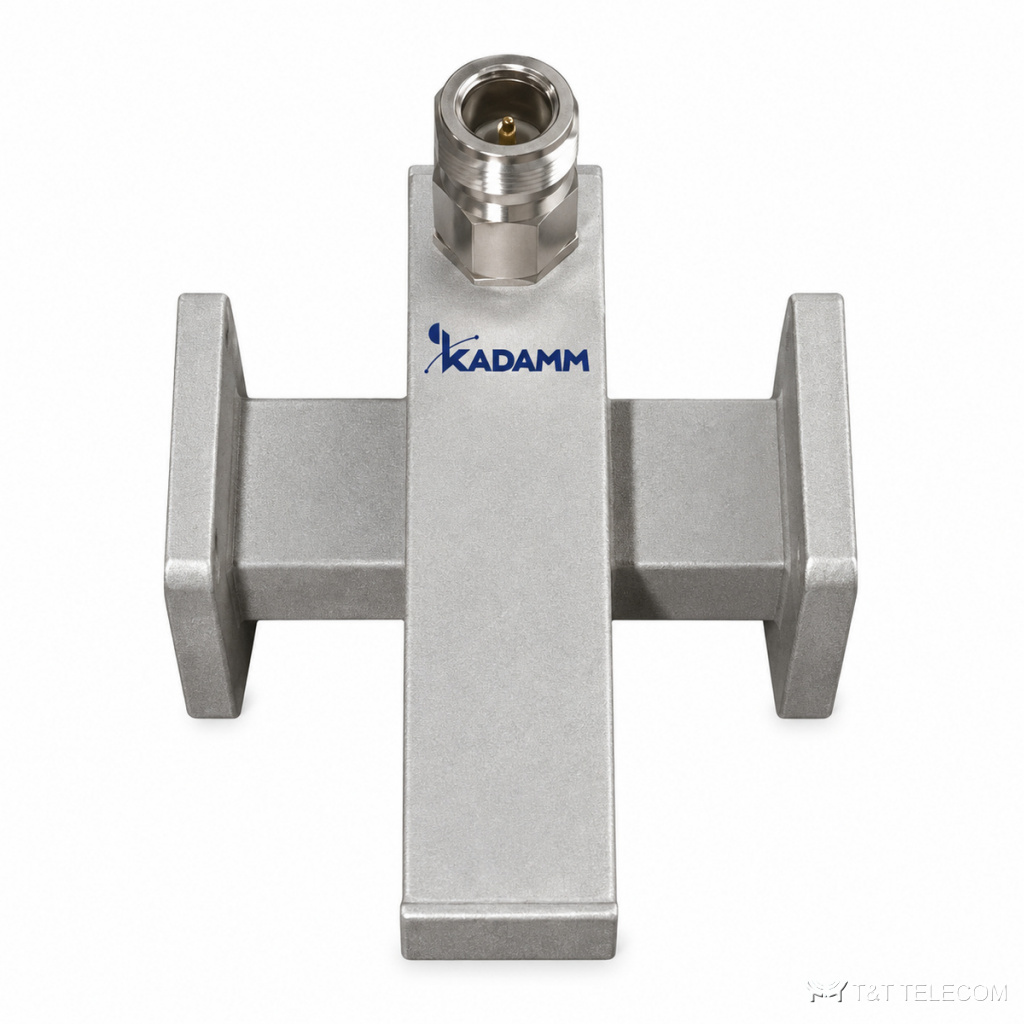

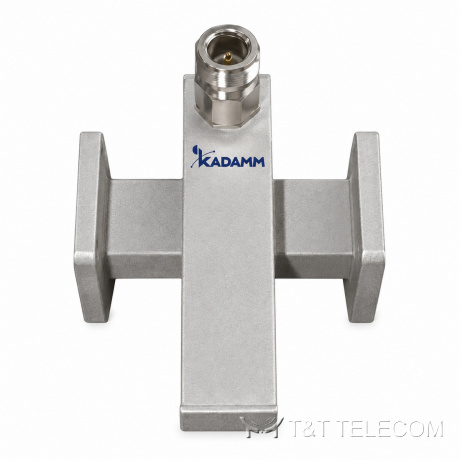

Серия волноводных направленных ответвителей KADAMM ОВ-КР — 960 МГц – 60 ГГц, соединители N, 20 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ОВ-КР — серия из 20 волноводных направленных ответвителей, 960 МГц – 60 ГГц. ОВ-КР отводят часть мощности из волноводного тракта для контроля. Параметры ОВ-КР: диапазон 960 МГц – 60 ГГц; соединители N.
Для каких задач
- Испытательные стенды — ОВ-КР.
- Контроль мощности передатчиков — ОВ-КР.
- Измерения КСВН в волноводе — ОВ-КР.
Исполнения серии ОВ-КР
| Артикул | Частоты, ГГц | Перех. ослабл., дБ | Направл., дБ | Соединитель | Габариты, мм | Волновод | Фланец | Материал | Полоса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ОВ-WR112-К | 6,57-9,99 | 20-60 | 15 | N (розетка) | 82x120x50 | WR112 | FBP | медь | ≤20% |
| KADAMM ОВ-WR137-К | 5,38-8,17 | 20-60 | 15 | N (розетка) | 90x150x60 | WR137 | FDP | алюминий | ≤20% |
| KADAMM ОВ-WR159-К | 4,64-7,05 | 20-60 | 15 | N (розетка) | 120x170x65 | WR159 | FDP | алюминий | ≤20% |
| KADAMM ОВ-WR187-К | 3,94-5,99 | 20-60 | 15 | N (розетка) | 137x200x83 | WR187 | FDP | алюминий | ≤20% |
| KADAMM ОВ-WR19-К | 40,0-60,0 | 18-60 | 25-30 | уточняйте у менеджера | уточняйте у менеджера | WR19 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ОВ-WR22-К | 33,0-50,0 | 18-60 | 25-30 | уточняйте у менеджера | уточняйте у менеджера | WR22 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ОВ-WR229-К | 3,22-4,90 | 20-60 | 15 | N (розетка) | 170x240x90 | WR229 | FDP | алюминий | ≤20% |
| KADAMM ОВ-WR28-К | 26,5-40,0 | 20-60 | 15 | 2,92 (розетка) | 42x50x20 | WR28 | FBP | медь | ≤20% |
| KADAMM ОВ-WR284-К | 2,60-3,95 | 20-60 | 15 | N (розетка) | 180x275x88 | WR284 | FDP | алюминий | ≤20% |
| KADAMM ОВ-WR34-К | 21,7-33,0 | 20-60 | 15 | 2,92 (розетка) | 60x50x25 | WR34 | FBP | медь | ≤20% |
| KADAMM ОВ-WR340-К | 2,17-3,30 | 20-60 | 15 | N (розетка) | 190x280x110 | WR340 | FDP | алюминий | ≤20% |
| KADAMM ОВ-WR42-К | 17,6-26,7 | 20-60 | 15 | 2,92 (розетка) | 65x54x30 | WR42 | FBP | медь | ≤20% |
| KADAMM ОВ-WR430-К | 1,72-2,61 | 20-60 | 15 | N (розетка) | 240x390x140 | WR430 | FDP | алюминий | ≤20% |
| KADAMM ОВ-WR51-К | 14,5-22,0 | 20-60 | 15 | SMA (розетка) | 60x70x30 | WR51 | FBP | медь | ≤20% |
| KADAMM ОВ-WR510-К | 1,45-2,20 | 20-60 | 15 | N (розетка) | 285x510x180 | WR510 | FDP | алюминий | ≤20% |
| KADAMM ОВ-WR62-К | 11,9-18,0 | 20-60 | 15 | SMA (розетка) | 60x65x30 | WR62 | FBP | медь | ≤20% |
| KADAMM ОВ-WR650-К | 1,13-1,73 | 20-60 | 15 | N (розетка) | 320x460x160 | WR650 | FDP | алюминий | ≤20% |
| KADAMM ОВ-WR75-К | 9,84-15,0 | 20-60 | 15 | N (розетка) | 60x83x35 | WR75 | FBP | медь | ≤20% |
| KADAMM ОВ-WR770-К | 0,96-1,46 | 20-60 | 15 | N (розетка) | 400x760x250 | WR770 | FDP | алюминий | ≤20% |
| KADAMM ОВ-WR90-К | 8,2-12,40 | 20-60 | 15 | N (розетка) | 70x85x40 | WR90 | FBP | медь | ≤20% |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,1 |
Подбор исполнения
- Полоса модели ОВ-КР должна перекрывать рабочие частоты (серия: 960 МГц – 60 ГГц).
- Соединители ОВ-КР — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ОВ-КР по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ОВ-КР?
К карточке ОВ-КР приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ОВ-КР?
По таблице исполнений ОВ-КР: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ОВ-КР?
У ОВ-КР — N; точный тип и пол разъёма указан в таблице для каждой модели.
