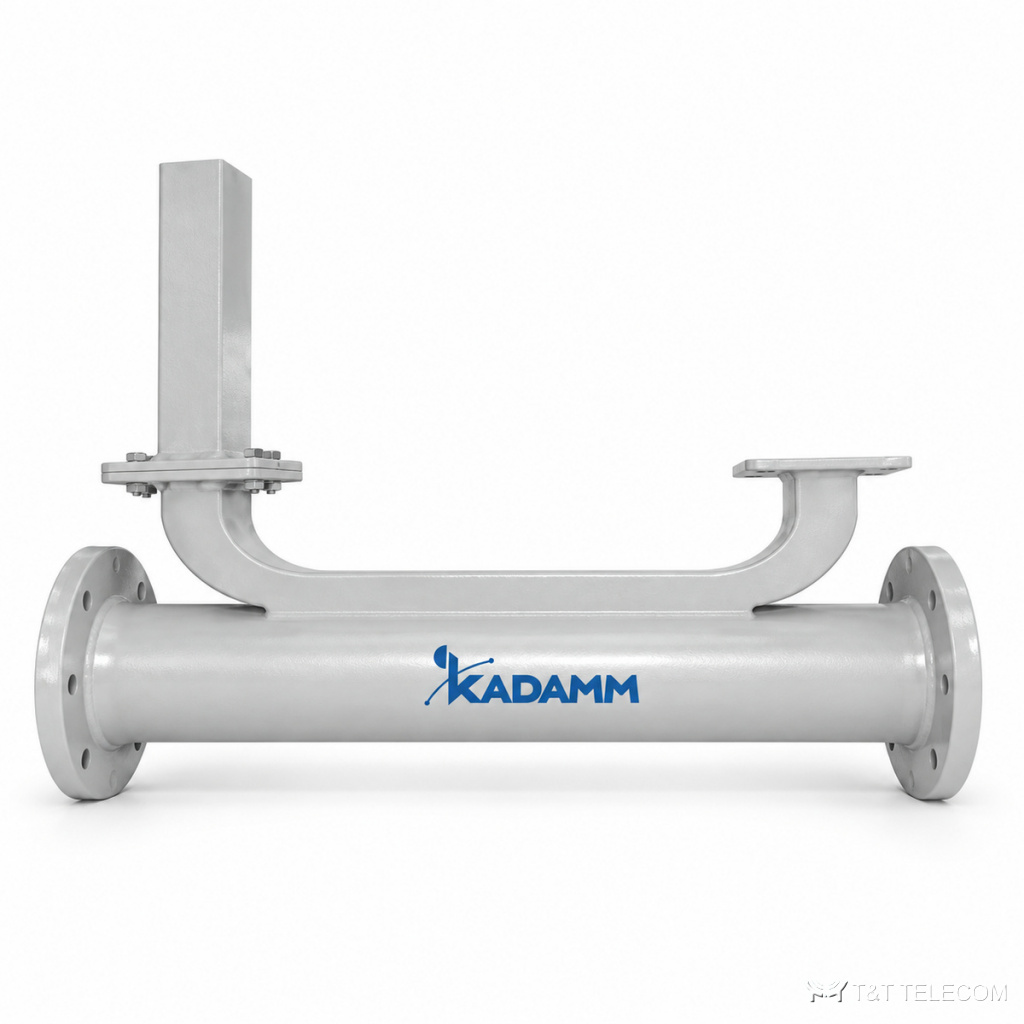

Серия волноводных направленных ответвителей KADAMM ОВ-К-Н01 — 4,2 – 30,6 ГГц, соединители по таблице исполнений, 6 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ОВ-К-Н01 — серия из 6 волноводных направленных ответвителей, 4,2 – 30,6 ГГц. ОВ-К-Н01 отводят часть мощности из волноводного тракта для контроля. Основное о ОВ-К-Н01: диапазон 4,2 – 30,6 ГГц; соединители по таблице исполнений; КСВН 1,2–1,25.
Область применения
- Испытательные стенды — ОВ-К-Н01.
- Контроль мощности передатчиков — ОВ-К-Н01.
- Измерения КСВН в волноводе — ОВ-К-Н01.
Исполнения серии ОВ-К-Н01
| Артикул | Частоты, ГГц | Перех. ослабл., дБ | КСВН | Волновод | Ø волн., мм |
|---|---|---|---|---|---|
| KADAMM ОВ-Ø14-Т | 30,4-30,6 | 60 | 1,25 | WR34 | 14 |
| KADAMM ОВ-Ø30-Т | 14,6-15,6 | 50 | 1,2 | WR62 | 30 |
| KADAMM ОВ-Ø49,2-Т | 5,7-6,7 | 50 | 1,2 | WR137 | 49,2 |
| KADAMM ОВ-Ø49,5-Т | 8,8-9,8 | 50 | 1,2 | WR90 | 49,5 |
| KADAMM ОВ-Ø49,5-Т.2 | 9,2-10,2 | 50 | 1,2 | WR90 | 49,5 |
| KADAMM ОВ-Ø88-Т | 4,2-4,8 | 50 | 1,2 | WR187 | 88 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Материал | медь |
Как выбрать модель
- Сначала выбирают строку ОВ-К-Н01 по частоте — серия перекрывает 4,2 – 30,6 ГГц.
- КСВН моделей ОВ-К-Н01 — от 1,2 до 1,25: чем ниже, тем меньше отражение в тракте.
- Соединители ОВ-К-Н01 — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ОВ-К-Н01 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ОВ-К-Н01?
По таблице исполнений ОВ-К-Н01: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ОВ-К-Н01?
У ОВ-К-Н01 — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ОВ-К-Н01?
Диапазон серии ОВ-К-Н01 — 4,2 – 30,6 ГГц; полоса конкретной модели — в таблице исполнений.
