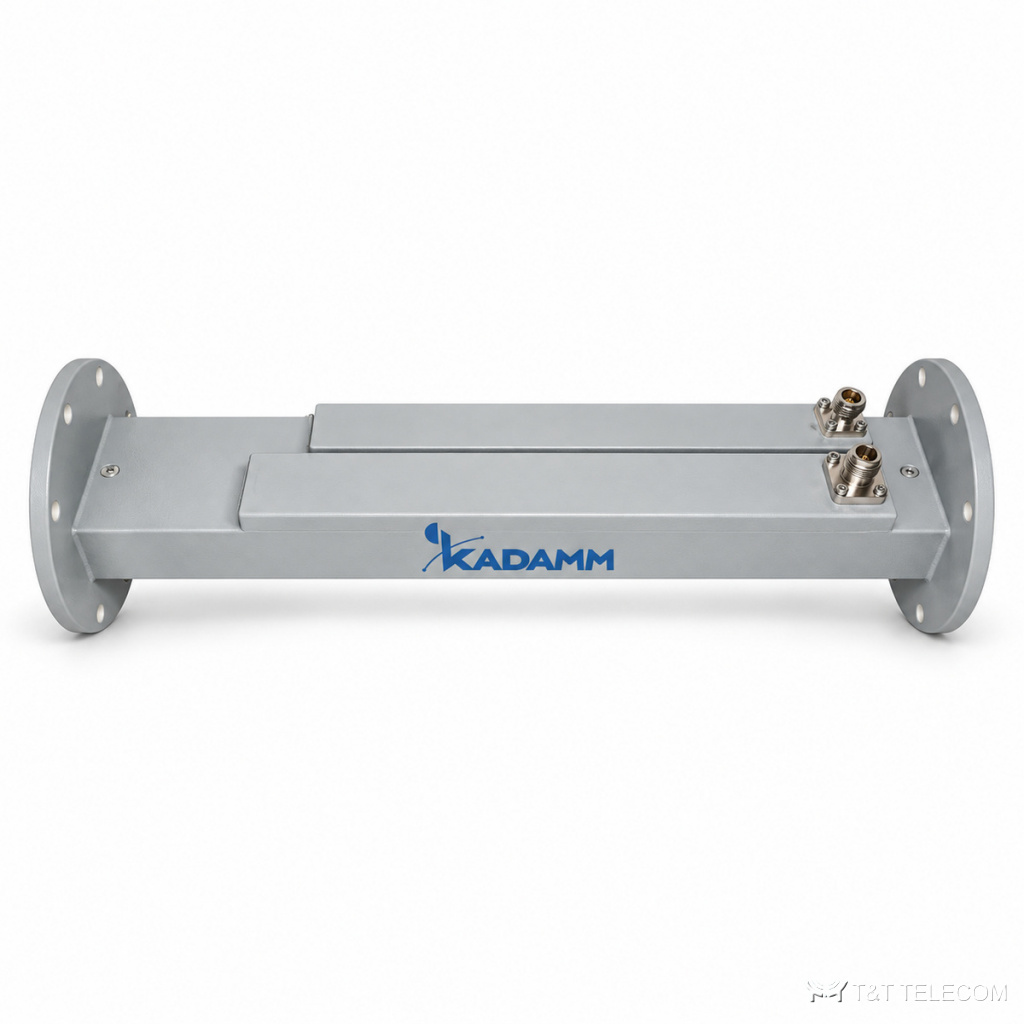

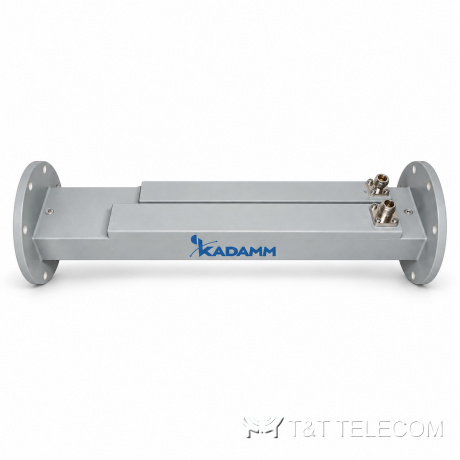

Серия волноводных направленных ответвителей KADAMM ОВ-Г — 2,4 – 56 ГГц, соединители по таблице исполнений, 8 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ОВ-Г — серия из 8 волноводных направленных ответвителей, 2,4 – 56 ГГц. Ответвители ОВ-Г измеряют падающую и отражённую волну в волноводе. Коротко о ОВ-Г: диапазон 2,4 – 56 ГГц; соединители по таблице исполнений.
Где применяют
- Испытательные стенды — ОВ-Г.
- Контроль мощности передатчиков — ОВ-Г.
- Измерения КСВН в волноводе — ОВ-Г.
Исполнения серии ОВ-Г
| Артикул | Частоты, ГГц | Перех. ослабл., дБ | Направл., дБ | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|
| KADAMM ОВ-WR112-Г | F1: 8,6-9,5 F2: 17-19 | C1: 60 C2: 40 | D1≥25 D2≥25 | WR112 | FBP | медь |
| KADAMM ОВ-WR112-Г.2 | F1: 7,5-8,7 F2: 15-17,4 F3: 22,5-26,1 | C1: 55 C2: 45 C3: 45 | D1≥25 D2≥15 D3≥15 | WR112 | FBP | медь |
| KADAMM ОВ-WR187-Г | F1: 8-12 F2: 12-18 | C1: 40 C2: 40 | D1≥20 D2≥20 | WR187 | FDP | медь |
| KADAMM ОВ-WR284-Г | F1: 5,2-8 F2: 7,8-12 | C1: 40 C2: 40 | D1≥25 D2≥15 | WR284 | FDP | медь |
| KADAMM ОВ-WR51-Г | F1: 17-22 F2: 34-44 F3: 51-56 | C1: 30 C2: 30 C3: 30 | D1≥20 D2≥15 D3≥15 | WR51 | FBP/ FUGP | медь |
| KADAMM ОВ-WR62-Г | F1: 17-18 F2: 34-36 | C1: 55 C2: 50 | D1≥20 D2≥15 | WR62 | FBP | медь |
| KADAMM ОВ-WR650-Г | F1: 2,4-2,8 F2: 3,6-4,2 | C1: 30 C21: 30 | D1≥20 D2≥20 | WR650 | FDP | алюминий |
| KADAMM ОВ-WR90-Г | F1: 8-11 F2: 17-21 | C1: 40 C2: 60 | D1≥20 D2≥15 | WR90 | FBP | медь |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,15 |
Как выбрать модель
- Сначала выбирают строку ОВ-Г по частоте — серия перекрывает 2,4 – 56 ГГц.
- Соединители ОВ-Г — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ОВ-Г по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ОВ-Г?
По таблице исполнений ОВ-Г: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ОВ-Г?
У ОВ-Г — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ОВ-Г?
Диапазон серии ОВ-Г — 2,4 – 56 ГГц; полоса конкретной модели — в таблице исполнений.
