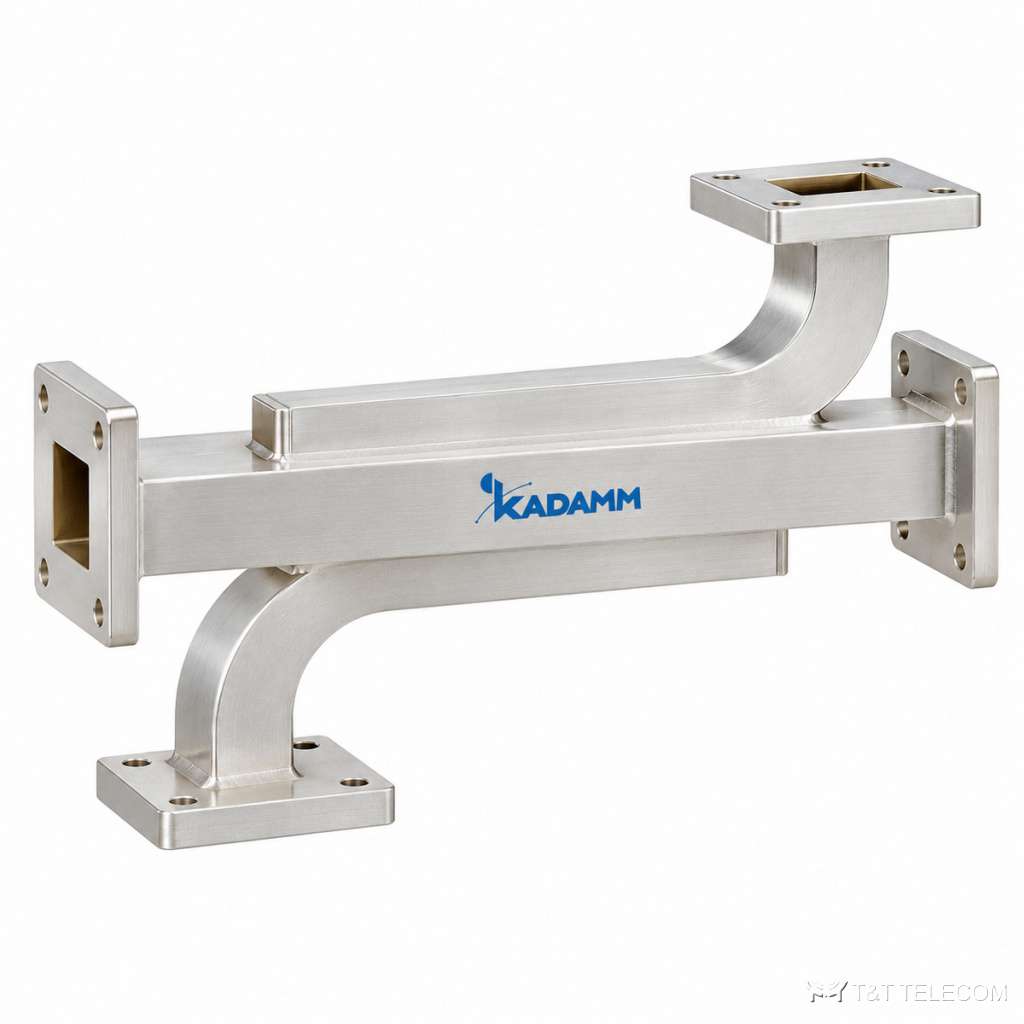

KADAMM ОВ-ДШ: серия из 14 волноводных направленных ответвителей, 2,17 – 40 ГГц. ОВ-ДШ отводят часть мощности из волноводного тракта для контроля. Основное о ОВ-ДШ: диапазон 2,17 – 40 ГГц; КСВН 1,08–1,1.
Где применяют
- Измерения КСВН в волноводе — ОВ-ДШ.
- Испытательные стенды — ОВ-ДШ.
- Контроль мощности передатчиков — ОВ-ДШ.
Исполнения серии ОВ-ДШ
| Артикул | Частоты, ГГц | КСВН | Волновод | КСВН втор. | Фланец |
|---|---|---|---|---|---|
| KADAMM ОВ-WR112-ДШ | 6,57-9,99 | 1,08 | WR112 | 1,12 | FBP/FBM/FBE |
| KADAMM ОВ-WR137-ДШ | 5,38-8,17 | 1,08 | WR137 | 1,12 | FDP/FDM |
| KADAMM ОВ-WR159-ДШ | 4,64-7,05 | 1,08 | WR159 | 1,12 | FDP/FDM |
| KADAMM ОВ-WR187-ДШ | 3,94-5,99 | 1,08 | WR187 | 1,12 | FDP/FDM |
| KADAMM ОВ-WR229-ДШ | 3,22-4,90 | 1,08 | WR229 | 1,12 | FDP/FDM |
| KADAMM ОВ-WR28-ДШ | 26,3-40,0 | 1,10 | WR28 | 1,15 | FBP/FBM/FBE |
| KADAMM ОВ-WR284-ДШ | 2,60-3,95 | 1,08 | WR284 | 1,12 | FDP/FDM |
| KADAMM ОВ-WR34-ДШ | 21,7-33,0 | 1,10 | WR34 | 1,15 | FBP/FBM/FBE |
| KADAMM ОВ-WR340-ДШ | 2,17-3,30 | 1,08 | WR340 | 1,12 | FDP/FDM |
| KADAMM ОВ-WR42-ДШ | 17,6-26,7 | 1,10 | WR42 | 1,15 | FBP/FBM/FBE |
| KADAMM ОВ-WR51-ДШ | 14,5-22,0 | 1,10 | WR51 | 1,15 | FBP/FBM/FBE |
| KADAMM ОВ-WR62-ДШ | 11,9-18,0 | 1,10 | WR62 | 1,12 | FBP/FBM/FBE |
| KADAMM ОВ-WR75-ДШ | 9,84-15,0 | 1,08 | WR75 | 1,12 | FBP/FBM/FBE |
| KADAMM ОВ-WR90-ДШ | 8,20-12,40 | 1,08 | WR90 | 1,12 | FBP/FBM/FBE |
Общие характеристики
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 3-40 |
| Направленность, дБ, не менее | 20 |
| Материал | алюминий или медь |
| Выход ответвления | два волноводных: прямой и обратный отвод (4 волноводных порта) |
На что смотреть при выборе
- Полоса модели ОВ-ДШ должна перекрывать рабочие частоты (серия: 2,17 – 40 ГГц).
- КСВН моделей ОВ-ДШ — от 1,08 до 1,1: чем ниже, тем меньше отражение в тракте.
Поставка и документы
Модели KADAMM ОВ-ДШ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ОВ-ДШ?
У ОВ-ДШ — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ОВ-ДШ?
Диапазон серии ОВ-ДШ — 2,17 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ОВ-ДШ?
К карточке ОВ-ДШ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
- KADAMM ОВ-ДШ — техническое описание 228.55 КБ
