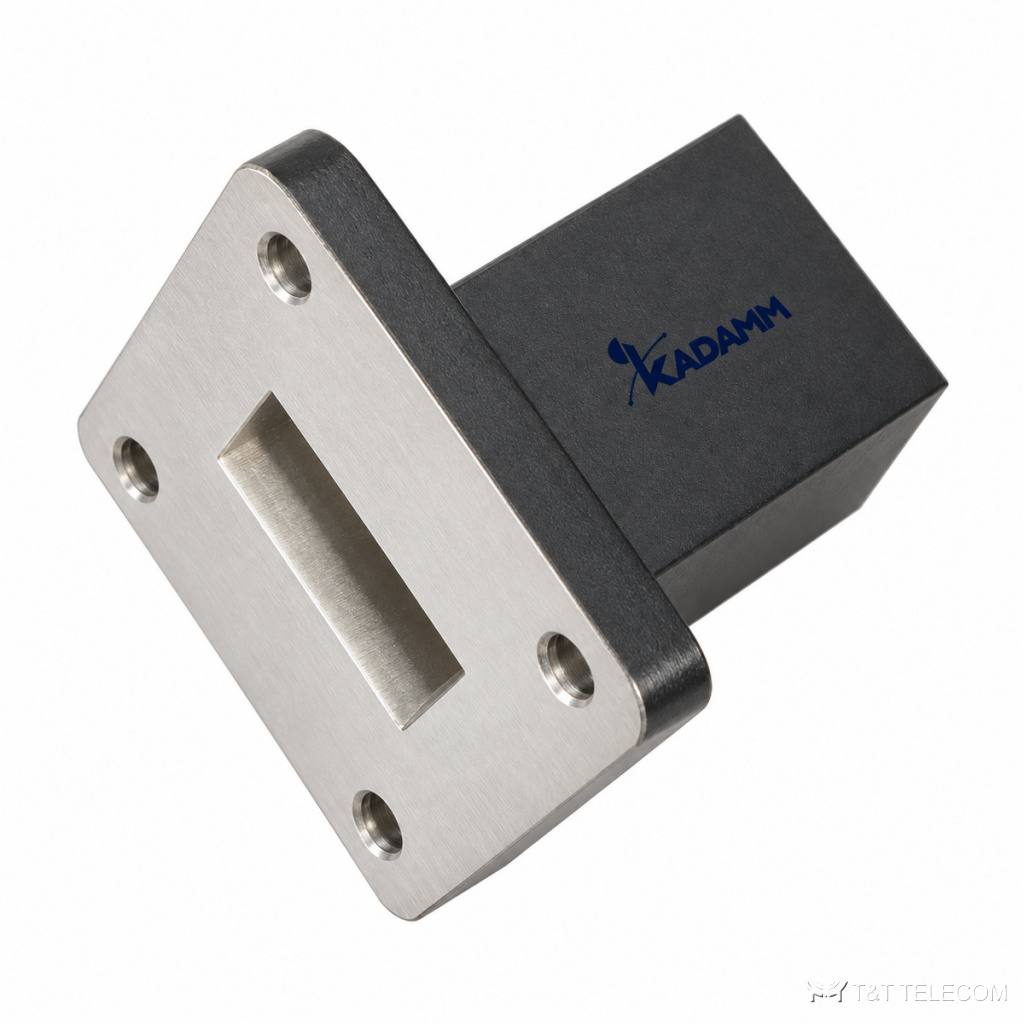

Серия волноводных нагрузок KADAMM НВ — 320 МГц – 330 ГГц, соединители по таблице исполнений, 34 модели

Серия волноводных нагрузок KADAMM НВ — 320 МГц – 330 ГГц, соединители по таблице исполнений, 34 модели
Волноводные нагрузки и аттенюаторы
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM НВ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM НВ: серия из 34 волноводных нагрузок, 320 МГц – 330 ГГц. Нагрузки НВ служат эквивалентом антенны и эталоном согласования. Параметры НВ: диапазон 320 МГц – 330 ГГц; соединители по таблице исполнений; КСВН 1,03–1,25; мощность 0,3–20 Вт.

Область применения

  • Измерения в волноводных трактах — НВ.
  • Закрытие свободных плеч — НВ.
  • Настройка передатчиков — НВ.

Исполнения серии НВ

АртикулЧастоты, ГГцМощн., ВтКСВНВолноводФланецМатериалДлина, мм
KADAMM НВ-WR10-0,573,8-1120,5W1,15WR10FUGPмедь30
KADAMM НВ-WR112-56,57-9,995W1,03WR112FBPмедь150
KADAMM НВ-WR1150-150,64-0,9815W1,05WR1150FDPалюминий1100
KADAMM НВ-WR12-0,560,5-91,90,5W1,15WR12FUGPмедь30
KADAMM НВ-WR137-55,38-8,175W1,03WR137FDPмедь180
KADAMM НВ-WR15-0,549,8-75,80,5W1,15WR15FUGPмедь38
KADAMM НВ-WR1500-150,49-0,7515W1,05WR1500FDPалюминий1300
KADAMM НВ-WR159-54,64-7,055W1,03WR159FDPалюминий200
KADAMM НВ-WR1800-150,41-0,6215W1,05WR1800FDPалюминий1300
KADAMM НВ-WR187-53,94-5,995W1,03WR187FDPалюминий220
KADAMM НВ-WR19-0,539,2-59,60,5W1,15WR19FUGPмедь40
KADAMM НВ-WR2100-200,35-0,5320W1,05WR2100FDPалюминий1900
KADAMM НВ-WR22-0,532,9-50,10,5W1,15WR22FUGPмедь40
KADAMM НВ-WR229-53,22-4,905W1,03WR229FDPалюминий250
KADAMM НВ-WR2300-200,32-0,4920W1,05WR2300FDPалюминий2200
KADAMM НВ-WR28-126,5-40,01W1,03WR28FBPмедь50
KADAMM НВ-WR284-52,60-3,955W1,03WR284FDPалюминий300
KADAMM НВ-WR3-0,3217-3300,3W1,25WR3FUGPмедь20
KADAMM НВ-WR34-121,7-33,01W1,03WR34FBPмедь55
KADAMM НВ-WR340-52,17-3,305W1,03WR340FDPалюминий350
KADAMM НВ-WR4-0,3172-2610,3W1,25WR4FUGPмедь20
KADAMM НВ-WR42-117,6-26,71W1,03WR42FBPмедь65
KADAMM НВ-WR430-101,72-2,6110W1,03WR430FDPалюминий450
KADAMM НВ-WR5-0,3145-2200,3W1,25WR5FUGPмедь20
KADAMM НВ-WR51-214,5-22,02W1,03WR51FBPмедь75
KADAMM НВ-WR510-101,45-2,2010W1,03WR510FDPалюминий540
KADAMM НВ-WR6-0,3113-1730,3W1,2WR6FUGPмедь22
KADAMM НВ-WR62-211,9-18,02W1,03WR62FBPмедь90
KADAMM НВ-WR650-101,13-1,7310W1,03WR650FDPалюминий570
KADAMM НВ-WR75-29,84-15,02W1,03WR75FBPмедь110
KADAMM НВ-WR770-100,96-1,4610W1,03WR770FDPалюминий680
KADAMM НВ-WR8-0,392,2-1400,3W1,2WR8FUGPмедь25
KADAMM НВ-WR90-28,20-12,402W1,03WR90FBPмедь130
KADAMM НВ-WR975-150,75-1,1515W1,05WR975FDPалюминий900

Как выбрать модель

  • Сначала выбирают строку НВ по частоте — серия перекрывает 320 МГц – 330 ГГц.
  • КСВН моделей НВ — от 1,03 до 1,25: чем ниже, тем меньше отражение в тракте.
  • Допустимая мощность моделей НВ — от 0,3 до 20 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители НВ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM НВ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия НВ?
Диапазон серии НВ — 320 МГц – 330 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на НВ?
К карточке НВ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии НВ?
По таблице исполнений НВ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
