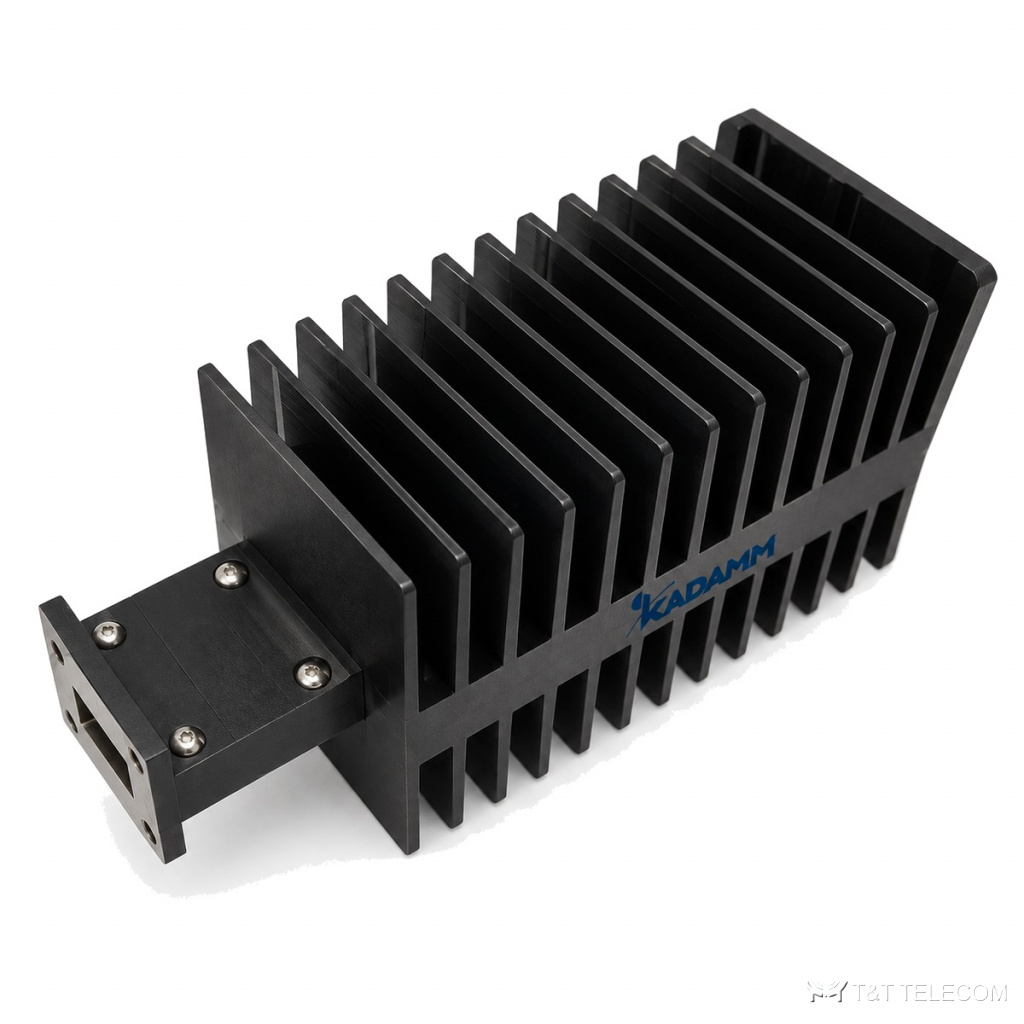

KADAMM НВ-ВМ: серия из 24 волноводных нагрузок, 2,17 – 59,6 ГГц. НВ-ВМ поглощают мощность в конце волноводного тракта. Коротко о НВ-ВМ: диапазон 2,17 – 59,6 ГГц; соединители по таблице исполнений; КСВН 1,15–1,25; мощность 1000–2500 Вт.
Где применяют
- Измерения в волноводных трактах — НВ-ВМ.
- Закрытие свободных плеч — НВ-ВМ.
- Настройка передатчиков — НВ-ВМ.
Исполнения серии НВ-ВМ
| Артикул | Частоты, ГГц | Мощность, Вт | КСВН | Типоразмер волновода | Фланец | Температура, °C |
|---|---|---|---|---|---|---|
| KADAMM НВ-WR112-2K5-A-1 | 6,57–10 | 2500 | 1,2 | WR-112 (BJ84) | FBP84 | -55–+125 |
| KADAMM НВ-WR112-2K5-A-2 | 6,57–10 | 2500 | 1,2 | WR-112 (BJ84) | FDP84 | -55–+125 |
| KADAMM НВ-WR137-2K5-A-1 | 5,38–8,17 | 2500 | 1,2 | WR-137 (BJ70) | FBP70 | -55–+125 |
| KADAMM НВ-WR137-2K5-A-2 | 5,38–8,17 | 2500 | 1,2 | WR-137 (BJ70) | FDP70 | -55–+125 |
| KADAMM НВ-WR159-2K5-A-1 | 4,64–7,05 | 2500 | 1,2 | WR-159 (BJ58) | FBP58 | -55–+125 |
| KADAMM НВ-WR159-2K5-A-2 | 4,64–7,05 | 2500 | 1,2 | WR-159 (BJ58) | FDP58 | -55–+125 |
| KADAMM НВ-WR187-2K5-A-1 | 3,94–5,99 | 2500 | 1,2 | WR-187 (BJ48) | FBP48 | -55–+125 |
| KADAMM НВ-WR187-2K5-A-2 | 3,94–5,99 | 2500 | 1,2 | WR-187 (BJ48) | FDP48 | -55–+125 |
| KADAMM НВ-WR19-1K5-A-10 | 39,2–59,6 | 1500 | 1,2 | WR-19 (BJ500) | FUGP500 | -55–+125 |
| KADAMM НВ-WR22-1K5-A-5 | 32,9–50,1 | 1500 | 1,2 | WR-22 (BJ400) | FUGP400 | -55–+125 |
| KADAMM НВ-WR229-2K5-A-1 | 3,22–4,9 | 2500 | 1,2 | WR-229 (BJ40) | FBP40 | -55–+125 |
| KADAMM НВ-WR229-2K5-A-2 | 3,22–4,9 | 2500 | 1,2 | WR-229 (BJ40) | FDP40 | -55–+125 |
| KADAMM НВ-WR28-1K-A-1 | 26,3–40 | 1000 | 1,2 | WR-28 (BJ320) | FBP320 | - |
| KADAMM НВ-WR28-2K5-A-1 | 26,3–40 | 2500 | 1,15 | WR-28 (BJ320) | FBP320 | -55–+125 |
| KADAMM НВ-WR284-2K5-A-2 | 2,6–3,95 | 2500 | 1,2 | WR-284 (BJ32) | FDP32 | -55–+125 |
| KADAMM НВ-WR34-2K5-A-1 | 21,7–33 | 2500 | 1,15 | WR-34 (BJ260) | FBP260 | -55–+125 |
| KADAMM НВ-WR42-2K5-A-1 | 17,6–26,7 | 2500 | 1,15 | WR-42 (BJ220) | FBP220 | -55–+125 |
| KADAMM НВ-WR430-1K-A-2 | 2,17–3,3 | 1000 | 1,25 | WR-430 (BJ22) | FDP22 | 0–+30 |
| KADAMM НВ-WR51-2K5-A-1 | 14,5–22 | 2500 | 1,2 | WR-51 (BJ180) | FBP180 | -55–+125 |
| KADAMM НВ-WR62-2K5-A-1 | 11,9–18 | 2500 | 1,15 | WR-62 (BJ140) | FBP140 | -55–+125 |
| KADAMM НВ-WR75-2K5-A-1 | 9,84–15 | 2500 | 1,2 | WR-75 (BJ120) | FBP120 | -55–+125 |
| KADAMM НВ-WR75-2K5-A-2 | 9,84–15 | 2500 | 1,2 | WR-75 (BJ120) | FDP120 | -55–+125 |
| KADAMM НВ-WR90-2K5-A-1 | 8,2–12,5 | 2500 | 1,2 | WR-90 (BJ100) | FBP100 | -55–+125 |
| KADAMM НВ-WR90-2K5-A-2 | 8,2–12,5 | 2500 | 1,2 | WR-90 (BJ100) | FDP100 | -55–+125 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Материал | алюминий |
На что смотреть при выборе
- Полоса модели НВ-ВМ должна перекрывать рабочие частоты (серия: 2,17 – 59,6 ГГц).
- КСВН моделей НВ-ВМ — от 1,15 до 1,25: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей НВ-ВМ — от 1000 до 2500 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители НВ-ВМ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM НВ-ВМ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия НВ-ВМ?
Диапазон серии НВ-ВМ — 2,17 – 59,6 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на НВ-ВМ?
К карточке НВ-ВМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии НВ-ВМ?
По таблице исполнений НВ-ВМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
