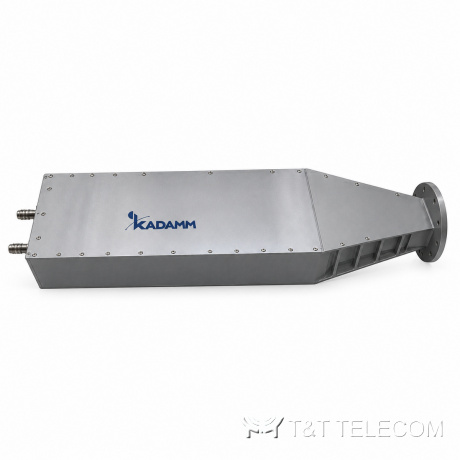

Серия волноводных нагрузок KADAMM НВ-ВД — 490 МГц – 40 ГГц, соединители по таблице исполнений, 25 моделей

Серия волноводных нагрузок KADAMM НВ-ВД — 490 МГц – 40 ГГц, соединители по таблице исполнений, 25 моделей
Волноводные нагрузки и аттенюаторы
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM НВ-ВД — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

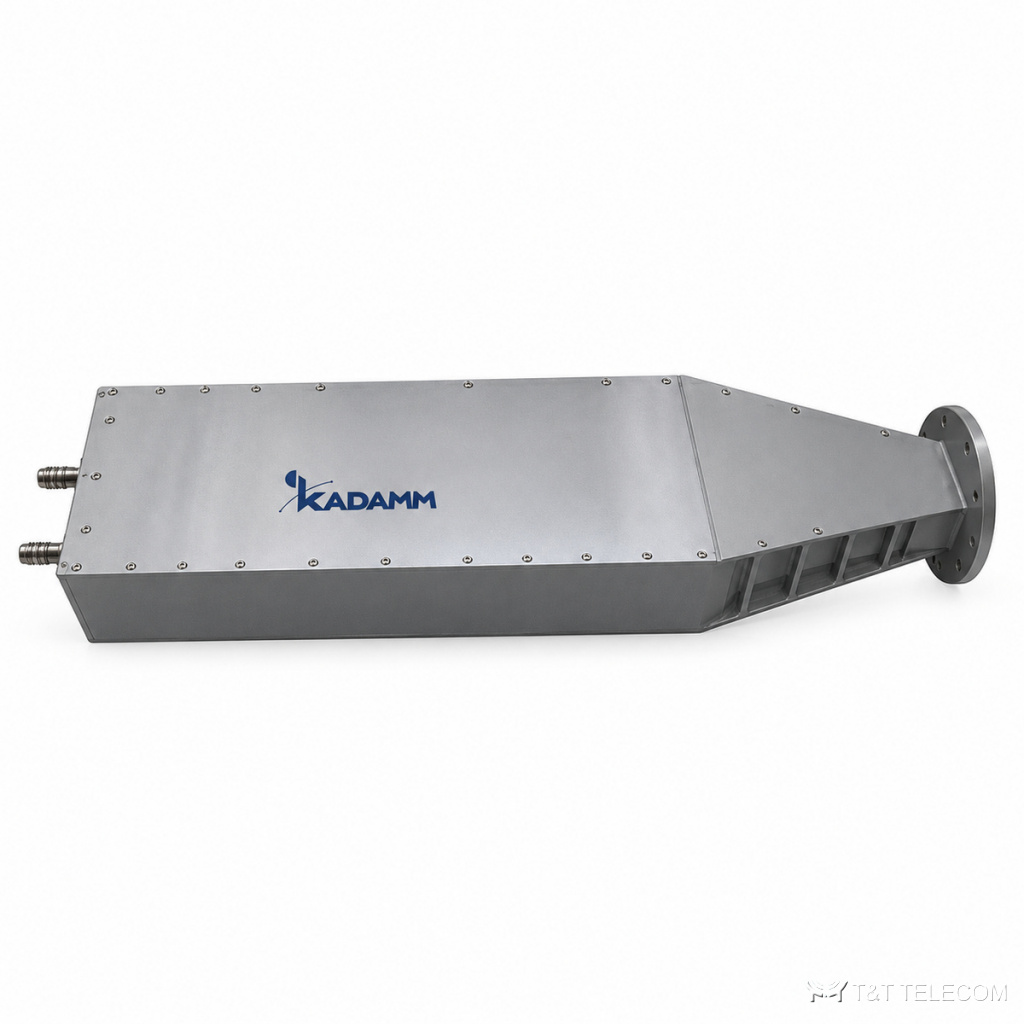

KADAMM НВ-ВД — серия из 25 волноводных нагрузок, 490 МГц – 40 ГГц. Нагрузки НВ-ВД служат эквивалентом антенны и эталоном согласования. Коротко о НВ-ВД: диапазон 490 МГц – 40 ГГц; соединители по таблице исполнений; КСВН 1,2–1,3.

Область применения

  • Настройка передатчиков — НВ-ВД.
  • Измерения в волноводных трактах — НВ-ВД.
  • Закрытие свободных плеч — НВ-ВД.

Исполнения серии НВ-ВД

АртикулЧастоты, ГГцКСВНВолноводФланецМатериалПолосаМощн., кВт
KADAMM НВ-WR112-МВ6,57-9,991,25WR112FBPмедь≤15%1-10
KADAMM НВ-WR137-МВ5,38-8,171,25WR137FDPмедь≤15%1-10
KADAMM НВ-WR1500-200000-МВ0,49-0,751,25WR1500FDPалюминий≤15%200
KADAMM НВ-WR159-МВ4,64-7,051,25WR159FDPалюминий≤15%3-10
KADAMM НВ-WR187-МВ3,94-5,991,25WR187FDPалюминий≤15%3-12
KADAMM НВ-WR229-МВ3,22-4,901,25WR229FDPалюминий≤15%3-12
KADAMM НВ-WR28-МВ26,5-40,01,3WR28FBPмедь≤15%0,5-5
KADAMM НВ-WR284-МВ2,60-3,951,25WR284FDPалюминий≤15%3-12
KADAMM НВ-WR34-МВ21,7-33,01,3WR34FBPмедь≤15%0,5-5
KADAMM НВ-WR340-15000-МВ2,425-2,4751,2WR340уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера15
KADAMM НВ-WR340-МВ2,17-3,301,25WR340FDPалюминий≤15%3-15
KADAMM НВ-WR42-МВ17,6-26,71,3WR42FBPмедь≤15%0,5-5
KADAMM НВ-WR430-15000-МВ2,425-2,4751,2WR430уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера15
KADAMM НВ-WR430-МВ1,72-2,611,25WR430FDPалюминий≤15%3-15
KADAMM НВ-WR51-МВ14,5-22,01,25WR51FBPмедь≤15%0,5-5
KADAMM НВ-WR510-МВ1,45-2,201,25WR510FDPалюминий≤15%3-15
KADAMM НВ-WR62-МВ11,9-18,01,25WR62FBPмедь≤15%0,5-5
KADAMM НВ-WR650-10000-МВ1,275-1,3251,2WR650уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера10
KADAMM НВ-WR650-МВ1,13-1,731,25WR650FDPалюминий≤15%3-20
KADAMM НВ-WR75-МВ9,84-15,01,25WR75FBPмедь≤15%1-10
KADAMM НВ-WR770-МВ0,96-1,461,25WR770FDPалюминий≤15%3-20
KADAMM НВ-WR90-МВ8,20-12,401,25WR90FBPмедь≤15%1-10
KADAMM НВ-WR975-100000-МВ0,89-0,941,2WR975уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера100
KADAMM НВ-WR975-20000-МВ0,89-0,941,2WR975уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера20
KADAMM НВ-WR975-75000-МВ0,89-0,941,2WR975уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера75

На что смотреть при выборе

  • Сначала выбирают строку НВ-ВД по частоте — серия перекрывает 490 МГц – 40 ГГц.
  • КСВН моделей НВ-ВД — от 1,2 до 1,3: чем ниже, тем меньше отражение в тракте.
  • Соединители НВ-ВД — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM НВ-ВД подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия НВ-ВД?
Диапазон серии НВ-ВД — 490 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на НВ-ВД?
К карточке НВ-ВД приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии НВ-ВД?
По таблице исполнений НВ-ВД: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
