Серия волноводных нагрузок KADAMM НВ-У — 320 МГц – 112 ГГц, соединители по таблице исполнений, 29 моделей

Серия волноводных нагрузок KADAMM НВ-У — 320 МГц – 112 ГГц, соединители по таблице исполнений, 29 моделей
Волноводные нагрузки и аттенюаторы
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM НВ-У — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

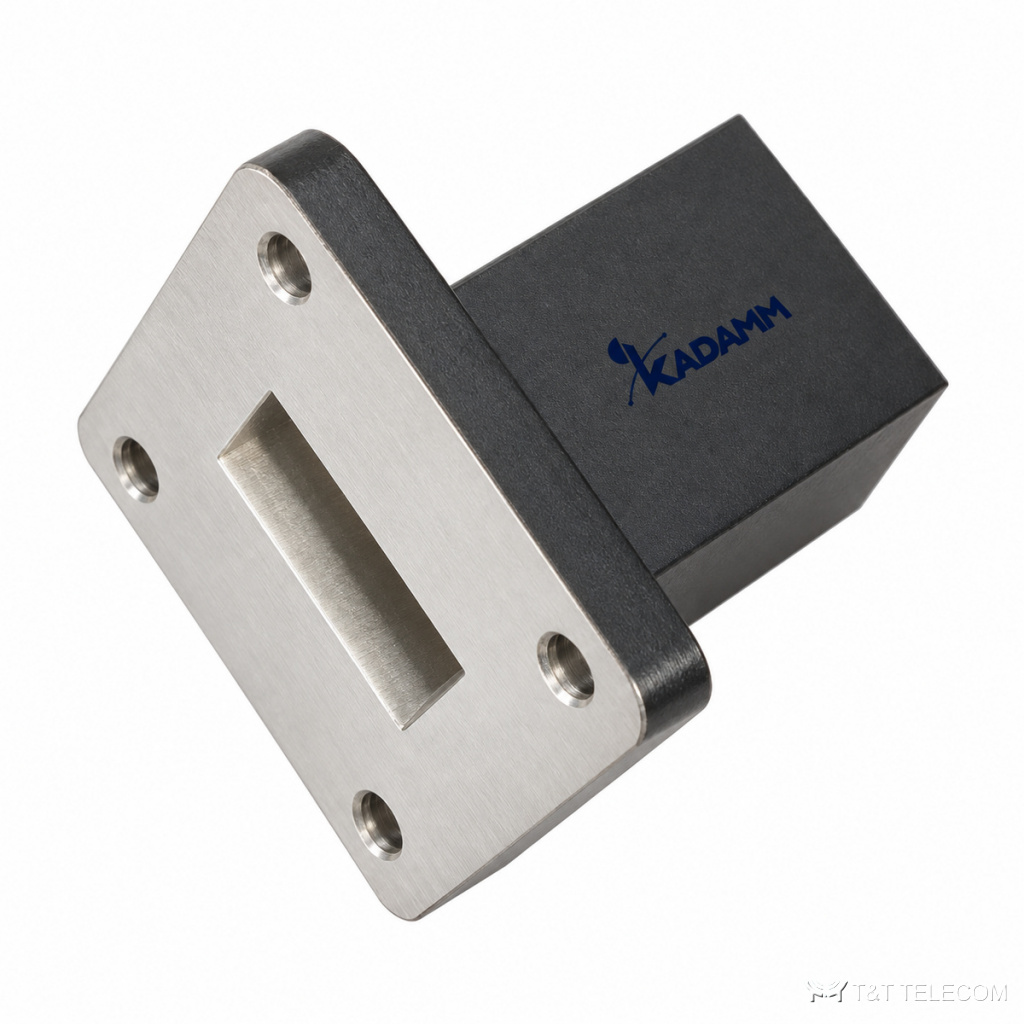

KADAMM НВ-У — серия из 29 волноводных нагрузок, 320 МГц – 112 ГГц. Нагрузки НВ-У служат эквивалентом антенны и эталоном согласования. Параметры НВ-У: диапазон 320 МГц – 112 ГГц; соединители по таблице исполнений; КСВН 1,05–1,15.

Область применения

  • Настройка передатчиков — НВ-У.
  • Измерения в волноводных трактах — НВ-У.
  • Закрытие свободных плеч — НВ-У.

Исполнения серии НВ-У

АртикулЧастоты, ГГцКСВНВолноводФланецМатериалДлина, мм
KADAMM НВ-WR10-К73,8-1121,15WR10FUGPмедь5-10
KADAMM НВ-WR112-К6,57-9,991,05WR112FBPмедь20-40
KADAMM НВ-WR1150-К0,64-0,981,07WR1150FDPалюминий170-350
KADAMM НВ-WR12-К60,5-91,91,15WR12FUGPмедь5-10
KADAMM НВ-WR137-К5,38-8,171,05WR137FDPмедь25-50
KADAMM НВ-WR15-К49,8-75,81,1WR15FUGPмедь6-12
KADAMM НВ-WR1500-К0,49-0,751,07WR1500FDPалюминий200-400
KADAMM НВ-WR159-К4,64-7,051,05WR159FDPалюминий30-60
KADAMM НВ-WR1800-К0,41-0,621,07WR1800FDPалюминий250-500
KADAMM НВ-WR187-К3,94-5,991,05WR187FDPалюминий40-70
KADAMM НВ-WR19-К39,2-59,61,1WR19FUGPмедь6-12
KADAMM НВ-WR2100-К0,35-0,531,07WR2100FDPалюминий250-550
KADAMM НВ-WR22-К32,9-50,11,1WR22FUGPмедь7-15
KADAMM НВ-WR229-К3,22-4,901,05WR229FDPалюминий40-80
KADAMM НВ-WR2300-К0,32-0,491,07WR2300FDPалюминий300-600
KADAMM НВ-WR28-К26,5-40,01,07WR28FBPмедь8-15
KADAMM НВ-WR284-К2,60-3,951,05WR284FDPалюминий40-90
KADAMM НВ-WR34-К21,7-33,01,07WR34FBPмедь10-18
KADAMM НВ-WR340-К2,17-3,301,05WR340FDPалюминий50-100
KADAMM НВ-WR42-К17,6-26,71,05WR42FBPмедь10-18
KADAMM НВ-WR430-К1,72-2,611,05WR430FDPалюминий60-130
KADAMM НВ-WR51-К14,5-22,01,05WR51FBPмедь10-20
KADAMM НВ-WR510-К1,45-2,201,05WR510FDPалюминий70-150
KADAMM НВ-WR62-К11,9-18,01,05WR62FBPмедь10-20
KADAMM НВ-WR650-К1,13-1,731,05WR650FDPалюминий100-200
KADAMM НВ-WR75-К9,84-15,01,05WR75FBPмедь15-30
KADAMM НВ-WR770-К0,96-1,461,05WR770FDPалюминий120-250
KADAMM НВ-WR90-К8,20-12,401,05WR90FBPмедь15-30
KADAMM НВ-WR975-К0,75-1,151,07WR975FDPалюминий150-300

Общие характеристики

ПараметрЗначение
Рабочая полоса10%

Как выбрать модель

  • Полоса модели НВ-У должна перекрывать рабочие частоты (серия: 320 МГц – 112 ГГц).
  • КСВН моделей НВ-У — от 1,05 до 1,15: чем ниже, тем меньше отражение в тракте.
  • Соединители НВ-У — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM НВ-У подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия НВ-У?
Диапазон серии НВ-У — 320 МГц – 112 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на НВ-У?
К карточке НВ-У приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии НВ-У?
По таблице исполнений НВ-У: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
