Серия волноводных нагрузок KADAMM НВ-СМ — 1,72 – 75,8 ГГц, соединители по таблице исполнений, 20 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

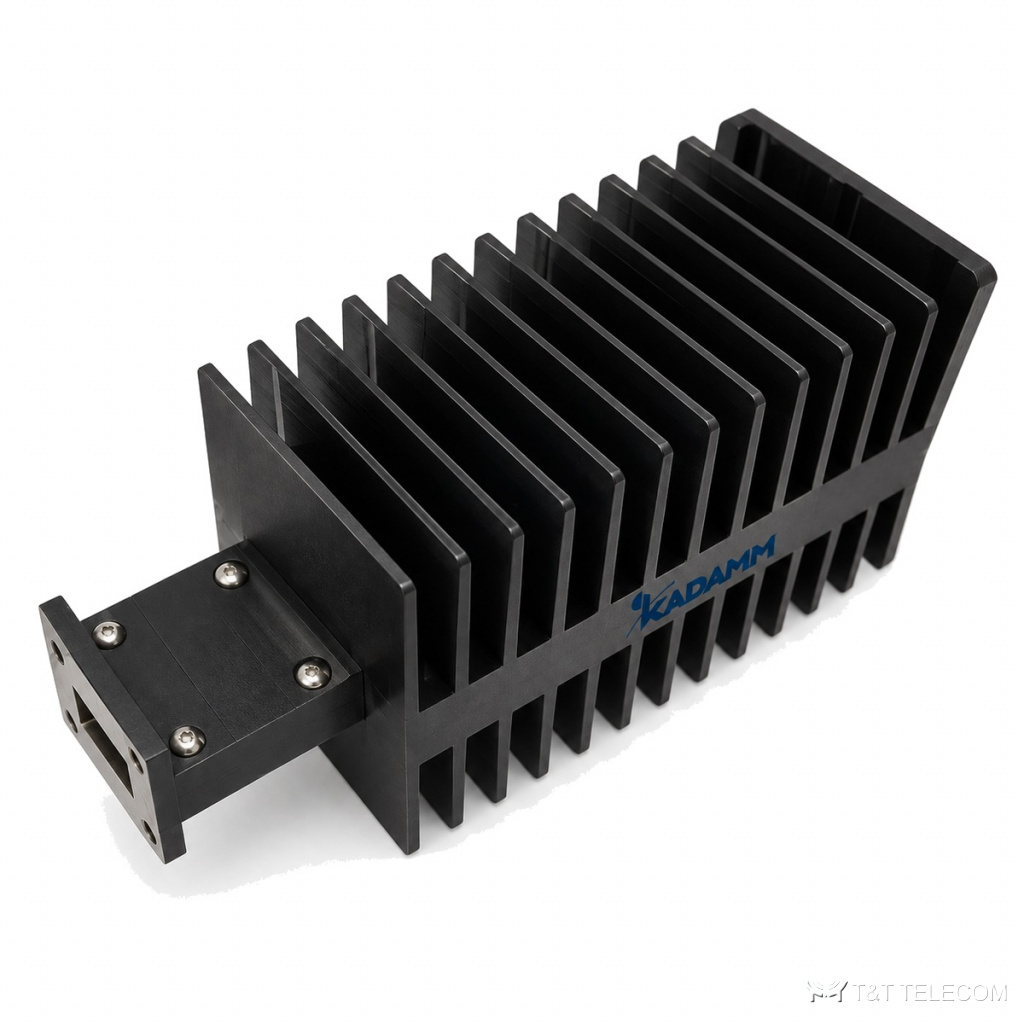

Серия KADAMM НВ-СМ — серия из 20 волноводных нагрузок, 1,72 – 75,8 ГГц. НВ-СМ поглощают мощность в конце волноводного тракта. Параметры НВ-СМ: диапазон 1,72 – 75,8 ГГц; соединители по таблице исполнений; мощность 50–600 Вт.
Для каких задач
- Закрытие свободных плеч — НВ-СМ.
- Настройка передатчиков — НВ-СМ.
- Измерения в волноводных трактах — НВ-СМ.
Исполнения серии НВ-СМ
| Артикул | Частоты, ГГц | Мощность, Вт | Материал | Типоразмер волновода | Фланец | Температура, °C |
|---|---|---|---|---|---|---|
| KADAMM НВ-WR112-K15-A-1 | 6,57–10 | 150 | алюминий | WR-112 (BJ84) | FBP84 | -55–+125 |
| KADAMM НВ-WR137-K3-A-2 | 5,38–8,17 | 300 | алюминий | WR-137 (BJ70) | FDP70 | -55–+125 |
| KADAMM НВ-WR15-50-B-6 | 49,8–75,8 | 50 | латунь | WR-15 (BJ620) | FUGP620 | -55–+125 |
| KADAMM НВ-WR159-K3-A-2 | 4,64–7,05 | 300 | алюминий | WR-159 (BJ58) | FDP58 | -55–+125 |
| KADAMM НВ-WR187-K3-A-2 | 3,94–5,99 | 300 | алюминий | WR-187 (BJ48) | FDP48 | -55–+125 |
| KADAMM НВ-WR19-50-B-10 | 39,2–59,6 | 50 | латунь | WR-19 (BJ500) | FUGP500 | -55–+125 |
| KADAMM НВ-WR19-K6-A-10 | 39,2–59,6 | 600 | алюминий | WR-19 (BJ500) | FUGP500 | - |
| KADAMM НВ-WR22-50-B-5 | 32,9–50,1 | 50 | латунь | WR-22 (BJ400) | FUGP400 | -55–+125 |
| KADAMM НВ-WR229-K3-A-2 | 3,22–4,9 | 300 | алюминий | WR-229 (BJ40) | FDP40 | -55–+125 |
| KADAMM НВ-WR28-50-A-3 | 26,3–40 | 50 | алюминий | WR-28 (BJ320) | FBM320 | - |
| KADAMM НВ-WR28-K1-A-1 | 26,3–40 | 100 | алюминий | WR-28 (BJ320) | FBP320 | -55–+125 |
| KADAMM НВ-WR284-K5-A-2 | 2,6–3,95 | 500 | алюминий | WR-284 (BJ32) | FDP32 | -55–+125 |
| KADAMM НВ-WR34-K1-A-1 | 21,7–33 | 100 | алюминий | WR-34 (BJ260) | FBP260 | -55–+125 |
| KADAMM НВ-WR340-K5-A-2 | 2,17–3,3 | 500 | алюминий | WR-340 (BJ26) | FDP26 | -55–+125 |
| KADAMM НВ-WR42-K1-A-1 | 17,6–26,7 | 100 | алюминий | WR-42 (BJ220) | FBP220 | -55–+125 |
| KADAMM НВ-WR430-K5-A-2 | 1,72–2,61 | 500 | алюминий | WR-430 (BJ22) | FDP22 | -55–+125 |
| KADAMM НВ-WR51-K1-A-1 | 14,5–22 | 100 | алюминий | WR-51 (BJ180) | FBP180 | -55–+125 |
| KADAMM НВ-WR62-K1-A-1 | 11,9–18 | 100 | алюминий | WR-62 (BJ140) | FBP140 | -55–+125 |
| KADAMM НВ-WR75-K1-A-1 | 9,84–15 | 100 | алюминий | WR-75 (BJ120) | FBP120 | -55–+125 |
| KADAMM НВ-WR90-K1-A-1 | 8,2–12,5 | 100 | алюминий | WR-90 (BJ100) | FBP100 | -55–+125 |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,2 |
Как выбрать модель
- Сначала выбирают строку НВ-СМ по частоте — серия перекрывает 1,72 – 75,8 ГГц.
- Допустимая мощность моделей НВ-СМ — от 50 до 600 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители НВ-СМ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM НВ-СМ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия НВ-СМ?
Диапазон серии НВ-СМ — 1,72 – 75,8 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на НВ-СМ?
К карточке НВ-СМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии НВ-СМ?
По таблице исполнений НВ-СМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM НВ-СМ — техническое описание 243.96 КБ
