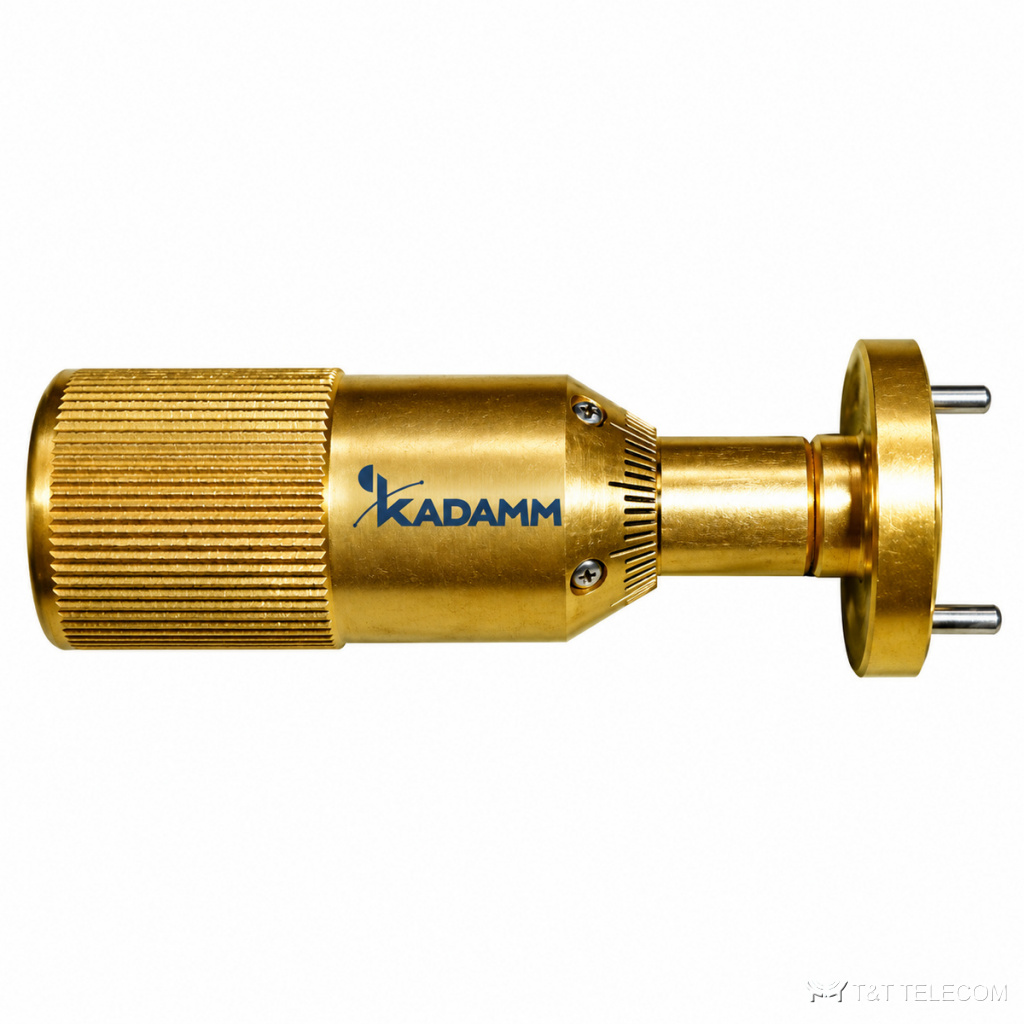

Серия KADAMM НВ-СК — серия из 22 волноводных нагрузок, 1,13 – 112 ГГц. Нагрузки НВ-СК служат эквивалентом антенны и эталоном согласования. Параметры НВ-СК: диапазон 1,13 – 112 ГГц; соединители по таблице исполнений; КСВН 1,05–1,15.
Где применяют
- Закрытие свободных плеч — НВ-СК.
- Настройка передатчиков — НВ-СК.
- Измерения в волноводных трактах — НВ-СК.
Исполнения серии НВ-СК
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Ход, мм |
|---|---|---|---|---|---|
| KADAMM НВ-WR10-С | 73,8-112 | 1,15 | WR10 | FUGP | ≥2,1 |
| KADAMM НВ-WR112-С | 6,57-9,99 | 1,05 | WR112 | FBP | ≥24 |
| KADAMM НВ-WR12-С | 60,5-91,9 | 1,15 | WR12 | FUGP | ≥2,6 |
| KADAMM НВ-WR137-С | 5,38-8,17 | 1,05 | WR137 | FDP | ≥15 |
| KADAMM НВ-WR15-С | 49,8-75,8 | 1,15 | WR15 | FUGP | ≥3,3 |
| KADAMM НВ-WR159-С | 4,64-7,05 | 1,05 | WR159 | FDP | ≥17 |
| KADAMM НВ-WR187-С | 3,94-5,99 | 1,05 | WR187 | FDP | ≥20 |
| KADAMM НВ-WR19-С | 39,2-59,6 | 1,15 | WR19 | FUGP | ≥4 |
| KADAMM НВ-WR22-С | 32,9-50,1 | 1,15 | WR22 | FUGP | ≥2 |
| KADAMM НВ-WR229-С | 3,22-4,90 | 1,05 | WR229 | FDP | ≥25 |
| KADAMM НВ-WR28-С | 26,5-40,0 | 1,05 | WR28 | FBP | ≥9 |
| KADAMM НВ-WR284-С | 2,60-3,95 | 1,05 | WR284 | FDP | ≥30 |
| KADAMM НВ-WR34-С | 21,7-33,0 | 1,05 | WR34 | FBP | ≥7,2 |
| KADAMM НВ-WR340-С | 2,17-3,30 | 1,05 | WR340 | FDP | ≥36 |
| KADAMM НВ-WR42-С | 17,6-26,7 | 1,05 | WR42 | FBP | ≥9 |
| KADAMM НВ-WR430-С | 1,72-2,61 | 1,05 | WR430 | FDP | ≥45 |
| KADAMM НВ-WR51-С | 14,5-22,0 | 1,05 | WR51 | FBP | ≥11 |
| KADAMM НВ-WR510-С | 1,45-2,20 | 1,05 | WR510 | FDP | ≥55 |
| KADAMM НВ-WR62-С | 11,9-18,0 | 1,05 | WR62 | FBP | ≥13 |
| KADAMM НВ-WR650-С | 1,13-1,73 | 1,05 | WR650 | FDP | ≥70 |
| KADAMM НВ-WR75-С | 9,84-15,0 | 1,05 | WR75 | FBP | ≥16 |
| KADAMM НВ-WR90-С | 8,20-12,40 | 1,05 | WR90 | FBP | ≥20 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Материал | медь |
На что смотреть при выборе
- Полоса модели НВ-СК должна перекрывать рабочие частоты (серия: 1,13 – 112 ГГц).
- КСВН моделей НВ-СК — от 1,05 до 1,15: чем ниже, тем меньше отражение в тракте.
- Соединители НВ-СК — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM НВ-СК по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у НВ-СК?
У НВ-СК — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия НВ-СК?
Диапазон серии НВ-СК — 1,13 – 112 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на НВ-СК?
К карточке НВ-СК приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
