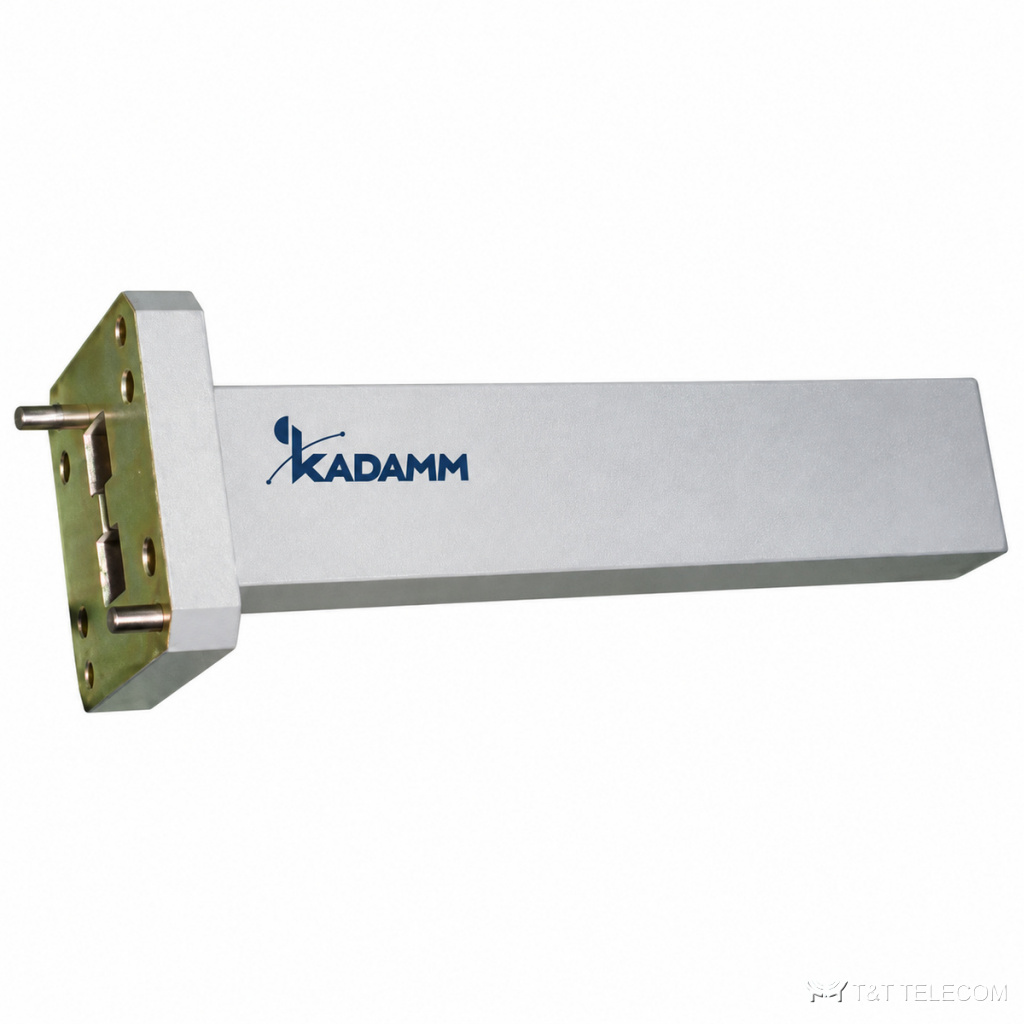

Серия KADAMM НВ-Н — серия из 14 волноводных нагрузок, 840 МГц – 40 ГГц. НВ-Н поглощают мощность в конце волноводного тракта. Коротко о НВ-Н: диапазон 840 МГц – 40 ГГц; соединители по таблице исполнений; КСВН 1,1–1,15; мощность 0,5–5 Вт.
Для каких задач
- Закрытие свободных плеч — НВ-Н.
- Настройка передатчиков — НВ-Н.
- Измерения в волноводных трактах — НВ-Н.
Исполнения серии НВ-Н
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Волновод | Материал | Фланец | Длина, мм |
|---|---|---|---|---|---|---|---|
| KADAMM НВ-WR42 | 18-26,5 | 2 | 1,1 | WR42 | медь | — | — |
| KADAMM НВ-WRD110-0,5 | 11-26,5 | 0,5 | 1,15 | WRD110 | медь | FP | 150 |
| KADAMM НВ-WRD150-5 | 1,5-3,6 | 5 | 1,15 | WRD150 | алюминий | FP | 650 |
| KADAMM НВ-WRD180-0,5 | 18-40 | 0,5 | 1,15 | WRD180 | медь | FP | 109 |
| KADAMM НВ-WRD200-5 | 2-4,8 | 5 | 1,15 | WRD200 | алюминий | FP | 340 |
| KADAMM НВ-WRD250-5 | 2,6-7,8 | 5 | 1,15 | WRD250 | алюминий | FP | 300 |
| KADAMM НВ-WRD350-5 | 3,5-8,2 | 5 | 1,15 | WRD350 | алюминий | FP | 260 |
| KADAMM НВ-WRD475-2 | 4,75-11 | 2 | 1,15 | WRD475 | алюминий | FP | 200 |
| KADAMM НВ-WRD500-2 | 5-18 | 2 | 1,15 | WRD500 | алюминий | FP | 210 |
| KADAMM НВ-WRD580-2 | 5,8-16 | 2 | 1,15 | WRD580 | алюминий | FP | 210 |
| KADAMM НВ-WRD650-1 | 6,5-18 | 1 | 1,15 | WRD650 | медь | FP | 102 |
| KADAMM НВ-WRD700-1 | 7-18,5 | 1 | 1,15 | WRD700 | медь | FP | 200 |
| KADAMM НВ-WRD750-1 | 7,5-18 | 1 | 1,15 | WRD750 | медь | FP | 140 |
| KADAMM НВ-WRD84-5 | 0,84-2 | 5 | 1,15 | WRD84 | алюминий | FP | 720 |
На что смотреть при выборе
- Полоса модели НВ-Н должна перекрывать рабочие частоты (серия: 840 МГц – 40 ГГц).
- КСВН моделей НВ-Н — от 1,1 до 1,15: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей НВ-Н — от 0,5 до 5 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители НВ-Н — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM НВ-Н подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия НВ-Н?
Диапазон серии НВ-Н — 840 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на НВ-Н?
К карточке НВ-Н приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии НВ-Н?
По таблице исполнений НВ-Н: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
