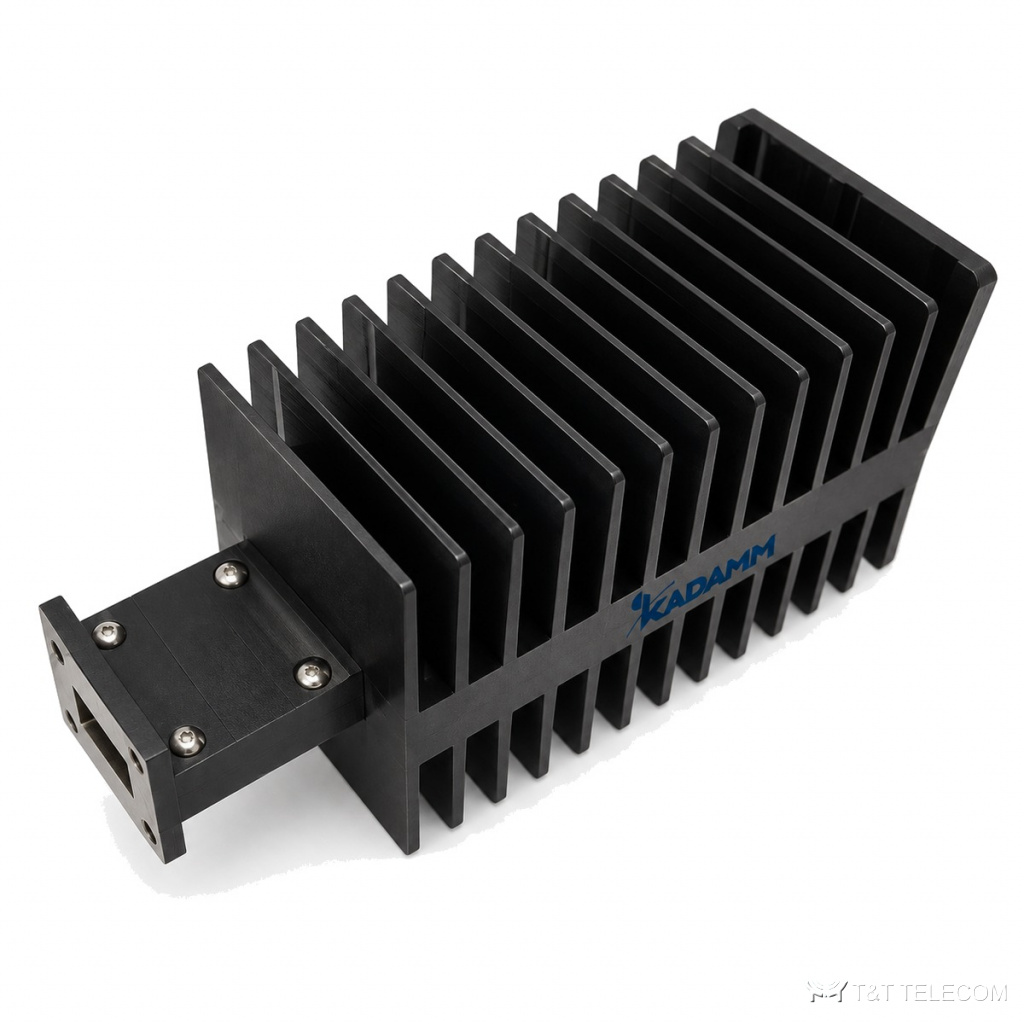

Серия волноводных нагрузок KADAMM НВ-ММ — 1,13 – 112 ГГц, соединители по таблице исполнений, 27 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM НВ-ММ — серия из 27 волноводных нагрузок, 1,13 – 112 ГГц. Нагрузки НВ-ММ служат эквивалентом антенны и эталоном согласования. Основное о НВ-ММ: диапазон 1,13 – 112 ГГц; соединители по таблице исполнений; КСВН 1,03–1,2; мощность 0,5–150 Вт.
Где применяют
- Закрытие свободных плеч — НВ-ММ.
- Настройка передатчиков — НВ-ММ.
- Измерения в волноводных трактах — НВ-ММ.
Исполнения серии НВ-ММ
| Артикул | Частоты, ГГц | Мощность, Вт | КСВН | Материал | Типоразмер волновода | Фланец | Температура, °C |
|---|---|---|---|---|---|---|---|
| KADAMM НВ-WR10 | 73,8-112,0 | уточняйте у менеджера | 1,15 | уточняйте у менеджера | WR10 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM НВ-WR112-50-A-2 | 6,57–10 | 50 | 1,03 | алюминий | WR-112 (BJ84) | FDP84 | -55–+125 |
| KADAMM НВ-WR12-0,5-B-6 | 60,5–91,9 | 0,5 | 1,15 | латунь | WR-12 (BJ740) | FUGP740 | -55–+125 |
| KADAMM НВ-WR137-50-A-2 | 5,38–8,17 | 50 | 1,03 | алюминий | WR-137 (BJ70) | FDP70 | -55–+125 |
| KADAMM НВ-WR15-5-B-6 | 49,8–75,8 | 5 | 1,08 | латунь | WR-15 (BJ620) | FUGP620 | -55–+125 |
| KADAMM НВ-WR159-60-A-2 | 4,64–7,05 | 60 | 1,03 | алюминий | WR-159 (BJ58) | FDP58 | -55–+125 |
| KADAMM НВ-WR187-60-A-2 | 3,94–5,99 | 60 | 1,03 | алюминий | WR-187 (BJ48) | FDP48 | -55–+125 |
| KADAMM НВ-WR19 | 39,2-59,6 | уточняйте у менеджера | 1,15 | уточняйте у менеджера | WR19 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM НВ-WR19-5-B-10 | 39,2–59,6 | 5 | 1,05 | латунь | WR-19 (BJ500) | FUGP500 | -55–+125 |
| KADAMM НВ-WR22-10-B-5 | 32,9–50,1 | 10 | 1,2 | латунь | WR-22 (BJ400) | FUGP400 | -55–+125 |
| KADAMM НВ-WR22-5-B-5 | 32,9–50,1 | 5 | 1,05 | латунь | WR-22 (BJ400) | FUGP400 | -55–+125 |
| KADAMM НВ-WR229-60-A-2 | 3,22–4,9 | 60 | 1,03 | алюминий | WR-229 (BJ40) | FDP40 | -55–+125 |
| KADAMM НВ-WR28-15-A-1-1 | 26,3–40 | 15 | 1,03 | алюминий | WR-28 (BJ320) | FBP320 | -55–+125 |
| KADAMM НВ-WR28-20 | 26,3-40,0 | 20 | 1,2 | уточняйте у менеджера | WR28 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM НВ-WR284-K1-A-2 | 2,6–3,95 | 100 | 1,03 | алюминий | WR-284 (BJ32) | FDP32 | -55–+125 |
| KADAMM НВ-WR34-15-A-1 | 21,7–33 | 15 | 1,03 | алюминий | WR-34 (BJ260) | FBP260 | -55–+125 |
| KADAMM НВ-WR34-20 | 21,7-33,0 | 20 | 1,2 | уточняйте у менеджера | WR34 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM НВ-WR340-K1-A-2 | 2,17–3,3 | 100 | 1,03 | алюминий | WR-340 (BJ26) | FDP26 | -55–+125 |
| KADAMM НВ-WR42-15-A-1-1 | 17,6–26,7 | 15 | 1,03 | алюминий | WR-42 (BJ220) | FBP220 | -55–+125 |
| KADAMM НВ-WR42-20 | 17,6-26,7 | 20 | 1,2 | уточняйте у менеджера | WR42 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM НВ-WR430-K1-A-2 | 1,72–2,61 | 100 | 1,03 | алюминий | WR-430 (BJ22) | FDP22 | -55–+125 |
| KADAMM НВ-WR51-30-A-1 | 14,5–22 | 30 | 1,03 | алюминий | WR-51 (BJ180) | FBP180 | -55–+125 |
| KADAMM НВ-WR510-K15-A-2 | 1,45–2,22 | 150 | 1,03 | алюминий | WR-510 (BJ18) | FDP18 | -55–+125 |
| KADAMM НВ-WR62-30-A-1 | 11,9–18 | 30 | 1,03 | алюминий | WR-62 (BJ140) | FBP140 | -55–+125 |
| KADAMM НВ-WR650-K15-A-2 | 1,13–1,73 | 150 | 1,03 | алюминий | WR-650 (BJ14) | FDP14 | -55–+125 |
| KADAMM НВ-WR75-30-A-1 | 9,84–15 | 30 | 1,03 | алюминий | WR-75 (BJ120) | FBP120 | -55–+125 |
| KADAMM НВ-WR90-50-A-1 | 8,2–12,5 | 50 | 1,03 | алюминий | WR-90 (BJ100) | FBP100 | -55–+125 |
Как выбрать модель
- Сначала выбирают строку НВ-ММ по частоте — серия перекрывает 1,13 – 112 ГГц.
- КСВН моделей НВ-ММ — от 1,03 до 1,2: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей НВ-ММ — от 0,5 до 150 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители НВ-ММ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM НВ-ММ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на НВ-ММ?
К карточке НВ-ММ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии НВ-ММ?
По таблице исполнений НВ-ММ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у НВ-ММ?
У НВ-ММ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM НВ-ММ — техническое описание 269.86 КБ
