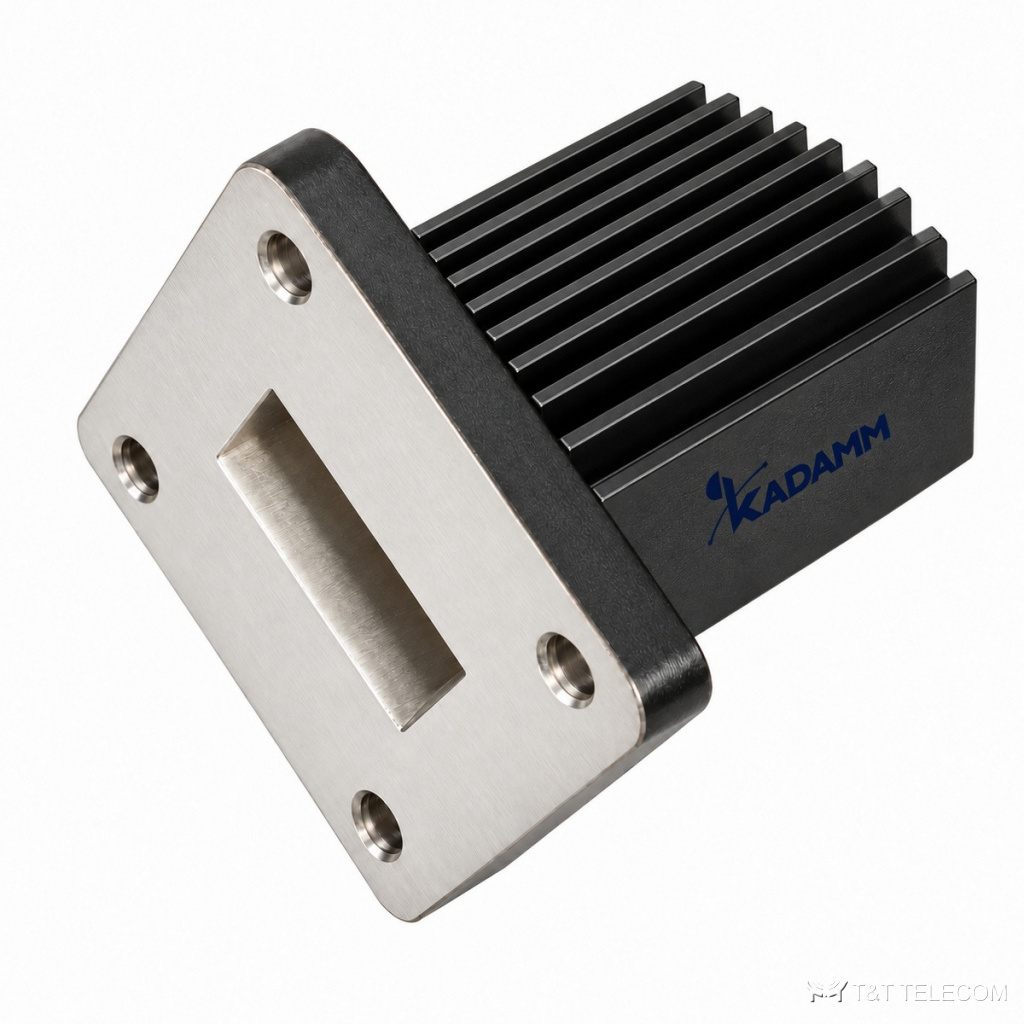

Серия KADAMM НВ-МГ — серия из 9 волноводных нагрузок, 5,38 – 40 ГГц. Нагрузки НВ-МГ служат эквивалентом антенны и эталоном согласования. Параметры НВ-МГ: диапазон 5,38 – 40 ГГц; соединители по таблице исполнений; мощность 15–30 Вт.
Где применяют
- Закрытие свободных плеч — НВ-МГ.
- Настройка передатчиков — НВ-МГ.
- Измерения в волноводных трактах — НВ-МГ.
Исполнения серии НВ-МГ
| Артикул | Частоты, ГГц | Мощность, Вт | Типоразмер волновода | Фланец |
|---|---|---|---|---|
| KADAMM НВ-WR112-30-A-1 | 6,57–10 | 30 | WR-112 (BJ84) | FBP84 |
| KADAMM НВ-WR137-30-A-2 | 5,38–8,17 | 30 | WR-137 (BJ70) | FDP70 |
| KADAMM НВ-WR28-15-A-1-2 | 26,3–40 | 15 | WR-28 (BJ320) | FBP320 |
| KADAMM НВ-WR34-15-A-11 | 21,7–33 | 15 | WR-34 (BJ260) | фланец-крышка UG |
| KADAMM НВ-WR42-15-A-1-2 | 17,6–26,7 | 15 | WR-42 (BJ220) | FBP220 |
| KADAMM НВ-WR51-20-A-11 | 14,5–22 | 20 | WR-51 (BJ180) | фланец-крышка UG |
| KADAMM НВ-WR62-20-A-1 | 11,9–18 | 20 | WR-62 (BJ140) | FBP140 |
| KADAMM НВ-WR75-20-A-1 | 9,84–15 | 20 | WR-75 (BJ120) | FBP120 |
| KADAMM НВ-WR90-20-A-1 | 8,2–12,5 | 20 | WR-90 (BJ100) | FBP100 |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,2 |
| Материал | алюминий |
| Рабочая температура, °C | -55–+125 |
Подбор исполнения
- Полоса модели НВ-МГ должна перекрывать рабочие частоты (серия: 5,38 – 40 ГГц).
- Допустимая мощность моделей НВ-МГ — от 15 до 30 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители НВ-МГ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM НВ-МГ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у НВ-МГ?
У НВ-МГ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия НВ-МГ?
Диапазон серии НВ-МГ — 5,38 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на НВ-МГ?
К карточке НВ-МГ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
