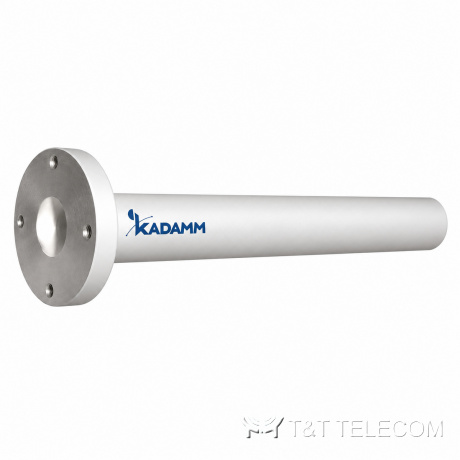

Серия волноводных нагрузок KADAMM НВ-К — 1,76 – 116 ГГц, соединители по таблице исполнений, 21 модель
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

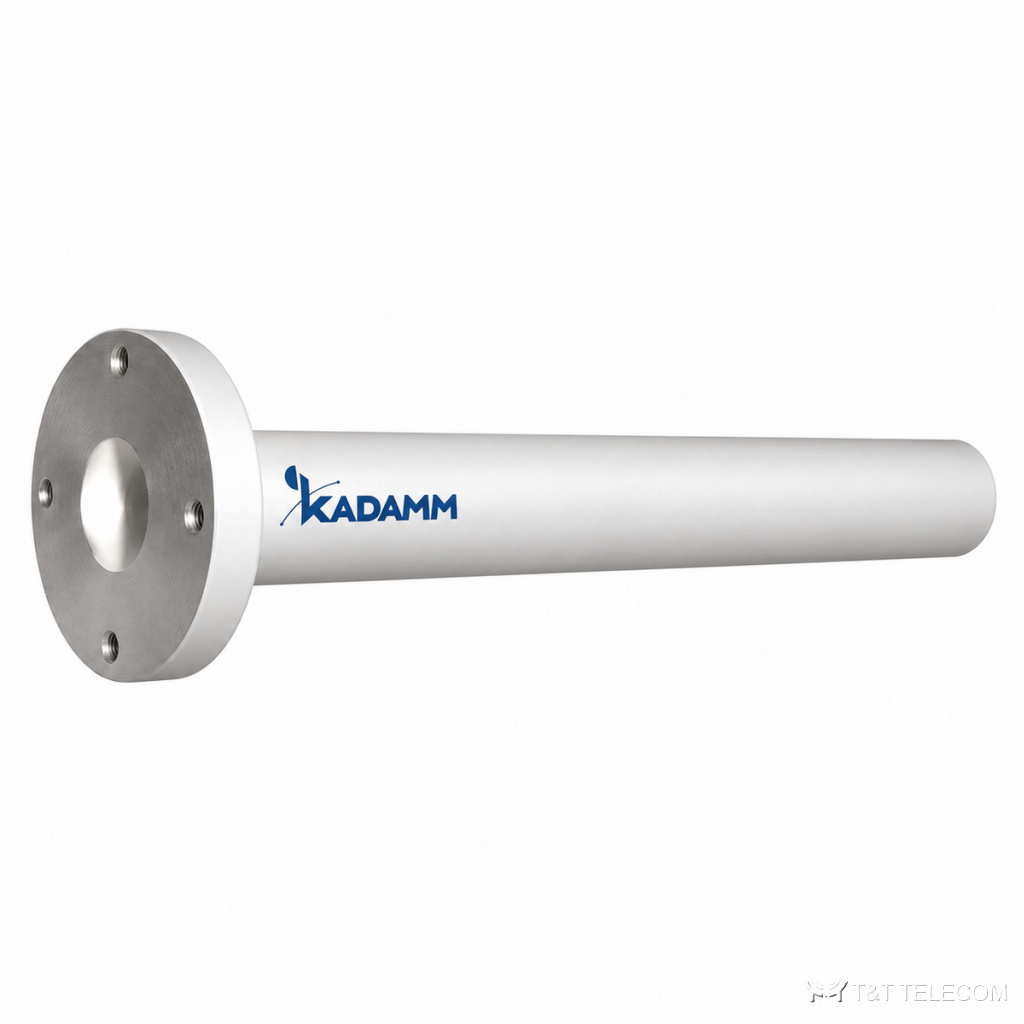

KADAMM НВ-К — серия из 21 волноводная нагрузка, 1,76 – 116 ГГц. НВ-К поглощают мощность в конце волноводного тракта. Коротко о НВ-К: диапазон 1,76 – 116 ГГц; соединители по таблице исполнений.
Область применения
- Настройка передатчиков — НВ-К.
- Измерения в волноводных трактах — НВ-К.
- Закрытие свободных плеч — НВ-К.
Исполнения серии НВ-К
| Артикул | Частоты, ГГц | Ø волн., мм | Длина, мм |
|---|---|---|---|
| KADAMM НВ-Ø114,58 | 1,76-2,42 | 114,58 | 580 |
| KADAMM НВ-Ø12,7 | 15,9-21,8 | 12,7 | 120 |
| KADAMM НВ-Ø15,088 | 13,4-18,4 | 15,088 | 130 |
| KADAMM НВ-Ø17,415 | 11,6-15,9 | 17,415 | 140 |
| KADAMM НВ-Ø2,388 | 84,8-116,0 | 2,388 | 45 |
| KADAMM НВ-Ø23,825 | 8,5-11,5 | 23,825 | 150 |
| KADAMM НВ-Ø27,788 | 7,3-9,5 | 27,788 | 160 |
| KADAMM НВ-Ø3,175 | 63,5-87,2 | 3,175 | 45 |
| KADAMM НВ-Ø3,581 | 56,6-77,5 | 3,581 | 45 |
| KADAMM НВ-Ø32,537 | 6,3-8,5 | 32,537 | 170 |
| KADAMM НВ-Ø38,1 | 5,3-7,3 | 38,1 | 190 |
| KADAMM НВ-Ø4,369 | 46,3-63,5 | 4,369 | 50 |
| KADAMM НВ-Ø44,45 | 4,55-6,23 | 44,45 | 250 |
| KADAMM НВ-Ø5,563 | 36,4-49,8 | 5,563 | 65 |
| KADAMM НВ-Ø51,99 | 3,9-5,3 | 51,99 | 300 |
| KADAMM НВ-Ø7,137 | 28,3-38,8 | 7,137 | 70 |
| KADAMM НВ-Ø71,42 | 2,83-3,88 | 71,42 | 360 |
| KADAMM НВ-Ø8,331 | 24,3-33,2 | 8,331 | 80 |
| KADAMM НВ-Ø83,62 | 2,45-3,3 | 83,62 | 400 |
| KADAMM НВ-Ø9,525 | 21,2-29,1 | 9,525 | 100 |
| KADAMM НВ-Ø97,87 | 2,1-2,8 | 97,87 | 470 |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,15 |
На что смотреть при выборе
- Сначала выбирают строку НВ-К по частоте — серия перекрывает 1,76 – 116 ГГц.
- Соединители НВ-К — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM НВ-К подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии НВ-К?
По таблице исполнений НВ-К: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у НВ-К?
У НВ-К — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия НВ-К?
Диапазон серии НВ-К — 1,76 – 116 ГГц; полоса конкретной модели — в таблице исполнений.
