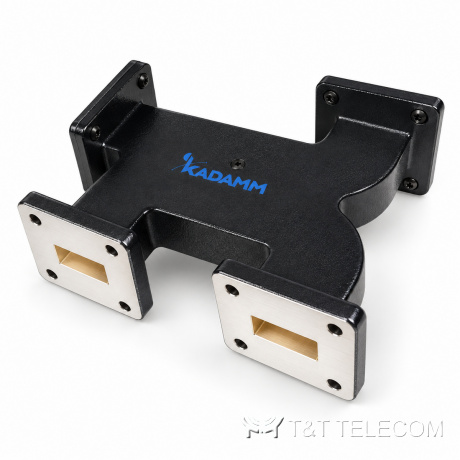

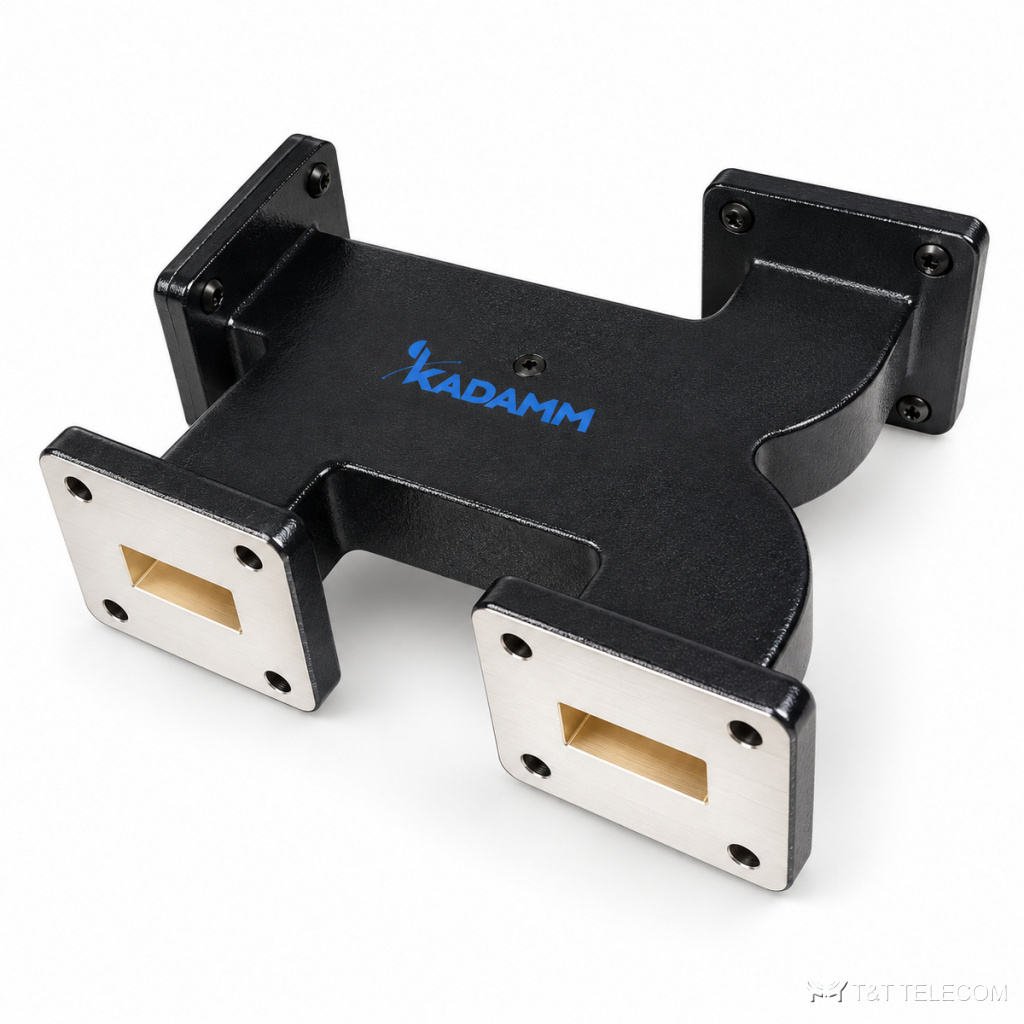

KADAMM МСВ: серия из 22 волноводных направленных ответвителей, 3,22 – 40 ГГц. МСВ отводят часть мощности из волноводного тракта для контроля. Параметры МСВ: диапазон 3,22 – 40 ГГц; соединители по таблице исполнений; КСВН 1,25–1,3.
Для каких задач
- Измерения КСВН в волноводе — МСВ.
- Испытательные стенды — МСВ.
- Контроль мощности передатчиков — МСВ.
Исполнения серии МСВ
| Артикул | Частоты, ГГц | КСВН | Волновод | Материал |
|---|---|---|---|---|
| KADAMM МСВ-WR112-С | 6,57-9,99 | 1,25 | WR112 | медь |
| KADAMM МСВ-WR137-С | 5,38-8,17 | 1,25 | WR137 | медь |
| KADAMM МСВ-WR159-С | 4,64-7,05 | 1,25 | WR159 | алюминий |
| KADAMM МСВ-WR159-Т | 4,64-7,05 | 1,25 | WR159 | алюминий |
| KADAMM МСВ-WR187-С | 3,94-5,99 | 1,25 | WR187 | алюминий |
| KADAMM МСВ-WR187-Т | 3,94-5,99 | 1,25 | WR187 | алюминий |
| KADAMM МСВ-WR229-С | 3,22-4,90 | 1,25 | WR229 | алюминий |
| KADAMM МСВ-WR229-Т | 3,22-4,90 | 1,25 | WR229 | алюминий |
| KADAMM МСВ-WR28-С | 26,5-40,0 | 1,3 | WR28 | медь |
| KADAMM МСВ-WR28-Т | 26,5-40,0 | 1,3 | WR28 | медь |
| KADAMM МСВ-WR34-С | 21,7-33,0 | 1,3 | WR34 | медь |
| KADAMM МСВ-WR34-Т | 21,7-33,0 | 1,3 | WR34 | медь |
| KADAMM МСВ-WR42-С | 17,6-26,7 | 1,3 | WR42 | медь |
| KADAMM МСВ-WR42-Т | 17,6-26,7 | 1,3 | WR42 | медь |
| KADAMM МСВ-WR51-С | 14,5-22,0 | 1,25 | WR51 | медь |
| KADAMM МСВ-WR51-Т | 14,5-22,0 | 1,25 | WR51 | медь |
| KADAMM МСВ-WR62-С | 11,9-18,0 | 1,25 | WR62 | медь |
| KADAMM МСВ-WR62-Т | 11,9-18,0 | 1,25 | WR62 | медь |
| KADAMM МСВ-WR75-С | 9,84-15,0 | 1,25 | WR75 | медь |
| KADAMM МСВ-WR75-Т | 9,84-15,0 | 1,25 | WR75 | медь |
| KADAMM МСВ-WR90-С | 8,20-12,40 | 1,25 | WR90 | медь |
| KADAMM МСВ-WR90-Т | 8,20-12,40 | 1,25 | WR90 | медь |
Общие характеристики
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 3 -7 |
| Рабочая полоса | ≤10% |
На что смотреть при выборе
- Сначала выбирают строку МСВ по частоте — серия перекрывает 3,22 – 40 ГГц.
- КСВН моделей МСВ — от 1,25 до 1,3: чем ниже, тем меньше отражение в тракте.
- Соединители МСВ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM МСВ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у МСВ?
У МСВ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия МСВ?
Диапазон серии МСВ — 3,22 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на МСВ?
К карточке МСВ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM МСВ — техническое описание 239.65 КБ
