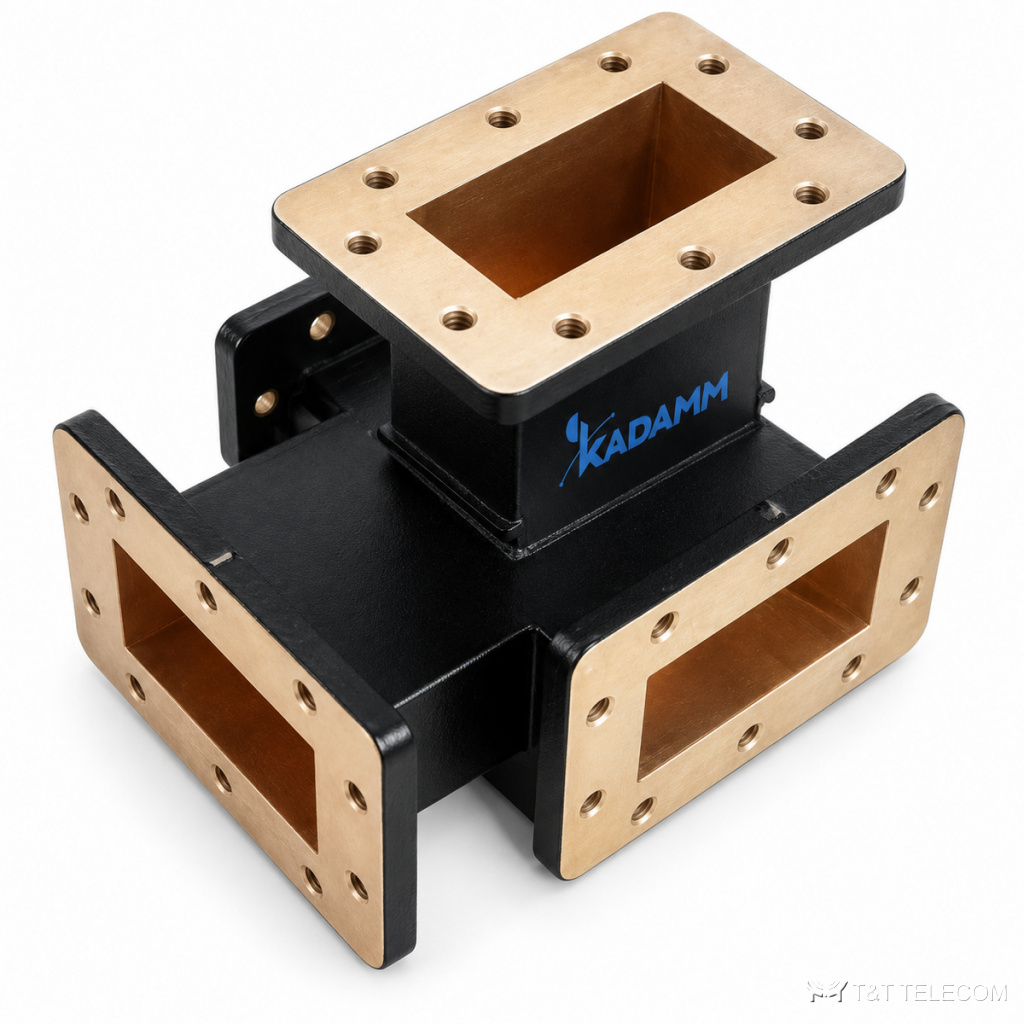

KADAMM ДМВ-2-ТМ: серия из 29 волноводных тройников, 320 МГц – 112 ГГц. ДМВ-2-ТМ делят или объединяют мощность в волноводном тракте. Коротко о ДМВ-2-ТМ: диапазон 320 МГц – 112 ГГц; соединители по таблице исполнений.

Где применяют

Балансные схемы и мосты — ДМВ-2-ТМ.
Антенные системы — ДМВ-2-ТМ.
Деление мощности в волноводных трактах — ДМВ-2-ТМ.

Исполнения серии ДМВ-2-ТМ

Артикул	Частоты, ГГц	Развязка, дБ	Волновод	Фланец	Материал	Разбаланс, ±дБ
KADAMM ДМВ-2-WR10-ЕН	73,8-112	30	WR10	FUGP	медь	≤0,5
KADAMM ДМВ-2-WR112-ЕН	6,57-9,99	35	WR112	FBP	медь	≤0,4
KADAMM ДМВ-2-WR1150-ЕН	0,64-0,98	35	WR1150	FDP	алюминий	≤0,25
KADAMM ДМВ-2-WR12-ЕН	60,5-91,9	30	WR12	FUGP	медь	≤0,5
KADAMM ДМВ-2-WR137-ЕН	5,38-8,17	35	WR137	FDP	медь	≤0,4
KADAMM ДМВ-2-WR15-ЕН	49,8-75,8	30	WR15	FUGP	медь	≤0,5
KADAMM ДМВ-2-WR1500-ЕН	0,49-0,75	35	WR1500	FDP	алюминий	≤0,25
KADAMM ДМВ-2-WR159-ЕН	4,64-7,05	35	WR159	FDP	алюминий	≤0,4
KADAMM ДМВ-2-WR1800-ЕН	0,41-0,62	35	WR1800	FDP	алюминий	≤0,25
KADAMM ДМВ-2-WR187-ЕН	3,94-5,99	35	WR187	FDP	алюминий	≤0,4
KADAMM ДМВ-2-WR19-ЕН	39,2-59,6	30	WR19	FUGP	медь	≤0,5
KADAMM ДМВ-2-WR2100-ЕН	0,35-0,53	35	WR2100	FDP	алюминий	≤0,25
KADAMM ДМВ-2-WR22-ЕН	32,9-50,1	30	WR22	FUGP	медь	≤0,5
KADAMM ДМВ-2-WR229-ЕН	3,22-4,90	35	WR229	FDP	алюминий	≤0,4
KADAMM ДМВ-2-WR2300-ЕН	0,32-0,49	35	WR2300	FDP	алюминий	≤0,25
KADAMM ДМВ-2-WR28-ЕН	26,5-40,0	30	WR28	FBP	медь	≤0,4
KADAMM ДМВ-2-WR284-ЕН	2,60-3,95	35	WR284	FDP	алюминий	≤0,4
KADAMM ДМВ-2-WR34-ЕН	21,7-33,0	30	WR34	FBP	медь	≤0,4
KADAMM ДМВ-2-WR340-ЕН	2,17-3,30	35	WR340	FDP	алюминий	≤0,4
KADAMM ДМВ-2-WR42-ЕН	17,6-26,7	30	WR42	FBP	медь	≤0,4
KADAMM ДМВ-2-WR430-ЕН	1,72-2,61	35	WR430	FDP	алюминий	≤0,4
KADAMM ДМВ-2-WR51-ЕН	14,5-22,0	35	WR51	FBP	медь	≤0,4
KADAMM ДМВ-2-WR510-ЕН	1,45-2,20	35	WR510	FDP	алюминий	≤0,25
KADAMM ДМВ-2-WR62-ЕН	11,9-18,0	35	WR62	FBP	медь	≤0,4
KADAMM ДМВ-2-WR650-ЕН	1,13-1,73	35	WR650	FDP	алюминий	≤0,25
KADAMM ДМВ-2-WR75-ЕН	9,84-15,0	35	WR75	FBP	медь	≤0,4
KADAMM ДМВ-2-WR770-ЕН	0,96-1,46	35	WR770	FDP	алюминий	≤0,25
KADAMM ДМВ-2-WR90-ЕН	8,20-12,4	35	WR90	FBP	медь	≤0,4
KADAMM ДМВ-2-WR975-ЕН	0,75-1,15	35	WR975	FDP	алюминий	≤0,25

Общие характеристики

Параметр	Значение
Рабочая полоса	≤20%
КСВН плеча Н, не более	1,2
КСВН плеча Е, не более	1,5

Подбор исполнения

Полоса модели ДМВ-2-ТМ должна перекрывать рабочие частоты (серия: 320 МГц – 112 ГГц).
Развязка в серии ДМВ-2-ТМ — от 30 до 35 дБ.
Соединители ДМВ-2-ТМ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ДМВ-2-ТМ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии ДМВ-2-ТМ?
По таблице исполнений ДМВ-2-ТМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ДМВ-2-ТМ?
У ДМВ-2-ТМ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ДМВ-2-ТМ?
Диапазон серии ДМВ-2-ТМ — 320 МГц – 112 ГГц; полоса конкретной модели — в таблице исполнений.
