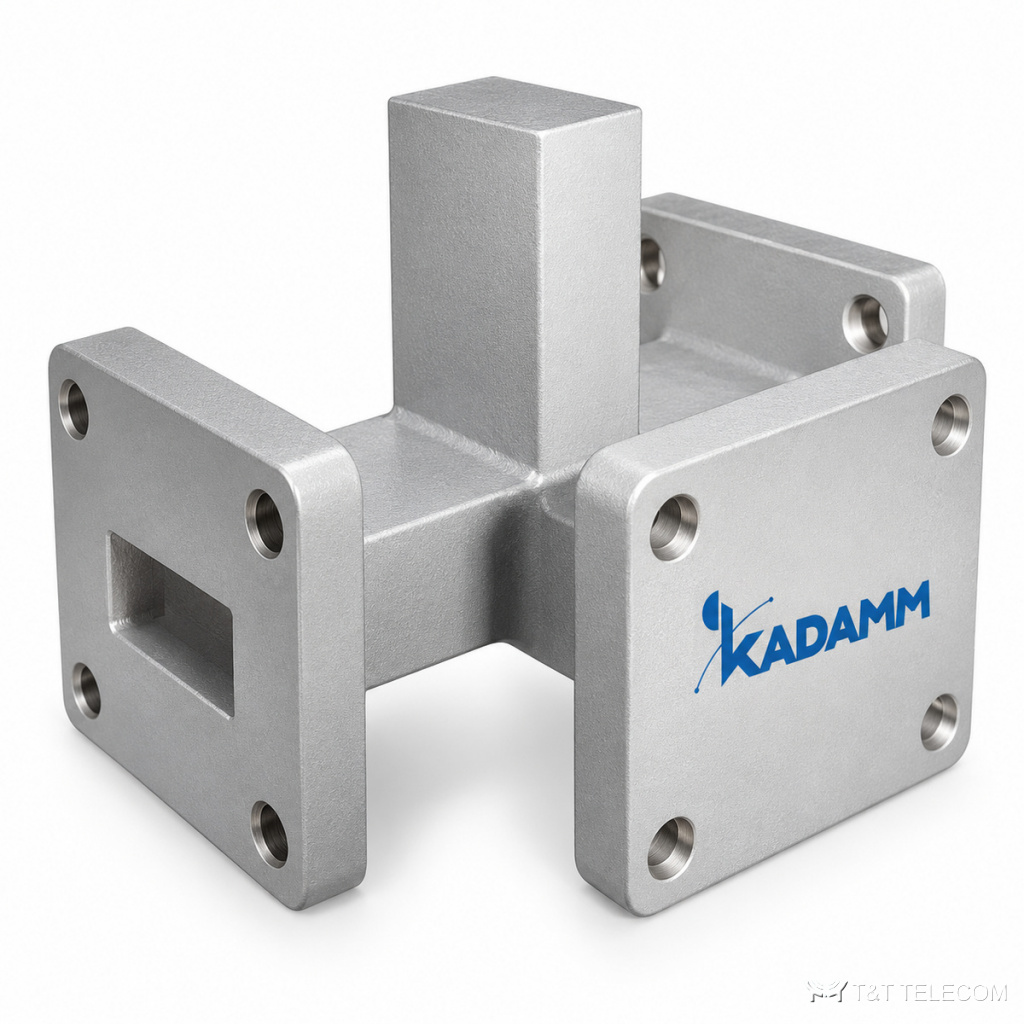

KADAMM ДМВ-2-С — серия из 29 волноводных тройников, 320 МГц – 112 ГГц. ДМВ-2-С делят или объединяют мощность в волноводном тракте. Основное о ДМВ-2-С: диапазон 320 МГц – 112 ГГц; соединители по таблице исполнений.

Где применяют

Деление мощности в волноводных трактах — ДМВ-2-С.
Балансные схемы и мосты — ДМВ-2-С.
Антенные системы — ДМВ-2-С.

Исполнения серии ДМВ-2-С

Артикул	Частоты, ГГц	Развязка, дБ	Волновод	Фланец	Материал	Коэффициент деления, дБ
KADAMM ДМВ-2-WR10-С	73,8-112	15	WR10	FUGP	медь	3±0,5
KADAMM ДМВ-2-WR112-С	6,57-9,99	17	WR112	FBP	медь	3±0,4
KADAMM ДМВ-2-WR1150-С	0,64-0,98	17	WR1150	FDP	алюминий	3±0,25
KADAMM ДМВ-2-WR12-С	60,5-91,9	15	WR12	FUGP	медь	3±0,5
KADAMM ДМВ-2-WR137-С	5,38-8,17	17	WR137	FDP	медь	3±0,4
KADAMM ДМВ-2-WR15-С	49,8-75,8	15	WR15	FUGP	медь	3±0,5
KADAMM ДМВ-2-WR1500-С	0,49-0,75	17	WR1500	FDP	алюминий	3±0,25
KADAMM ДМВ-2-WR159-С	4,64-7,05	17	WR159	FDP	алюминий	3±0,4
KADAMM ДМВ-2-WR1800-С	0,41-0,62	17	WR1800	FDP	алюминий	3±0,25
KADAMM ДМВ-2-WR187-С	3,94-5,99	17	WR187	FDP	алюминий	3±0,4
KADAMM ДМВ-2-WR19-С	39,2-59,6	15	WR19	FUGP	медь	3±0,5
KADAMM ДМВ-2-WR2100-С	0,35-0,53	17	WR2100	FDP	алюминий	3±0,25
KADAMM ДМВ-2-WR22-С	32,9-50,1	15	WR22	FUGP	медь	3±0,5
KADAMM ДМВ-2-WR229-С	3,22-4,90	17	WR229	FDP	алюминий	3±0,4
KADAMM ДМВ-2-WR2300-С	0,32-0,49	17	WR2300	FDP	алюминий	3±0,25
KADAMM ДМВ-2-WR28-С	26,5-40,0	15	WR28	FBP	медь	3±0,4
KADAMM ДМВ-2-WR284-С	2,60-3,95	17	WR284	FDP	алюминий	3±0,4
KADAMM ДМВ-2-WR34-С	21,7-33,0	15	WR34	FBP	медь	3±0,4
KADAMM ДМВ-2-WR340-С	2,17-3,30	17	WR340	FDP	алюминий	3±0,4
KADAMM ДМВ-2-WR42-С	17,6-26,7	15	WR42	FBP	медь	3±0,4
KADAMM ДМВ-2-WR430-С	1,72-2,61	17	WR430	FDP	алюминий	3±0,4
KADAMM ДМВ-2-WR51-С	14,5-22,0	17	WR51	FBP	медь	3±0,4
KADAMM ДМВ-2-WR510-С	1,45-2,20	17	WR510	FDP	алюминий	3±0,25
KADAMM ДМВ-2-WR62-С	11,9-18,0	17	WR62	FBP	медь	3±0,4
KADAMM ДМВ-2-WR650-С	1,13-1,73	17	WR650	FDP	алюминий	3±0,25
KADAMM ДМВ-2-WR75-С	9,84-15,0	17	WR75	FBP	медь	3±0,4
KADAMM ДМВ-2-WR770-С	0,96-1,46	17	WR770	FDP	алюминий	3±0,25
KADAMM ДМВ-2-WR90-С	8,20-12,4	17	WR90	FBP	медь	3±0,4
KADAMM ДМВ-2-WR975-С	0,75-1,15	17	WR975	FDP	алюминий	3±0,25

Общие характеристики

Параметр	Значение
Рабочая полоса	≤20%
КСВН плеча Н, не более	1,2
КСВН балансного плеча, не более	1,5

Подбор исполнения

Сначала выбирают строку ДМВ-2-С по частоте — серия перекрывает 320 МГц – 112 ГГц.
Развязка в серии ДМВ-2-С — от 15 до 17 дБ.
Соединители ДМВ-2-С — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM ДМВ-2-С подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия ДМВ-2-С?
Диапазон серии ДМВ-2-С — 320 МГц – 112 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ДМВ-2-С?
К карточке ДМВ-2-С приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ДМВ-2-С?
По таблице исполнений ДМВ-2-С: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
