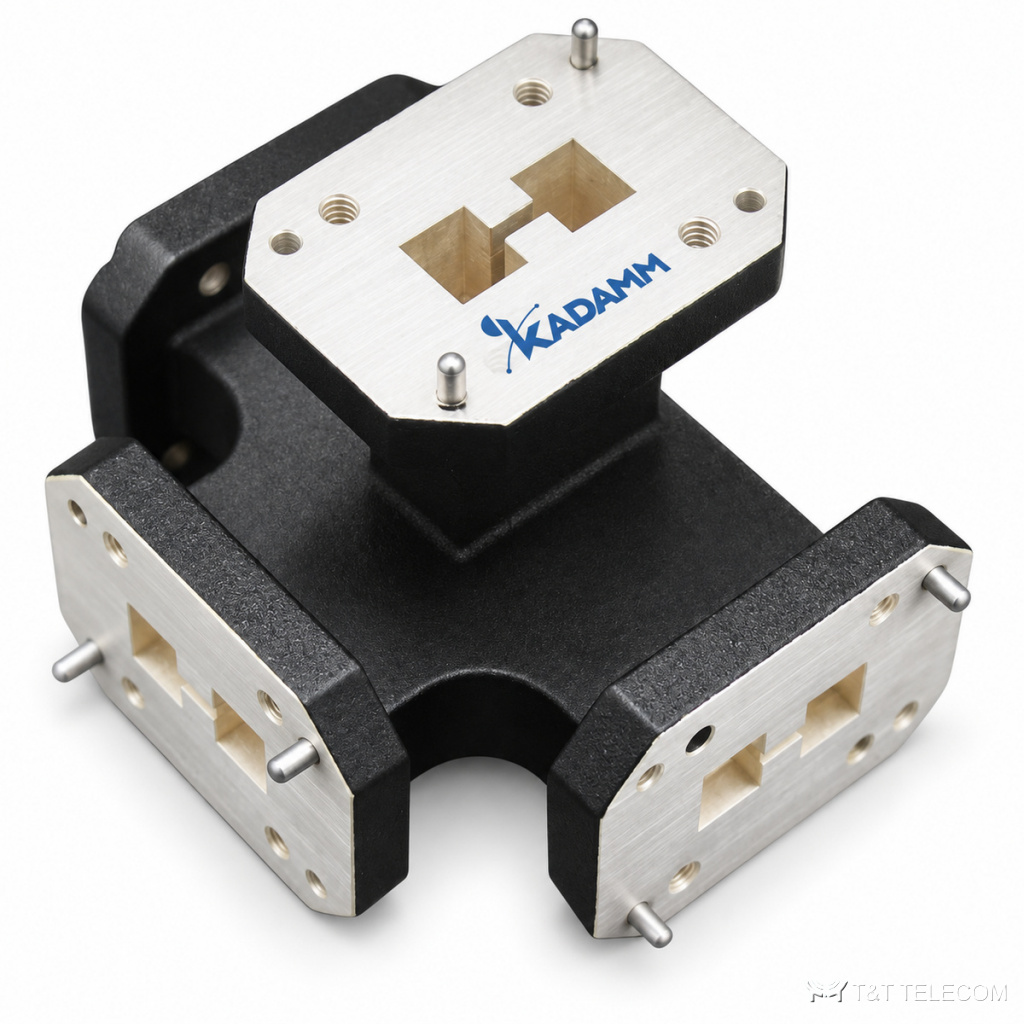

Серия волноводных тройников KADAMM ДМВ-2-НО — 840 МГц – 18 ГГц, соединители по таблице исполнений, 27 моделей
Волноводные тройники, ответвители и поляризационные устройства
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМВ-2-НО: серия из 27 волноводных тройников, 840 МГц – 18 ГГц. Тройники ДМВ-2-НО разветвляют волноводный тракт на два канала. Коротко о ДМВ-2-НО: диапазон 840 МГц – 18 ГГц; соединители по таблице исполнений; мощность 500–4000 Вт.
Для каких задач
- Балансные схемы и мосты — ДМВ-2-НО.
- Антенные системы — ДМВ-2-НО.
- Деление мощности в волноводных трактах — ДМВ-2-НО.
Исполнения серии ДМВ-2-НО
| Артикул | Частоты, ГГц | Мощн., Вт | Развязка, дБ | Волновод | Фланец | Материал | КСВН Н | КСВН Е | Коэффициент деления, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ДМВ-2-WRD200-1000-Д | 2,0-4,0 | 1000 | уточняйте у менеджера | WRD200 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD200-1000-ЕН | 2,0-4,0 | 1000 | уточняйте у менеджера | WRD200 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD200-ЕН | 2,0-4,8 | — | 12 | WRD200 | FP | алюминий | 1,5 | 1,5 | 3±0,6 |
| KADAMM ДМВ-2-WRD250-700-Д | 2,6-7,8 | 700 | уточняйте у менеджера | WRD250 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD250-700-ЕН | 2,6-7,8 | 700 | уточняйте у менеджера | WRD250 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD250-ЕН | 2,6-7,8 | — | 12 | WRD250 | FP | алюминий | 1,5 | 1,5 | 3±0,6 |
| KADAMM ДМВ-2-WRD350-700-Д | 3,5-8,2 | 700 | уточняйте у менеджера | WRD350 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD350-700-ЕН | 3,5-8,2 | 700 | уточняйте у менеджера | WRD350 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD350-ЕН | 3,5-8,2 | — | 12 | WRD350 | FP | алюминий | 1,5 | 1,5 | 3±0,6 |
| KADAMM ДМВ-2-WRD475-700-Д | 4,75-11,0 | 700 | уточняйте у менеджера | WRD475 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD475-700-ЕН | 4,75-11,0 | 700 | уточняйте у менеджера | WRD475 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD475-ЕН | 4,75-11 | — | 12 | WRD475 | FP | алюминий | 1,5 | 1,5 | 3±0,6 |
| KADAMM ДМВ-2-WRD500-700-Д | 5,0-18 | 700 | уточняйте у менеджера | WRD500 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD500-700-ЕН | 5,0-18 | 700 | уточняйте у менеджера | WRD500 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD500-ЕН | 5,0-18,0 | — | 12 | WRD500 | FP | медь | 1,5 | 1,5 | 3±0,6 |
| KADAMM ДМВ-2-WRD580-Д | 5,8-18 | 500 | уточняйте у менеджера | WRD580 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD580-ЕН | 5,8-18 | 500 | уточняйте у менеджера | WRD580 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD650-500-Д | 6,5-18 | 500 | уточняйте у менеджера | WRD650 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD650-500-ЕН | 6,5-18 | 500 | уточняйте у менеджера | WRD650 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD650-ЕН | 6,5-18,0 | — | 12 | WRD650 | FP | медь | 1,5 | 1,5 | 3±0,6 |
| KADAMM ДМВ-2-WRD700-500-ЕН | 7,0-18 | 500 | уточняйте у менеджера | WRD700 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD700-ЕН | 7,0-18,0 | — | 12 | WRD700 | FP | медь | 1,5 | 1,5 | 3±0,6 |
| KADAMM ДМВ-2-WRD750-500-Д | 7,5-18 | 500 | уточняйте у менеджера | WRD750 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD750-500-ЕН | 7,5-18 | 500 | уточняйте у менеджера | WRD750 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD750-ЕН | 7,5-18,0 | — | 12 | WRD750 | FP | медь | 1,5 | 1,5 | 3±0,6 |
| KADAMM ДМВ-2-WRD84-Д | 0,84-2,0 | 4000 | уточняйте у менеджера | WRD84 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМВ-2-WRD84-ЕН | 0,84-2,0 | — | уточняйте у менеджера | WRD84 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
Как выбрать модель
- Полоса модели ДМВ-2-НО должна перекрывать рабочие частоты (серия: 840 МГц – 18 ГГц).
- Развязка в серии ДМВ-2-НО — от 12 до 12 дБ.
- Допустимая мощность моделей ДМВ-2-НО — от 500 до 4000 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ДМВ-2-НО — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ДМВ-2-НО по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ДМВ-2-НО?
У ДМВ-2-НО — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ДМВ-2-НО?
Диапазон серии ДМВ-2-НО — 840 МГц – 18 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ДМВ-2-НО?
К карточке ДМВ-2-НО приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ДМВ-2-НО — техническое описание 306.51 КБ
