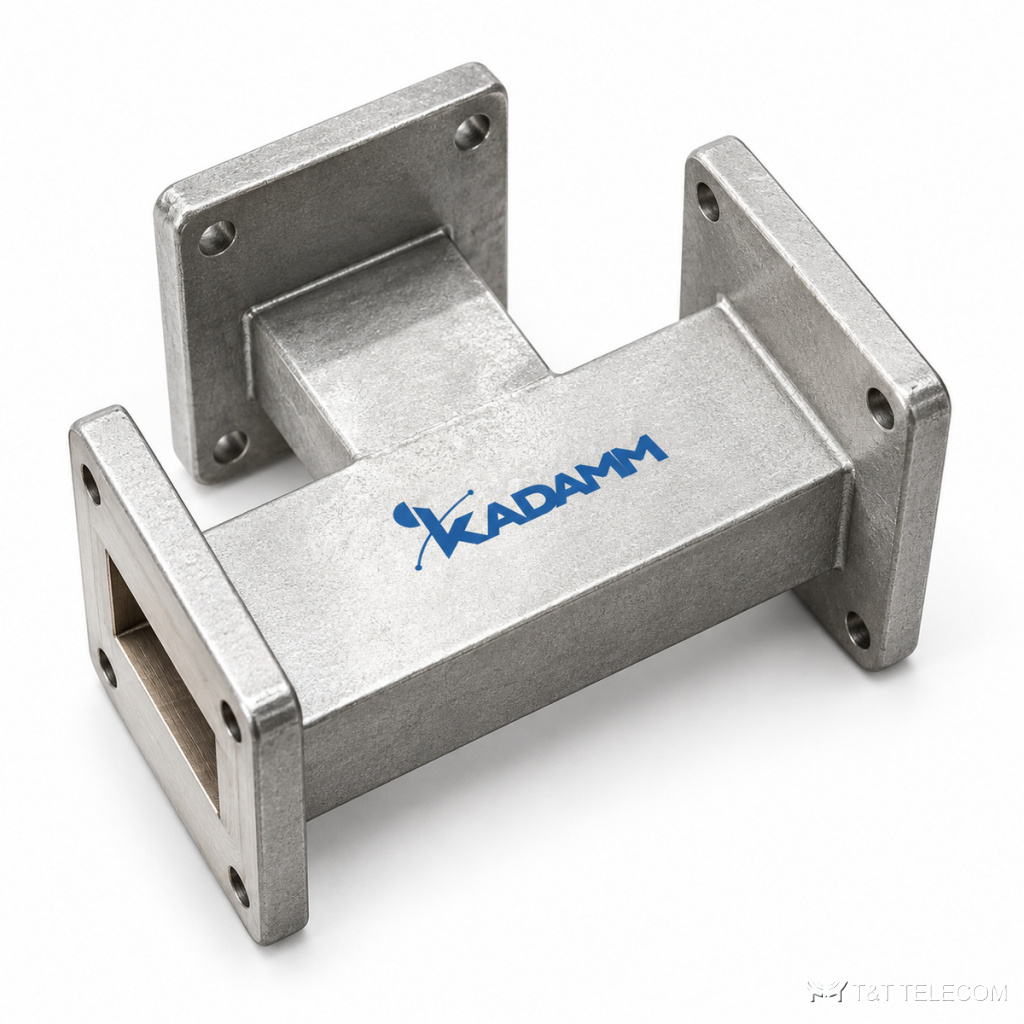

Серия волноводных тройников KADAMM ДМВ-2-Н — 320 МГц – 112 ГГц, соединители по таблице исполнений, 29 моделей

Серия волноводных тройников KADAMM ДМВ-2-Н — 320 МГц – 112 ГГц, соединители по таблице исполнений, 29 моделей
Волноводные тройники, ответвители и поляризационные устройства
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ДМВ-2-Н — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ДМВ-2-Н: серия из 29 волноводных тройников, 320 МГц – 112 ГГц. ДМВ-2-Н делят или объединяют мощность в волноводном тракте. Коротко о ДМВ-2-Н: диапазон 320 МГц – 112 ГГц; соединители по таблице исполнений; вносимые потери 0,2–0,5 дБ.

Область применения

  • Балансные схемы и мосты — ДМВ-2-Н.
  • Антенные системы — ДМВ-2-Н.
  • Деление мощности в волноводных трактах — ДМВ-2-Н.

Исполнения серии ДМВ-2-Н

АртикулЧастоты, ГГцПотери, дБВолноводФланецМатериалПолосаРазбаланс, ±дБКСВН Н
KADAMM ДМВ-2-WR10-Н73,8-1120,5WR10FUGPмедь≤10%±0,501,35
KADAMM ДМВ-2-WR112-Н6,57-9,990,3WR112FBPмедь≤15%±0,351,2
KADAMM ДМВ-2-WR1150-Н0,64-0,980,2WR1150FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR12-Н60,5-91,90,5WR12FUGPмедь≤10%±0,501,35
KADAMM ДМВ-2-WR137-Н5,38-8,170,3WR137FDPмедь≤15%±0,351,2
KADAMM ДМВ-2-WR15-Н49,8-75,80,5WR15FUGPмедь≤10%±0,501,35
KADAMM ДМВ-2-WR1500-Н0,49-0,750,2WR1500FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR159-Н4,64-7,050,2WR159FDPалюминий≤15%±0,351,2
KADAMM ДМВ-2-WR1800-Н0,41-0,620,2WR1800FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR187-Н3,94-5,990,2WR187FDPалюминий≤15%±0,351,2
KADAMM ДМВ-2-WR19-Н39,2-59,60,5WR19FUGPмедь≤10%±0,501,35
KADAMM ДМВ-2-WR2100-Н0,35-0,530,2WR2100FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR22-Н32,9-50,10,5WR22FUGPмедь≤10%±0,501,35
KADAMM ДМВ-2-WR229-Н3,22-4,900,2WR229FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR2300-Н0,32-0,490,2WR2300FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR28-Н26,5-40,00,4WR28FBPмедь≤15%±0,401,25
KADAMM ДМВ-2-WR284-Н2,60-3,950,2WR284FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR34-Н21,7-33,00,4WR34FBPмедь≤15%±0,401,25
KADAMM ДМВ-2-WR340-Н2,17-3,300,2WR340FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR42-Н17,6-26,70,4WR42FBPмедь≤15%±0,401,25
KADAMM ДМВ-2-WR430-Н1,72-2,610,2WR430FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR51-Н14,5-22,00,4WR51FBPмедь≤15%±0,401,25
KADAMM ДМВ-2-WR510-Н1,45-2,200,2WR510FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR62-Н11,9-18,00,3WR62FBPмедь≤15%±0,401,2
KADAMM ДМВ-2-WR650-Н1,13-1,730,2WR650FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR75-Н9,84-15,00,3WR75FBPмедь≤15%±0,351,2
KADAMM ДМВ-2-WR770-Н0,96-1,460,2WR770FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR90-Н8,20-12,400,3WR90FBPмедь≤15%±0,351,2
KADAMM ДМВ-2-WR975-Н0,75-1,150,2WR975FDPалюминий≤15%±0,251,15

Как выбрать модель

  • Полоса модели ДМВ-2-Н должна перекрывать рабочие частоты (серия: 320 МГц – 112 ГГц).
  • Вносимые потери в серии ДМВ-2-Н — от 0,2 до 0,5 дБ; на высоких частотах и в широкополосных моделях они больше.
  • Соединители ДМВ-2-Н — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM ДМВ-2-Н по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у ДМВ-2-Н?
У ДМВ-2-Н — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ДМВ-2-Н?
Диапазон серии ДМВ-2-Н — 320 МГц – 112 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ДМВ-2-Н?
К карточке ДМВ-2-Н приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
