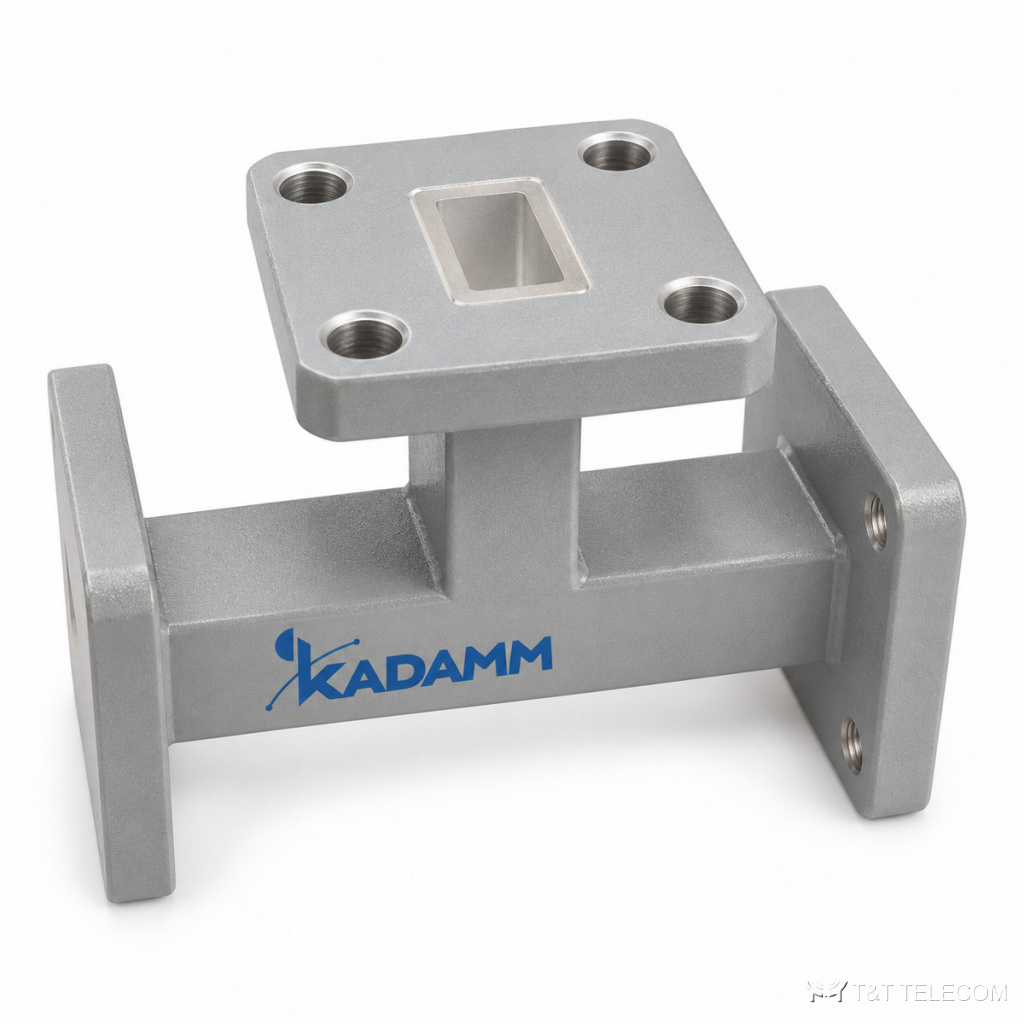

Серия волноводных тройников KADAMM ДМВ-2-Е — 320 МГц – 112 ГГц, 29 моделей

Серия волноводных тройников KADAMM ДМВ-2-Е — 320 МГц – 112 ГГц, 29 моделей
Волноводные тройники, ответвители и поляризационные устройства
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ДМВ-2-Е — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ДМВ-2-Е — серия из 29 волноводных тройников, 320 МГц – 112 ГГц. ДМВ-2-Е делят или объединяют мощность в волноводном тракте. Параметры ДМВ-2-Е: диапазон 320 МГц – 112 ГГц; вносимые потери 0,2–0,5 дБ.

Где применяют

  • Деление мощности в волноводных трактах — ДМВ-2-Е.
  • Балансные схемы и мосты — ДМВ-2-Е.
  • Антенные системы — ДМВ-2-Е.

Исполнения серии ДМВ-2-Е

АртикулЧастоты, ГГцПотери, дБВолноводФланецМатериалПолосаРазбаланс, ±дБКСВН Е
KADAMM ДМВ-2-WR10-Е73,8-1120,5WR10FUGPмедь≤10%±0,501,35
KADAMM ДМВ-2-WR112-Е6,57-9,990,3WR112FBPмедь≤15%±0,351,2
KADAMM ДМВ-2-WR1150-Е0,64-0,980,2WR1150FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR12-Е60,5-91,90,5WR12FUGPмедь≤10%±0,501,35
KADAMM ДМВ-2-WR137-Е5,38-8,170,3WR137FDPмедь≤15%±0,351,2
KADAMM ДМВ-2-WR15-Е49,8-75,80,5WR15FUGPмедь≤10%±0,501,35
KADAMM ДМВ-2-WR1500-Е0,49-0,750,2WR1500FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR159-Е4,64-7,050,2WR159FDPалюминий≤15%±0,351,2
KADAMM ДМВ-2-WR1800-Е0,41-0,620,2WR1800FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR187-Е3,94-5,990,2WR187FDPалюминий≤15%±0,351,2
KADAMM ДМВ-2-WR19-Е39,2-59,60,5WR19FUGPмедь≤10%±0,501,35
KADAMM ДМВ-2-WR2100-Е0,35-0,530,2WR2100FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR22-Е32,9-50,10,5WR22FUGPмедь≤10%±0,501,35
KADAMM ДМВ-2-WR229-Е3,22-4,900,2WR229FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR2300-Е0,32-0,490,2WR2300FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR28-Е26,5-40,00,4WR28FBPмедь≤15%±0,401,25
KADAMM ДМВ-2-WR284-Е2,60-3,950,2WR284FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR34-Е21,7-33,00,4WR34FBPмедь≤15%±0,401,25
KADAMM ДМВ-2-WR340-Е2,17-3,300,2WR340FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR42-Е17,6-26,70,4WR42FBPмедь≤15%±0,401,25
KADAMM ДМВ-2-WR430-Е1,72-2,610,2WR430FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR51-Е14,5-22,00,4WR51FBPмедь≤15%±0,401,25
KADAMM ДМВ-2-WR510-Е1,45-2,200,2WR510FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR62-Е11,9-18,00,3WR62FBPмедь≤15%±0,401,25
KADAMM ДМВ-2-WR650-Е1,13-1,730,2WR650FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR75-Е9,84-15,00,3WR75FBPмедь≤15%±0,351,2
KADAMM ДМВ-2-WR770-Е0,96-1,460,2WR770FDPалюминий≤15%±0,251,15
KADAMM ДМВ-2-WR90-Е8,20-12,400,3WR90FBPмедь≤15%±0,351,2
KADAMM ДМВ-2-WR975-Е0,75-1,150,2WR975FDPалюминий≤15%±0,251,15

Подбор исполнения

  • Сначала выбирают строку ДМВ-2-Е по частоте — серия перекрывает 320 МГц – 112 ГГц.
  • Вносимые потери в серии ДМВ-2-Е — от 0,2 до 0,5 дБ; на высоких частотах и в широкополосных моделях они больше.

Поставка и документы

Модели KADAMM ДМВ-2-Е подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на ДМВ-2-Е?
К карточке ДМВ-2-Е приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии ДМВ-2-Е?
По таблице исполнений ДМВ-2-Е: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у ДМВ-2-Е?
У ДМВ-2-Е — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
