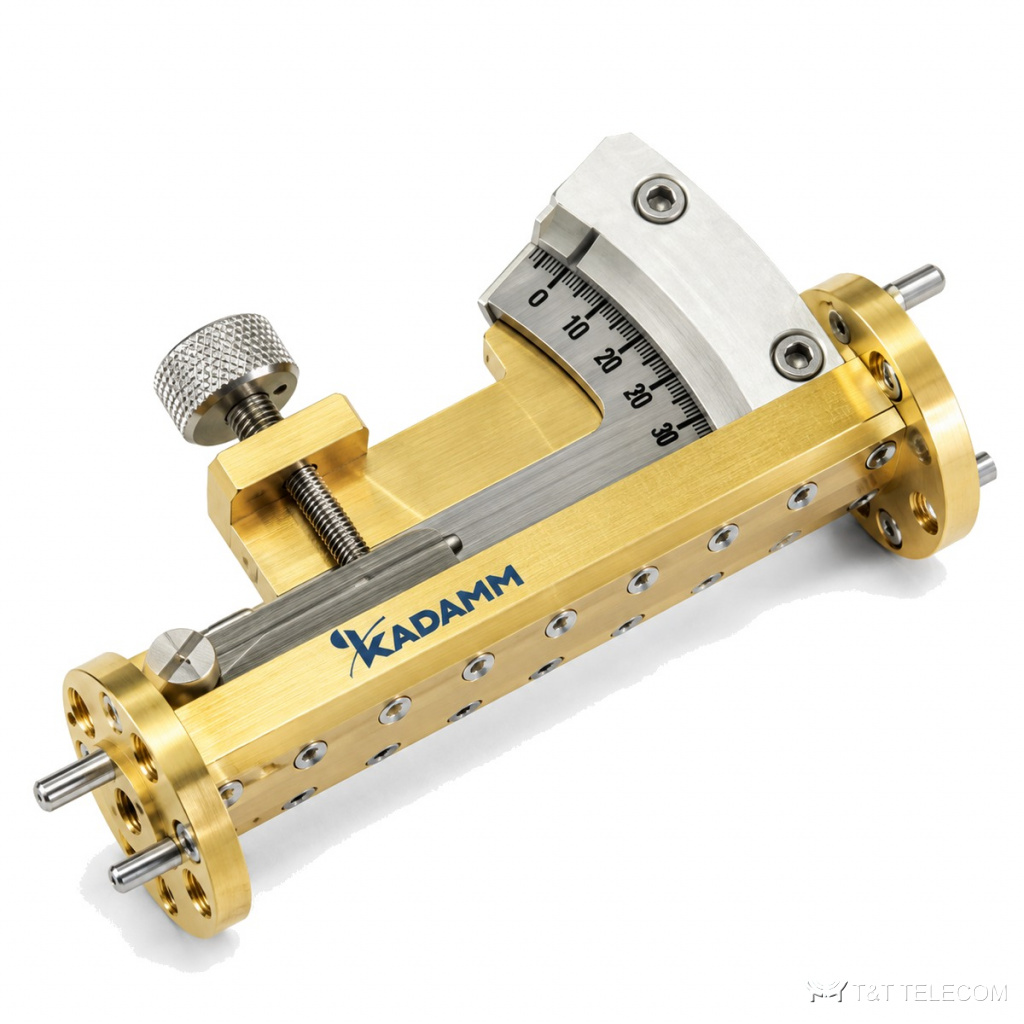

Серия волноводных аттенюаторов KADAMM АТВР — 960 МГц – 112 ГГц, соединители по таблице исполнений, 25 моделей

Серия волноводных аттенюаторов KADAMM АТВР — 960 МГц – 112 ГГц, соединители по таблице исполнений, 25 моделей
Волноводные нагрузки и аттенюаторы
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АТВР — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM АТВР — серия из 25 волноводных аттенюаторов, 960 МГц – 112 ГГц. Аттенюаторы АТВР подгоняют уровень мощности в волноводе. Параметры АТВР: диапазон 960 МГц – 112 ГГц; соединители по таблице исполнений; КСВН 1,25–1,4.

Для каких задач

  • Измерительные установки — АТВР.
  • Защита входов приёмников — АТВР.
  • Регулировка мощности — АТВР.

Исполнения серии АТВР

АртикулЧастоты, ГГцКСВНТипоразмер волноводаФланецМатериал
KADAMM АТВР-WR1075–1101,4WR-10——
KADAMM АТВР-WR10-МД73,8–1121,3WR10FUGPмедь
KADAMM АТВР-WR1126,57–9,991,25WR112FBPмедь
KADAMM АТВР-WR1260,5–91,51,4WR-12——
KADAMM АТВР-WR12-МД60,5–91,91,3WR12FUGPмедь
KADAMM АТВР-WR1375,38–8,171,25WR137FDPмедь
KADAMM АТВР-WR1549,8–75,81,3WR-15——
KADAMM АТВР-WR1594,64–7,051,25WR159FDPалюминий
KADAMM АТВР-WR1873,94–5,991,25WR187FDPалюминий
KADAMM АТВР-WR1939,2–59,61,3WR19FUGPмедь
KADAMM АТВР-WR2232,9–50,11,3WR22FUGPмедь
KADAMM АТВР-WR2293,22–4,901,25WR229FDPалюминий
KADAMM АТВР-WR2826,5–40,01,3WR28FBPмедь
KADAMM АТВР-WR2842,60–3,951,25WR284FDPалюминий
KADAMM АТВР-WR3421,7–33,01,3WR34FBPмедь
KADAMM АТВР-WR3402,17–3,301,25WR340FDPалюминий
KADAMM АТВР-WR4217,6–26,71,3WR42FBPмедь
KADAMM АТВР-WR4301,72–2,611,25WR430FDPалюминий
KADAMM АТВР-WR5114,5–22,01,25WR51FBPмедь
KADAMM АТВР-WR5101,45–2,201,25WR510FDPалюминий
KADAMM АТВР-WR6211,9–18,01,25WR62FBPмедь
KADAMM АТВР-WR6501,13–1,731,25WR650FDPалюминий
KADAMM АТВР-WR759,84–15,01,25WR75FBPмедь
KADAMM АТВР-WR7700,96–1,461,25WR770FDPалюминий
KADAMM АТВР-WR908,20–12,401,25WR90FBPмедь

Общие характеристики

ПараметрЗначение
Диапазон ослабления, дБ0–30

На что смотреть при выборе

  • Полоса модели АТВР должна перекрывать рабочие частоты (серия: 960 МГц – 112 ГГц).
  • КСВН моделей АТВР — от 1,25 до 1,4: чем ниже, тем меньше отражение в тракте.
  • Соединители АТВР — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АТВР по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии АТВР?
По таблице исполнений АТВР: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АТВР?
У АТВР — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АТВР?
Диапазон серии АТВР — 960 МГц – 112 ГГц; полоса конкретной модели — в таблице исполнений.
