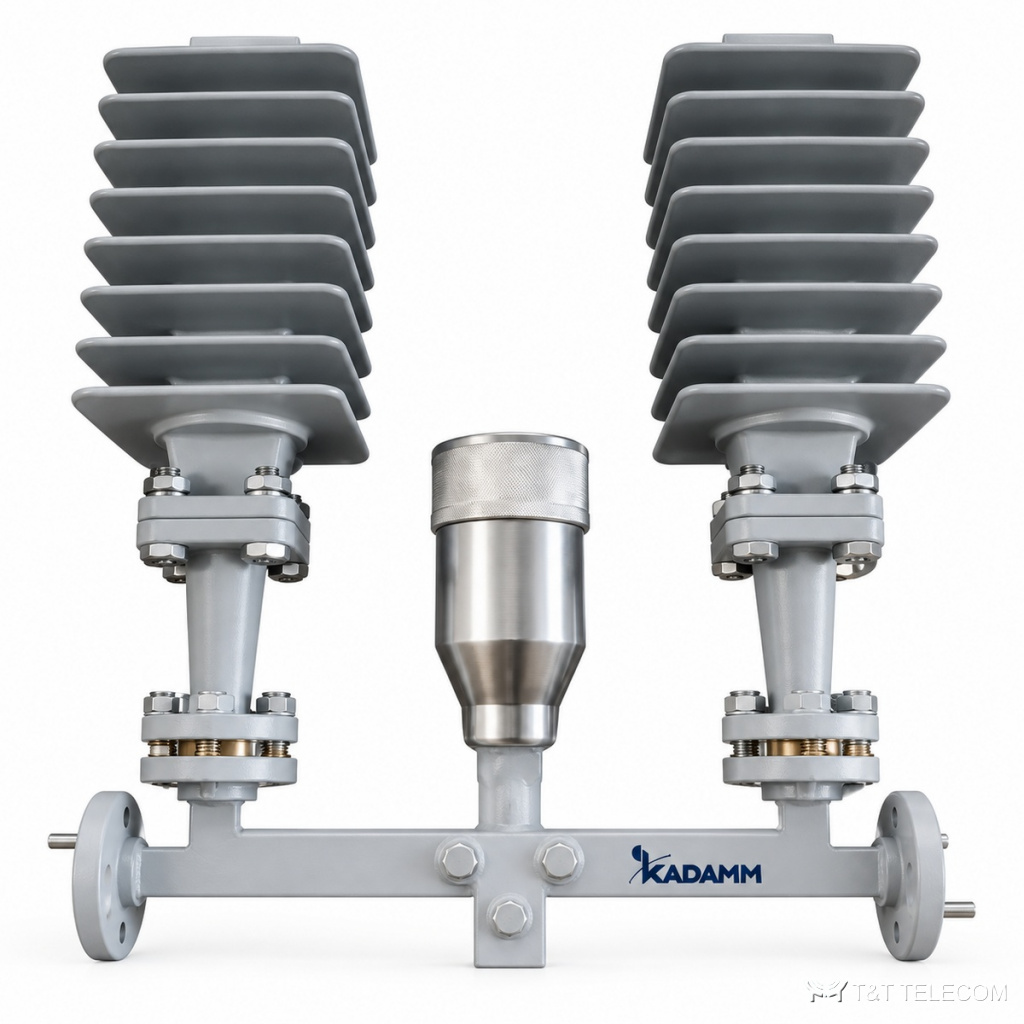

Серия волноводных аттенюаторов KADAMM АТВР-ВМ — 960 МГц – 112 ГГц, соединители по таблице исполнений, 23 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM АТВР-ВМ — серия из 23 волноводных аттенюаторов, 960 МГц – 112 ГГц. Аттенюаторы АТВР-ВМ подгоняют уровень мощности в волноводе. Коротко о АТВР-ВМ: диапазон 960 МГц – 112 ГГц; соединители по таблице исполнений; КСВН 1,25–1,3; мощность 10–4000 Вт.
Область применения
- Регулировка мощности — АТВР-ВМ.
- Измерительные установки — АТВР-ВМ.
- Защита входов приёмников — АТВР-ВМ.
Исполнения серии АТВР-ВМ
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Волновод | Фланец | Материал | Полоса |
|---|---|---|---|---|---|---|---|
| KADAMM АТВР-WR10-М | 73,8-112 | 10-200 | 1,3 | WR10 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR112-М | 6,57-9,99 | 10-3000 | 1,25 | WR112 | FBP | медь | ≤10% |
| KADAMM АТВР-WR12-М | 60,5-91,9 | 10-200 | 1,3 | WR12 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR137-М | 5,38-8,17 | 10-3000 | 1,25 | WR137 | FDP | медь | ≤10% |
| KADAMM АТВР-WR15-М | 49,8-75,8 | 10-300 | 1,3 | WR15 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR159-М | 4,64-7,05 | 10-4000 | 1,25 | WR159 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR187-М | 3,94-5,99 | 10-4000 | 1,25 | WR187 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR19-М | 39,2-59,6 | 10-300 | 1,3 | WR19 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR22-М | 32,9-50,1 | 10-600 | 1,3 | WR22 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR229-М | 3,22-4,90 | 10-4000 | 1,25 | WR229 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR28-М | 26,5-40,0 | 10-600 | 1,3 | WR28 | FBP | медь | ≤5% |
| KADAMM АТВР-WR284-М | 2,60-3,95 | 10-4000 | 1,25 | WR284 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR34-М | 21,7-33,0 | 10-600 | 1,3 | WR34 | FBP | медь | ≤10% |
| KADAMM АТВР-WR340-М | 2,17-3,30 | 10-4000 | 1,25 | WR340 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR42-М | 17,6-26,7 | 10-600 | 1,3 | WR42 | FBP | медь | ≤10% |
| KADAMM АТВР-WR430-М | 1,72-2,61 | 10-4000 | 1,25 | WR430 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR51-М | 14,5-22,0 | 10-1000 | 1,25 | WR51 | FBP | медь | ≤10% |
| KADAMM АТВР-WR510-М | 1,45-2,20 | 10-4000 | 1,25 | WR510 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR62-М | 11,9-18,0 | 10-1000 | 1,25 | WR62 | FBP | медь | ≤10% |
| KADAMM АТВР-WR650-М | 1,13-1,73 | 10-4000 | 1,25 | WR650 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR75-М | 9,84-15,0 | 10-3000 | 1,25 | WR75 | FBP | медь | ≤10% |
| KADAMM АТВР-WR770-М | 0,96-1,46 | 10-4000 | 1,25 | WR770 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR90-М | 8,20-12,40 | 10-3000 | 1,25 | WR90 | FBP | медь | ≤10% |
Общие характеристики
| Параметр | Значение |
|---|---|
| Ослабление, дБ | 0-30 |
Как выбрать модель
- Сначала выбирают строку АТВР-ВМ по частоте — серия перекрывает 960 МГц – 112 ГГц.
- КСВН моделей АТВР-ВМ — от 1,25 до 1,3: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей АТВР-ВМ — от 10 до 4000 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители АТВР-ВМ — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АТВР-ВМ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у АТВР-ВМ?
У АТВР-ВМ — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АТВР-ВМ?
Диапазон серии АТВР-ВМ — 960 МГц – 112 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АТВР-ВМ?
К карточке АТВР-ВМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM АТВР-ВМ — техническое описание 270.39 КБ
