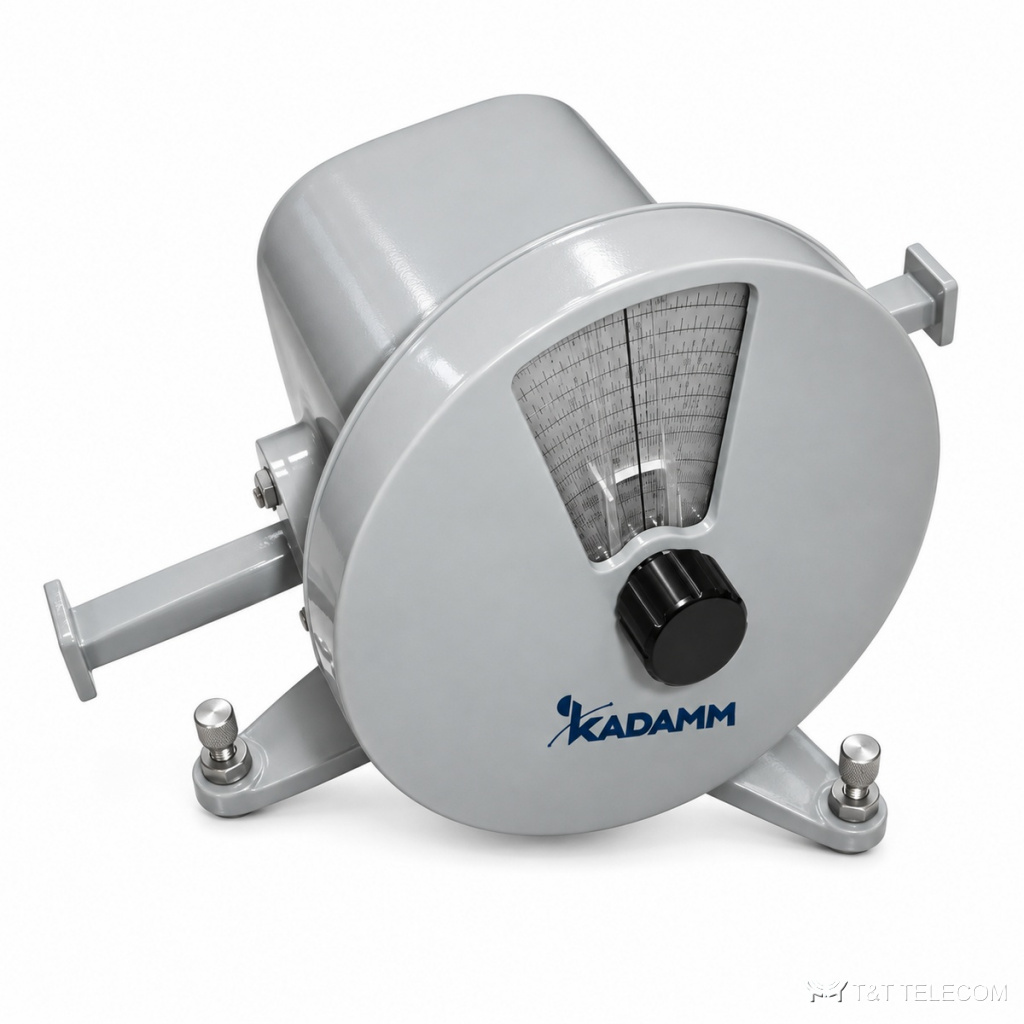

Серия KADAMM АТВР-П — серия из 10 волноводных аттенюаторов, 4,64 – 40 ГГц. Аттенюаторы АТВР-П подгоняют уровень мощности в волноводе. Параметры АТВР-П: диапазон 4,64 – 40 ГГц; соединители по таблице исполнений.
Где применяют
- Регулировка мощности — АТВР-П.
- Измерительные установки — АТВР-П.
- Защита входов приёмников — АТВР-П.
Исполнения серии АТВР-П
| Артикул | Частоты, ГГц | Волновод | Фланец | Материал |
|---|---|---|---|---|
| KADAMM АТВР-WR112-П | 6,57-9,99 | WR112 | FBP | медь |
| KADAMM АТВР-WR137-П | 5,38-8,17 | WR137 | FDP | медь |
| KADAMM АТВР-WR159-П | 4,64-7,05 | WR159 | FDP | алюминий |
| KADAMM АТВР-WR28-П | 26,5-40,0 | WR28 | FBP | медь |
| KADAMM АТВР-WR34-П | 21,7-33,0 | WR34 | FBP | медь |
| KADAMM АТВР-WR42-П | 17,6-26,7 | WR42 | FBP | медь |
| KADAMM АТВР-WR51-П | 14,5-22,0 | WR51 | FBP | медь |
| KADAMM АТВР-WR62-П | 11,9-18,0 | WR62 | FBP | медь |
| KADAMM АТВР-WR75-П | 9,84-15,0 | WR75 | FBP | медь |
| KADAMM АТВР-WR90-П | 8,20-12,40 | WR90 | FBP | медь |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,25 |
| Ослабление, дБ | 0,5-50 |
| Погрешность ослабления, ±дБ | ±0,2 ±2% |
Подбор исполнения
- Сначала выбирают строку АТВР-П по частоте — серия перекрывает 4,64 – 40 ГГц.
- Соединители АТВР-П — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АТВР-П по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у АТВР-П?
У АТВР-П — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АТВР-П?
Диапазон серии АТВР-П — 4,64 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АТВР-П?
К карточке АТВР-П приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
