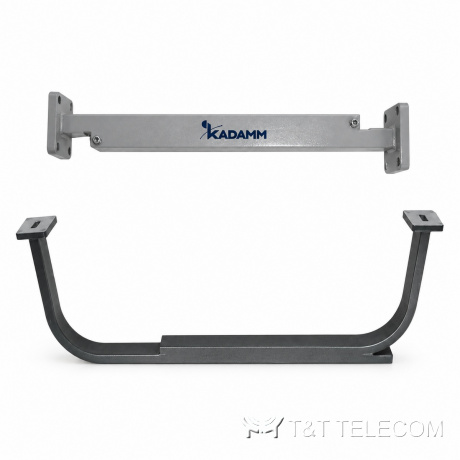

Серия волноводных аттенюаторов KADAMM АТВ-О — 960 МГц – 112 ГГц, соединители по таблице исполнений, 44 модели

Серия волноводных аттенюаторов KADAMM АТВ-О — 960 МГц – 112 ГГц, соединители по таблице исполнений, 44 модели
Волноводные нагрузки и аттенюаторы
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АТВ-О — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

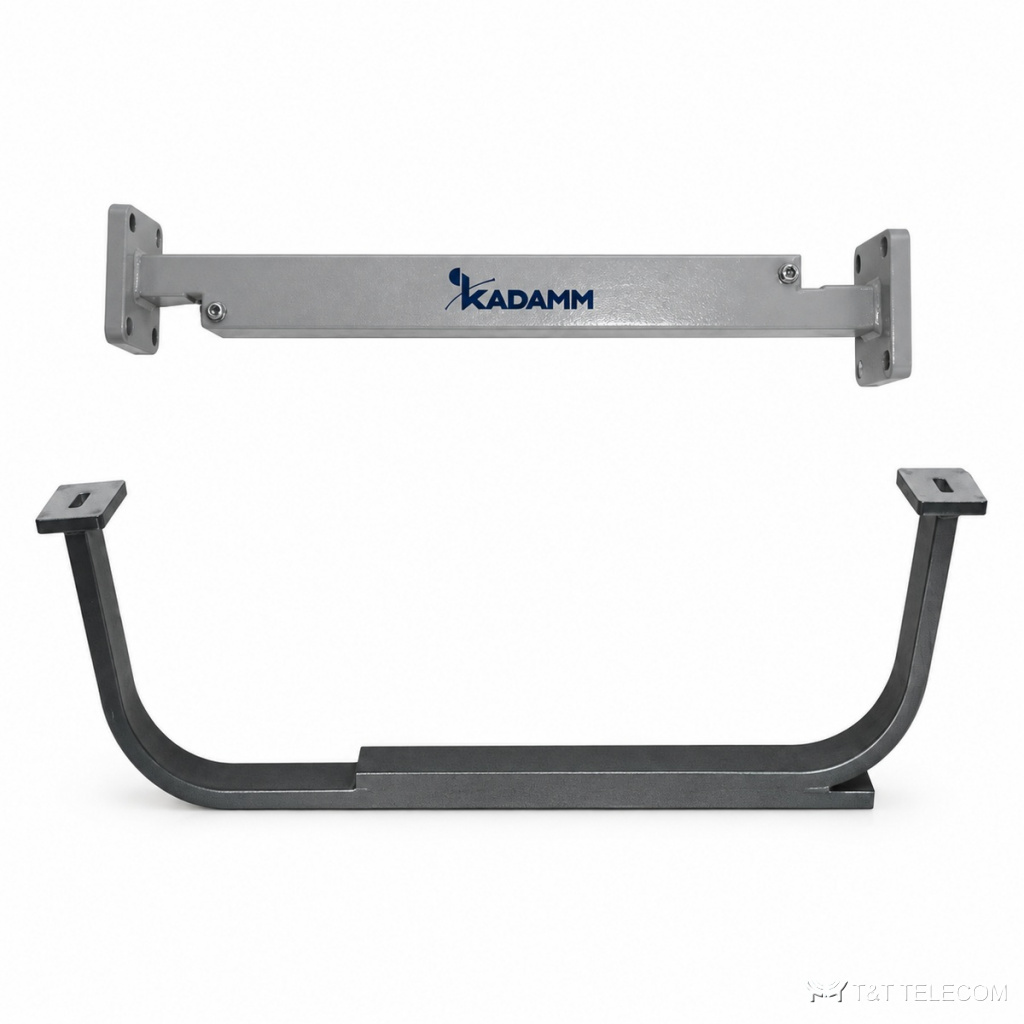

Серия KADAMM АТВ-О — серия из 44 волноводных аттенюаторов, 960 МГц – 112 ГГц. Аттенюаторы АТВ-О подгоняют уровень мощности в волноводе. Основное о АТВ-О: диапазон 960 МГц – 112 ГГц; соединители по таблице исполнений; КСВН 1,2–1,25.

Где применяют

  • Регулировка мощности — АТВ-О.
  • Измерительные установки — АТВ-О.
  • Защита входов приёмников — АТВ-О.

Исполнения серии АТВ-О

АртикулЧастоты, ГГцКСВНВолноводФланецМатериал
KADAMM АТВ-WR10-О73,8-1121,25WR10FUGPмедь
KADAMM АТВ-WR10-ОУ73,8-1121,25WR10FUGPмедь
KADAMM АТВ-WR112-О6,57-9,991,2WR112FBPмедь
KADAMM АТВ-WR112-ОУ6,57-9,991,2WR112FBPмедь
KADAMM АТВ-WR12-О60,5-91,91,25WR12FUGPмедь
KADAMM АТВ-WR12-ОУ60,5-91,91,25WR12FUGPмедь
KADAMM АТВ-WR137-О5,38-8,171,2WR137FDPмедь
KADAMM АТВ-WR137-ОУ5,38-8,171,2WR137FDPмедь
KADAMM АТВ-WR15-О49,8-75,81,25WR15FUGPмедь
KADAMM АТВ-WR15-ОУ49,8-75,81,25WR15FUGPмедь
KADAMM АТВ-WR159-О4,64-7,051,2WR159FDPалюминий
KADAMM АТВ-WR159-ОУ4,64-7,051,2WR159FDPалюминий
KADAMM АТВ-WR187-О3,94-5,991,2WR187FDPалюминий
KADAMM АТВ-WR187-ОУ3,94-5,991,2WR187FDPалюминий
KADAMM АТВ-WR19-О39,2-59,61,25WR19FUGPмедь
KADAMM АТВ-WR19-ОУ39,2-59,61,25WR19FUGPмедь
KADAMM АТВ-WR22-О32,9-50,11,2WR22FUGPмедь
KADAMM АТВ-WR22-ОУ32,9-50,11,2WR22FUGPмедь
KADAMM АТВ-WR229-О3,22-4,901,2WR229FDPалюминий
KADAMM АТВ-WR229-ОУ3,22-4,901,2WR229FDPалюминий
KADAMM АТВ-WR28-О26,5-40,01,2WR28FBPмедь
KADAMM АТВ-WR28-ОУ26,5-40,01,2WR28FBPмедь
KADAMM АТВ-WR284-О2,60-3,951,2WR284FDPалюминий
KADAMM АТВ-WR284-ОУ2,60-3,951,2WR284FDPалюминий
KADAMM АТВ-WR34-О21,7-33,01,2WR34FBPмедь
KADAMM АТВ-WR34-ОУ21,7-33,01,2WR34FBPмедь
KADAMM АТВ-WR340-О2,17-3,301,2WR340FDPалюминий
KADAMM АТВ-WR340-ОУ2,17-3,301,2WR340FDPалюминий
KADAMM АТВ-WR42-О17,6-26,71,2WR42FBPмедь
KADAMM АТВ-WR42-ОУ17,6-26,71,2WR42FBPмедь
KADAMM АТВ-WR430-О1,72-2,611,2WR430FDPалюминий
KADAMM АТВ-WR430-ОУ1,72-2,611,2WR430FDPалюминий
KADAMM АТВ-WR51-О14,5-22,01,2WR51FBPмедь
KADAMM АТВ-WR51-ОУ14,5-22,01,2WR51FBPмедь
KADAMM АТВ-WR510-О1,45-2,201,2WR510FDPалюминий
KADAMM АТВ-WR510-ОУ1,45-2,201,2WR510FDPалюминий
KADAMM АТВ-WR62-О11,9-18,01,2WR62FBPмедь
KADAMM АТВ-WR650-О1,13-1,731,2WR650FDPалюминий
KADAMM АТВ-WR650-ОУ1,13-1,731,2WR650FDPалюминий
KADAMM АТВ-WR75-О9,84-15,01,2WR75FBPмедь
KADAMM АТВ-WR770-О0,96-1,461,2WR770FDPалюминий
KADAMM АТВ-WR770-ОУ0,96-1,461,2WR770FDPалюминий
KADAMM АТВ-WR90-О8,20-12,401,2WR90FBPмедь
KADAMM АТВ-WR90-ОУ8,20-12,401,2WR90FBPмедь

Общие характеристики

ПараметрЗначение
Ослабление, дБ3-60
Неравномерность, ±дБ±0,5-1,8

Как выбрать модель

  • Полоса модели АТВ-О должна перекрывать рабочие частоты (серия: 960 МГц – 112 ГГц).
  • КСВН моделей АТВ-О — от 1,2 до 1,25: чем ниже, тем меньше отражение в тракте.
  • Соединители АТВ-О — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АТВ-О по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у АТВ-О?
У АТВ-О — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АТВ-О?
Диапазон серии АТВ-О — 960 МГц – 112 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на АТВ-О?
К карточке АТВ-О приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
