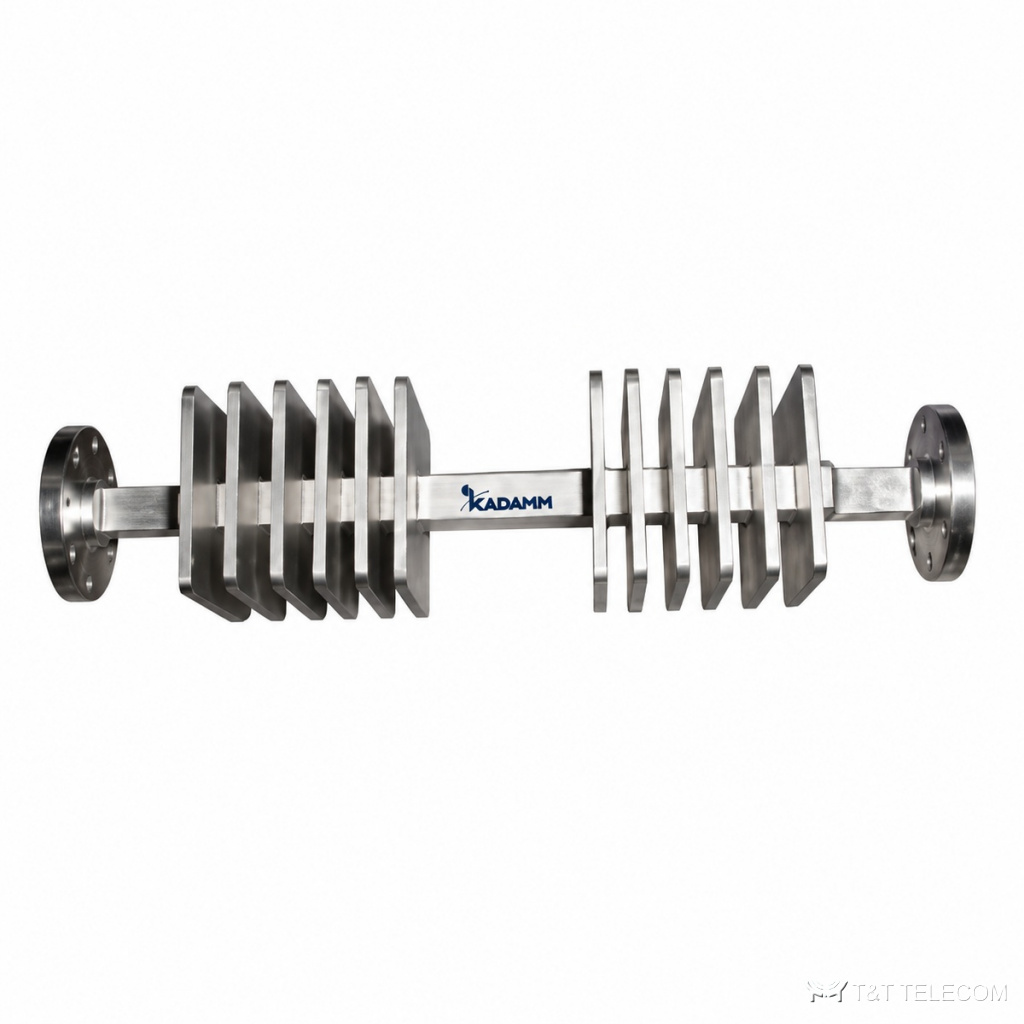

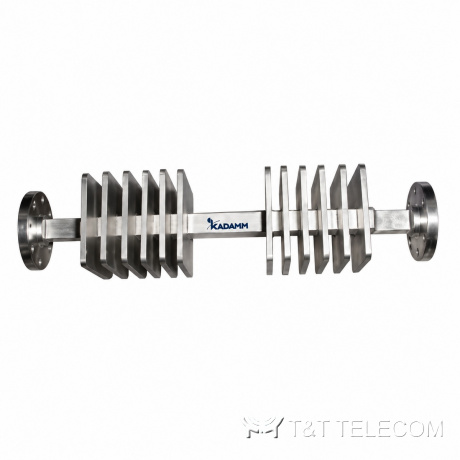

Серия волноводных аттенюаторов KADAMM АТВ-О-ВМ — 750 МГц – 817 ГГц, соединители по таблице исполнений, 25 моделей

Серия волноводных аттенюаторов KADAMM АТВ-О-ВМ — 750 МГц – 817 ГГц, соединители по таблице исполнений, 25 моделей
Волноводные нагрузки и аттенюаторы
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АТВ-О-ВМ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM АТВ-О-ВМ — серия из 25 волноводных аттенюаторов, 750 МГц – 817 ГГц. АТВ-О-ВМ ослабляют сигнал в волноводном тракте на заданную величину. Основное о АТВ-О-ВМ: диапазон 750 МГц – 817 ГГц; соединители по таблице исполнений; КСВН 1,2–1,25; мощность 10–4000 Вт.

Область применения

  • Измерительные установки — АТВ-О-ВМ.
  • Защита входов приёмников — АТВ-О-ВМ.
  • Регулировка мощности — АТВ-О-ВМ.

Исполнения серии АТВ-О-ВМ

АртикулЧастоты, ГГцМощн., ВтКСВНВолноводФланецМатериалНеравномерность, ±дБ
KADAMM АТВ-WR10-ОМ73,8-11210-2001,25WR10FUGPмедь±0,5-1,8
KADAMM АТВ-WR112-ОМ6,57-9,9910-30001,2WR112FBPмедь±0,5-1,8
KADAMM АТВ-WR12-ОМ60,5-91,910-2001,25WR12FUGPмедь±0,5-1,8
KADAMM АТВ-WR137-ОМ5,38-8,1710-30001,2WR137FDPмедь±0,5-1,8
KADAMM АТВ-WR137-ОМ-25,38-81710-30001,25WR137уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM АТВ-WR15-ОМ49,8-75,810-3001,25WR15FUGPмедь±0,5-1,8
KADAMM АТВ-WR159-ОМ4,64-7,0510-40001,2WR159FDPалюминий±0,5-1,8
KADAMM АТВ-WR187-ОМ3,94-5,9910-40001,2WR187FDPалюминий±0,5-1,8
KADAMM АТВ-WR19-ОМ39,2-59,610-3001,25WR19FUGPмедь±0,5-1,8
KADAMM АТВ-WR22-ОМ32,9-50,110-6001,2WR22FUGPмедь±0,5-1,8
KADAMM АТВ-WR229-ОМ3,22-4,9010-40001,2WR229FDPалюминий±0,5-1,8
KADAMM АТВ-WR28-ОМ26,5-40,010-6001,2WR28FBPмедь±0,5-1,8
KADAMM АТВ-WR284-ОМ2,60-3,9510-40001,2WR284FDPалюминий±0,5-1,8
KADAMM АТВ-WR34-ОМ21,7-33,010-6001,2WR34FBPмедь±0,5-1,8
KADAMM АТВ-WR340-ОМ2,17-3,3010-40001,2WR340FDPалюминий±0,5-1,8
KADAMM АТВ-WR42-ОМ17,6-26,710-6001,2WR42FBPмедь±0,5-1,8
KADAMM АТВ-WR430-ОМ1,72-2,6110-40001,2WR430FDPалюминий±0,5-1,8
KADAMM АТВ-WR51-ОМ14,5-22,010-10001,2WR51FBPмедь±0,5-1,8
KADAMM АТВ-WR510-ОМ1,45-2,2010-40001,2WR510FDPалюминий±0,5-1,8
KADAMM АТВ-WR62-ОМ11,9-18,010-10001,2WR62FBPмедь±0,5-1,8
KADAMM АТВ-WR650-ОМ1,13-1,7310-40001,2WR650FDPалюминий±0,5-1,8
KADAMM АТВ-WR75-ОМ9,84-15,010-30001,2WR75FBPмедь±0,5-1,8
KADAMM АТВ-WR770-ОМ0,96-1,4610-40001,2WR770FDPалюминий±0,5-1,8
KADAMM АТВ-WR90-ОМ8,20-12,4010-30001,2WR90FBPмедь±0,5-1,8
KADAMM АТВ-WR975-ОМ0,75-1,1510-40001,25WR975уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера

Общие характеристики

ПараметрЗначение
Ослабление, дБ3-60

На что смотреть при выборе

  • Сначала выбирают строку АТВ-О-ВМ по частоте — серия перекрывает 750 МГц – 817 ГГц.
  • КСВН моделей АТВ-О-ВМ — от 1,2 до 1,25: чем ниже, тем меньше отражение в тракте.
  • Допустимая мощность моделей АТВ-О-ВМ — от 10 до 4000 Вт; выбирайте с запасом над мощностью в тракте.
  • Соединители АТВ-О-ВМ — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АТВ-О-ВМ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия АТВ-О-ВМ?
Диапазон серии АТВ-О-ВМ — 750 МГц – 817 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на АТВ-О-ВМ?
К карточке АТВ-О-ВМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии АТВ-О-ВМ?
По таблице исполнений АТВ-О-ВМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
