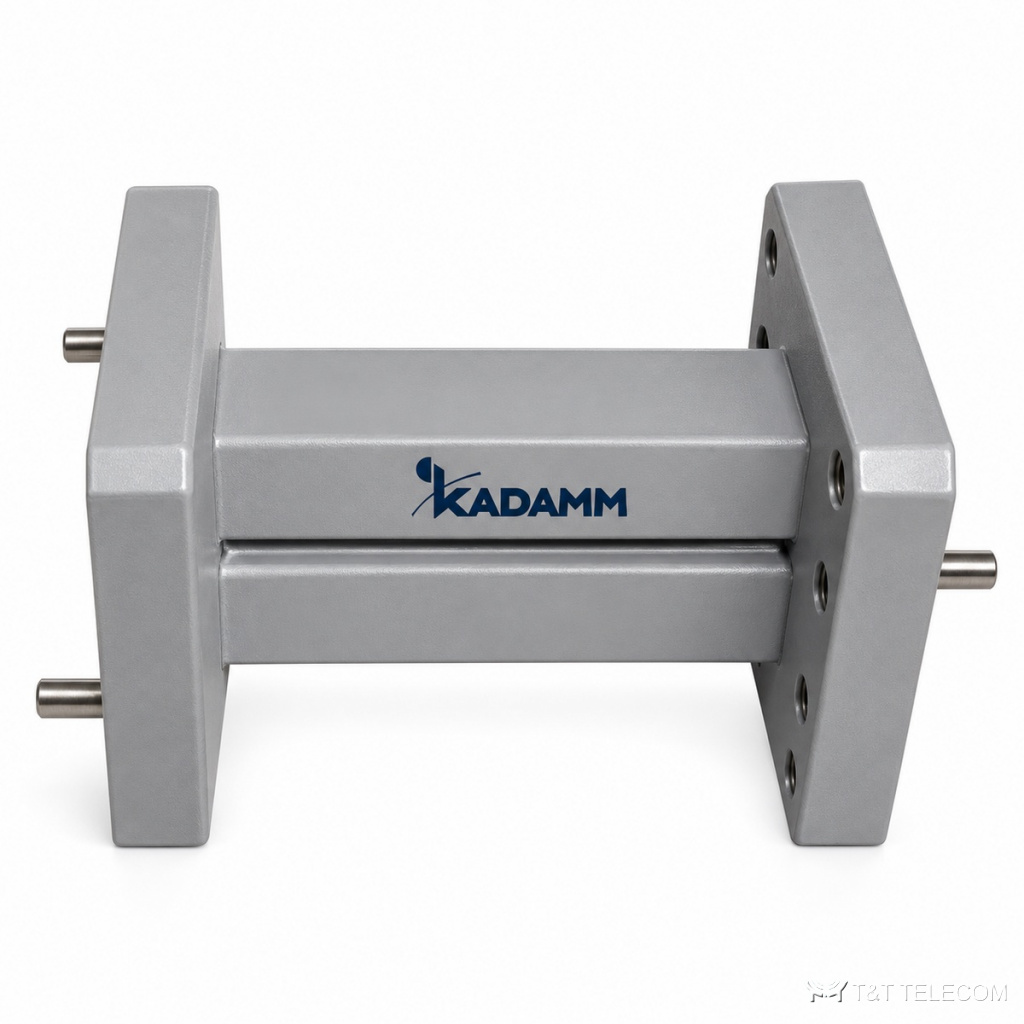

Серия волноводных аттенюаторов KADAMM АТВ-Н — 840 МГц – 40 ГГц, соединители по таблице исполнений, 13 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM АТВ-Н: серия из 13 волноводных аттенюаторов, 840 МГц – 40 ГГц. Аттенюаторы АТВ-Н подгоняют уровень мощности в волноводе. Параметры АТВ-Н: диапазон 840 МГц – 40 ГГц; соединители по таблице исполнений; КСВН 1,15–1,2.
Область применения
- Защита входов приёмников — АТВ-Н.
- Регулировка мощности — АТВ-Н.
- Измерительные установки — АТВ-Н.
Исполнения серии АТВ-Н
| Артикул | Частоты, ГГц | КСВН | Волновод | Материал |
|---|---|---|---|---|
| KADAMM АТВ-WRD110 | 11-26,5 | 1,2 | WRD110 | медь |
| KADAMM АТВ-WRD150 | 1,5-3,6 | 1,15 | WRD150 | алюминий |
| KADAMM АТВ-WRD180 | 18-40 | 1,2 | WRD180 | медь |
| KADAMM АТВ-WRD200 | 2-4,8 | 1,15 | WRD200 | алюминий |
| KADAMM АТВ-WRD250 | 2,6-7,8 | 1,15 | WRD250 | алюминий |
| KADAMM АТВ-WRD350 | 3,5-8,2 | 1,15 | WRD350 | алюминий |
| KADAMM АТВ-WRD475 | 4,75-11 | 1,15 | WRD475 | медь |
| KADAMM АТВ-WRD500 | 5-18 | 1,15 | WRD500 | медь |
| KADAMM АТВ-WRD580 | 5,8-16 | 1,15 | WRD580 | медь |
| KADAMM АТВ-WRD650 | 6,5-18 | 1,15 | WRD650 | медь |
| KADAMM АТВ-WRD700 | 7-18,5 | 1,15 | WRD700 | медь |
| KADAMM АТВ-WRD750 | 7,5-18 | 1,15 | WRD750 | медь |
| KADAMM АТВ-WRD84 | 0,84-2 | 1,15 | WRD84 | алюминий |
Общие характеристики
| Параметр | Значение |
|---|---|
| Фланец | FP |
| Неравномерность, ±дБ | ±3,5 |
Как выбрать модель
- Полоса модели АТВ-Н должна перекрывать рабочие частоты (серия: 840 МГц – 40 ГГц).
- КСВН моделей АТВ-Н — от 1,15 до 1,2: чем ниже, тем меньше отражение в тракте.
- Соединители АТВ-Н — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АТВ-Н подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на АТВ-Н?
К карточке АТВ-Н приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АТВ-Н?
По таблице исполнений АТВ-Н: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АТВ-Н?
У АТВ-Н — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM АТВ-Н — техническое описание 206.65 КБ
