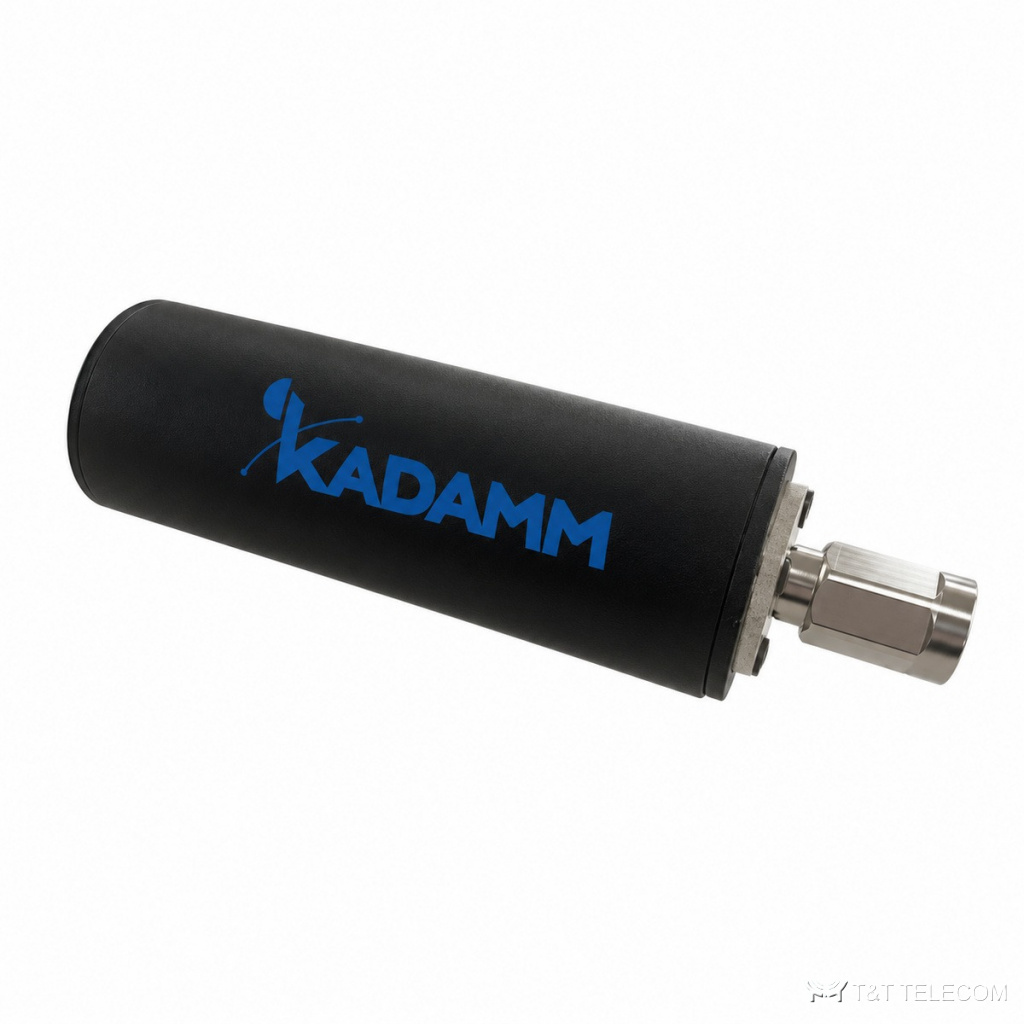

KADAMM НСП-10-3000-NEX10M — малоинтермодуляционная нагрузка 10 Вт с разъёмом NEX10 (вилка) для сотовых полос 698–2700 МГц. PIM3 до −161 дБн при 2 × 37 дБм, КСВН до 1,25, корпус диаметром 30 мм и длиной 80 мм.
Принцип работы и конструкция
НСП-10-3000-NEX10M — согласованная нагрузка: поглощает мощность и превращает её в тепло, почти ничего не отражая обратно. Ею закрывают свободные порты и проверяют тракт без излучения в эфир. Рабочая полоса НСП-10-3000-NEX10M — 698–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция НСП-10-3000-NEX10M — не более −161 дБн при 2 × 37 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН НСП-10-3000-NEX10M — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход НСП-10-3000-NEX10M — 10 Вт. Разъёмы НСП-10-3000-NEX10M: NEX10 (вилка).
Конструкция НСП-10-3000-NEX10M: габариты ø30 × 80 мм (без разъёмов); работает при −30…+65 °C.
Где применяют
- Заглушка портов на RRU и антеннах с разъёмами NEX10.
- Многооператорные системы, где важна низкая интермодуляция.
- Тестирование трактов.
- Свободные порты делителей и ответвителей, проверка тракта без излучения (НСП-10-3000-NEX10M).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–2700 МГц |
| Мощность | 10 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−161 дБн при 2 × 37 дБм |
| КСВН | ≤1,25 |
Исполнения
| Артикул | Мощность, Вт | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM НСП-10-3000-NEX10M | 10 | 698–2700 | 10 | ≤1,25 | ≤−161 дБн при 2 × 37 дБм | NEX10 (вилка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | NEX10 (вилка) |
| Габариты | ø30 × 80 мм (без разъёмов) |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+65 °C |
Как подобрать НСП-10-3000-NEX10M
- Мощность до 10 Вт.
- Разъём NEX10 (вилка).
- PIM3 −161 дБн — для чувствительных систем.
- Если на НСП-10-3000-NEX10M работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −161 дБн при 2 × 37 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM НСП-10-3000-NEX10M под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −161 дБн при 2 × 37 дБм?
Чем ниже это значение у НСП-10-3000-NEX10M, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,25?
Доля отражённой мощности при таком КСВН у НСП-10-3000-NEX10M — не больше 1,2 %, остальное уходит в антенну.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM НСП-10-3000-NEX10M — техническое описание 180.03 КБ
