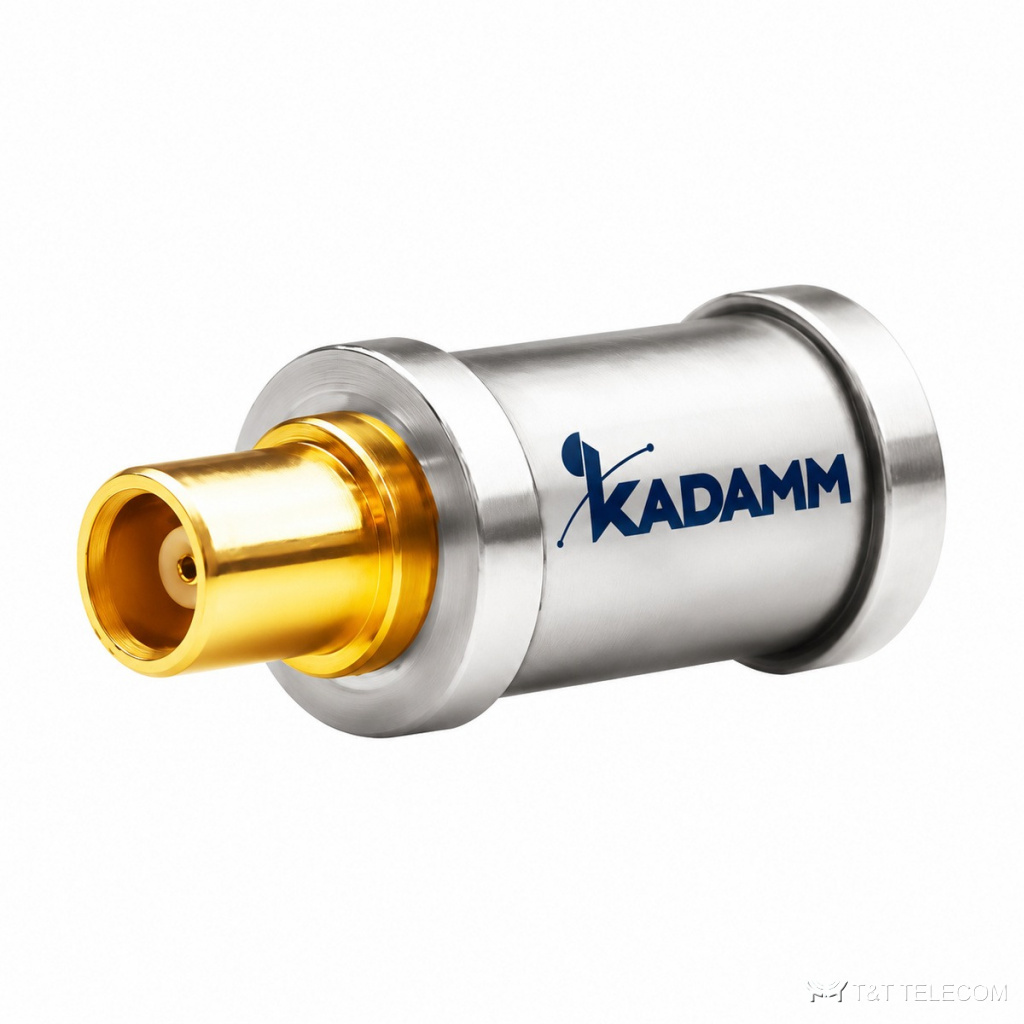

KADAMM НС-3000 — серия согласованных нагрузок 50 Ом от постоянного тока до 3000 МГц: от миниатюрной MCX на 0,5 Вт до мощных на 250–300 Вт с разъёмами 7/16 DIN, N или 4.3-10. КСВН от 1,1 до 1,2.
Как устроена НС-3000
НС-3000 — согласованная нагрузка: поглощает мощность и превращает её в тепло, почти ничего не отражая обратно. Ею закрывают свободные порты и проверяют тракт без излучения в эфир. Рабочая полоса НС-3000 — DC–3000 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
Допустимая мощность на вход НС-3000 — 0,5–300 Вт. Разъёмы НС-3000: 7/16 DIN (вилка), MCX (розетка), N или 4.3-10 или 7/16 DIN (вилка), QMA (вилка).
Где применяют
- Заглушка свободных портов делителей, мостов и комбайнеров.
- Эквивалент антенны при настройке передатчиков.
- Испытательные стенды.
- Свободные порты делителей и ответвителей, проверка тракта без излучения (НС-3000).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | DC–3000 МГц |
| Мощность | 0,5–300 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Мощность, Вт | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура |
|---|---|---|---|---|---|---|---|
| KADAMM НС-0,5-3000-MCXF | 0,5 | DC–2000 | 0,5 Вт | ≤1,20 | — | MCX (розетка) | −30…+65 °C |
| KADAMM НС-2-3000-QMAM | 2 | DC–3000 | 2 Вт | ≤ 1,10 | — | QMA (вилка) | — |
| KADAMM НС-250-3000-716M | 250 | DC–3000 | 250 Вт | ≤1,2 | — | 7/16 DIN (вилка) | −30…+65 °C |
| KADAMM НС-300-3000-43M | 300 | DC–3000 | 300 Вт | ≤1,20 | — | N или 4.3-10 или 7/16 DIN (вилка) | — |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (вилка), MCX (розетка), N или 4.3-10 или 7/16 DIN (вилка), QMA (вилка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
Как подобрать НС-3000
- Мощность — второе число в артикуле: НС-250 — 250 Вт.
- Исполнение на 0,5 Вт с MCX работает до 2000 МГц.
- Разъём выбирают по порту, который нужно нагрузить.
Поставка
Подберём исполнение KADAMM НС-3000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
