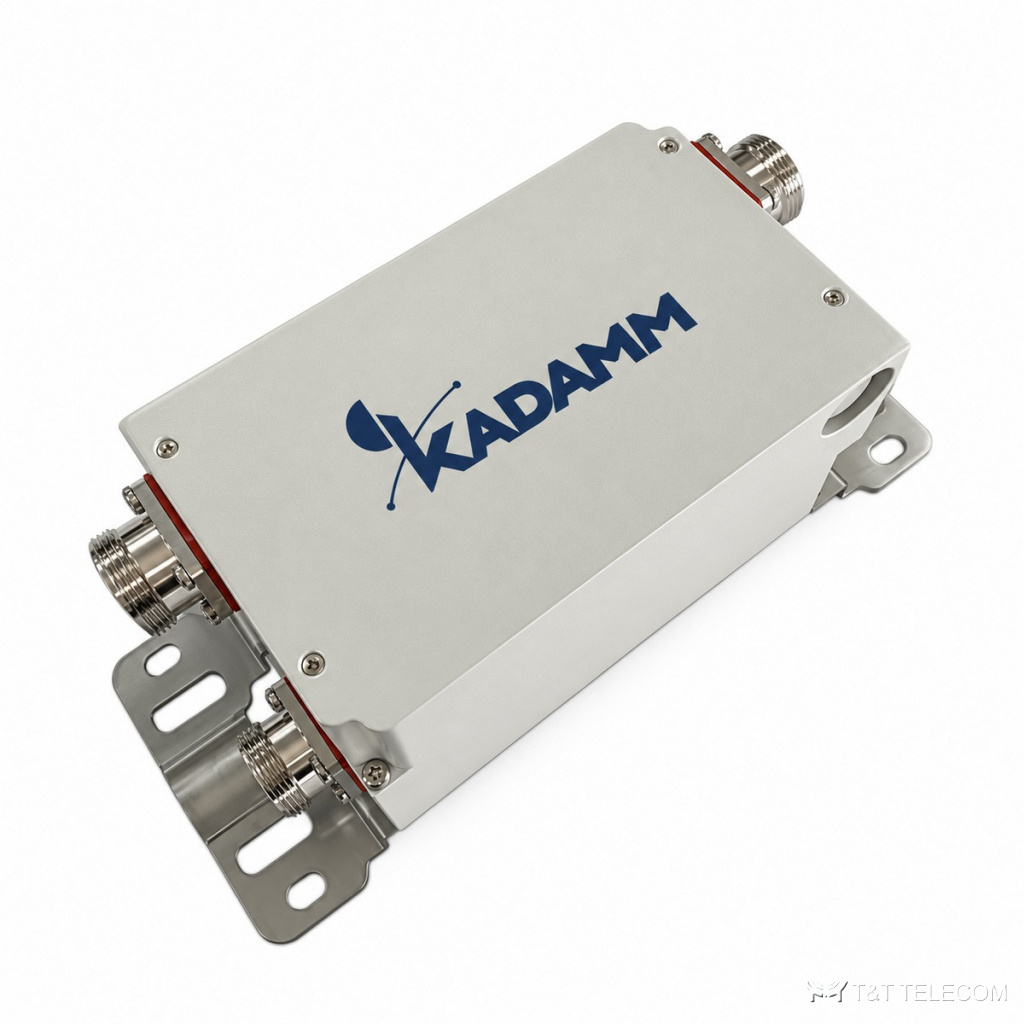

Заграждающий фильтр KADAMM ПЗФ-905/915-716 — 905–915 / 950–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПЗФ-905/915-716 — фильтр для полос 905–915 и 950–960 МГц, который подавляет 869–895 МГц более чем на 52 дБ. Потери 0,8 дБ, возвратные потери от 20 дБ, PIM3 до −153 дБн, мощность 200 Вт.
Как устроена ПЗФ-905/915-716
ПЗФ-905/915-716 пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ПЗФ-905/915-716 — 905–915 / 950–960 МГц. Пассивная интермодуляция ПЗФ-905/915-716 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
Допустимая мощность на вход ПЗФ-905/915-716 — 200 Вт. Вносимые потери ПЗФ-905/915-716 — 0,8 дБ. Развязка между портами более 52 при 869–895 МГц дБ. Конструкция ПЗФ-905/915-716: защита IP67.
Где применяют
- Защита сетей 900 МГц от передатчиков диапазона 850 МГц.
- Совмещённые площадки 850 / 900 МГц.
- Мощные тракты до 200 Вт.
- Защита приёмника от соседних передатчиков на общей площадке (ПЗФ-905/915-716).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 905–915 / 950–960 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн |
| Вносимые потери | 0,8 дБ |
| Развязка / подавление | более 52 дБ при 869–895 МГц |
| Возвратные потери | ≥ 20 дБ |
Исполнения
| Артикул | Полоса заграждения, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ПЗФ-905/915-716 | 905–915 / 950–960 | 905–915 / 950–960 | 200 Вт | ≥ 20 дБ | ≤−153 дБн | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | уточняйте у менеджера |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP67 |
Как подобрать ПЗФ-905/915-716
- Полосы пропускания — 905–915 и 950–960 МГц.
- Мощность 200 Вт.
- Тип разъёмов уточняйте при заказе.
- Суммарная мощность передатчиков на входе ПЗФ-905/915-716 — не выше 200 Вт, с запасом на пиковые значения.
- Если на ПЗФ-905/915-716 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ПЗФ-905/915-716 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у ПЗФ-905/915-716, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
