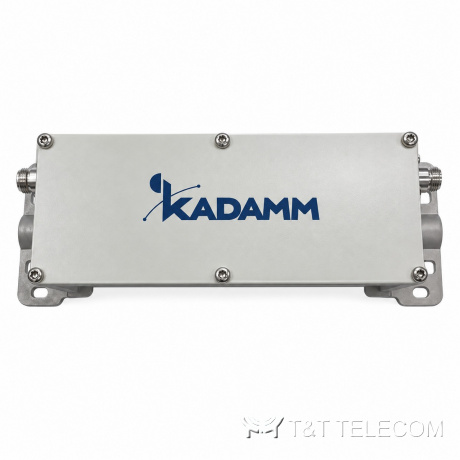

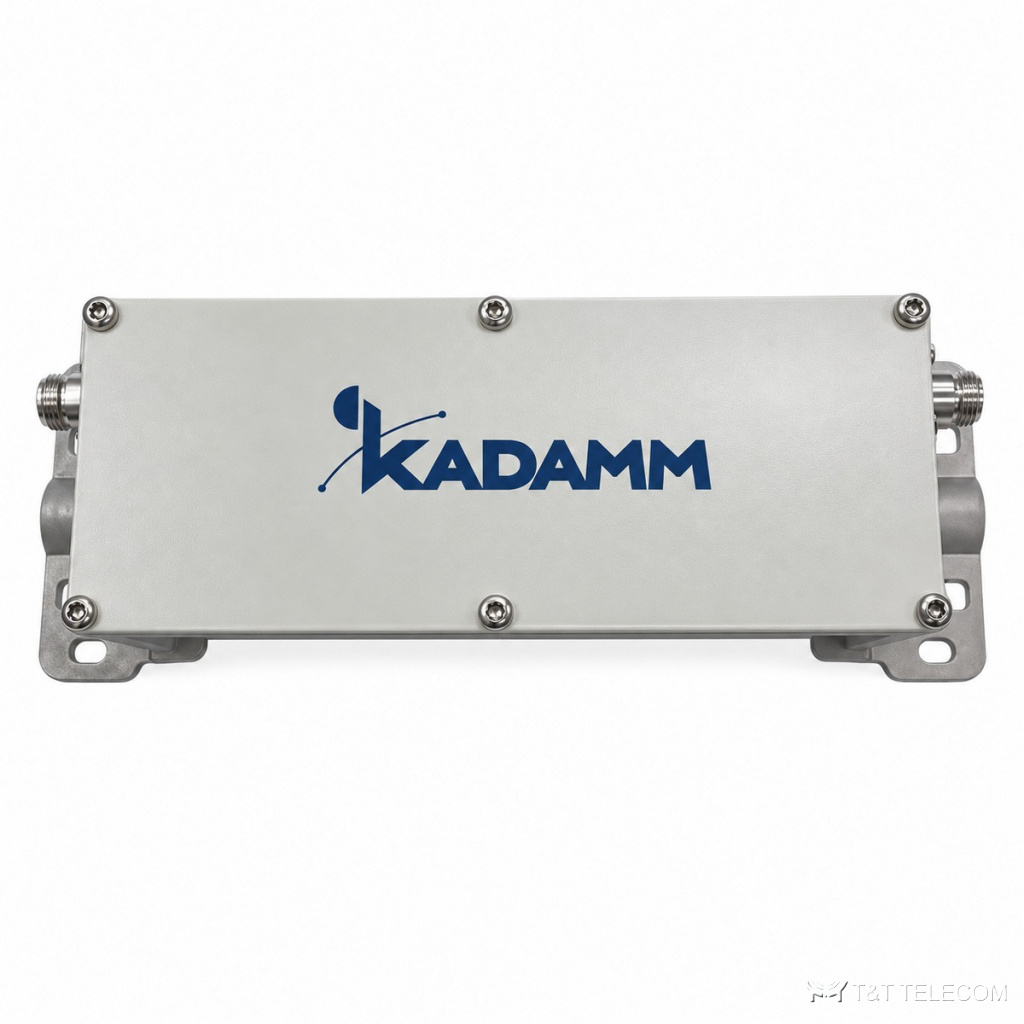

Заграждающий фильтр KADAMM ПЗФ-903,5/928-N — 903,5–928 МГц

Заграждающий фильтр KADAMM ПЗФ-903,5/928-N — 903,5–928 МГц
ФНЧ, ФВЧ и режекторные фильтры
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM ПЗФ-903,5/928-N — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ПЗФ-903,5/928-N — фильтр полосы 903,5–928 МГц, который подавляет край 899–901,5 МГц не менее чем на 30 дБ. Потери 1,6 дБ, возвратные потери от 18 дБ, мощность 100 Вт, разъёмы N.

Устройство и принцип работы

ПЗФ-903,5/928-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ПЗФ-903,5/928-N — 903,5–928 МГц. Допустимая мощность на вход ПЗФ-903,5/928-N — 100 Вт. Разъёмы ПЗФ-903,5/928-N: N.

Вносимые потери ПЗФ-903,5/928-N — 1,6 дБ. Развязка между портами не менее 30 при 899–901,5 МГц дБ. Конструкция ПЗФ-903,5/928-N: защита IP67.

Где применяют

  • Системы 915 МГц (RFID, IoT) рядом с сотовыми передатчиками 900 МГц.
  • Защита от помех на нижнем краю полосы.
  • Тракты до 100 Вт.
  • Для ПЗФ-903,5/928-N: защита приёмника от соседних передатчиков на общей площадке.

Технические характеристики

ПараметрЗначение
Рабочая полоса903,5–928 МГц
Мощность100 Вт
Волновое сопротивление50 Ом
Вносимые потери1,6 дБ
Развязка / подавление≥30 дБ при 899–901,5 МГц
Возвратные потери≥18 дБ

Исполнения

АртикулПолоса заграждения, МГцПолоса, МГцМощность, ВтКСВНPIM3Разъём
KADAMM ПЗФ-903,5/928-N903,5–928903,5–928100 Вт≥18 дБ—N

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыN
Габаритыуточняйте у менеджера
Массауточняйте у менеджера
Температура эксплуатацииуточняйте у менеджера
Степень защитыIP67

Как подобрать ПЗФ-903,5/928-N

  • Подавление нормировано на 899–901,5 МГц.
  • Мощность до 100 Вт.
  • Разъёмы N.
  • Суммарная мощность передатчиков на входе ПЗФ-903,5/928-N — не выше 100 Вт, с запасом на пиковые значения.

Поставка

Подберём исполнение KADAMM ПЗФ-903,5/928-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
