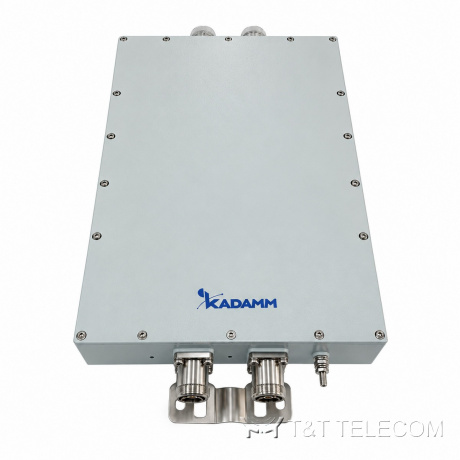

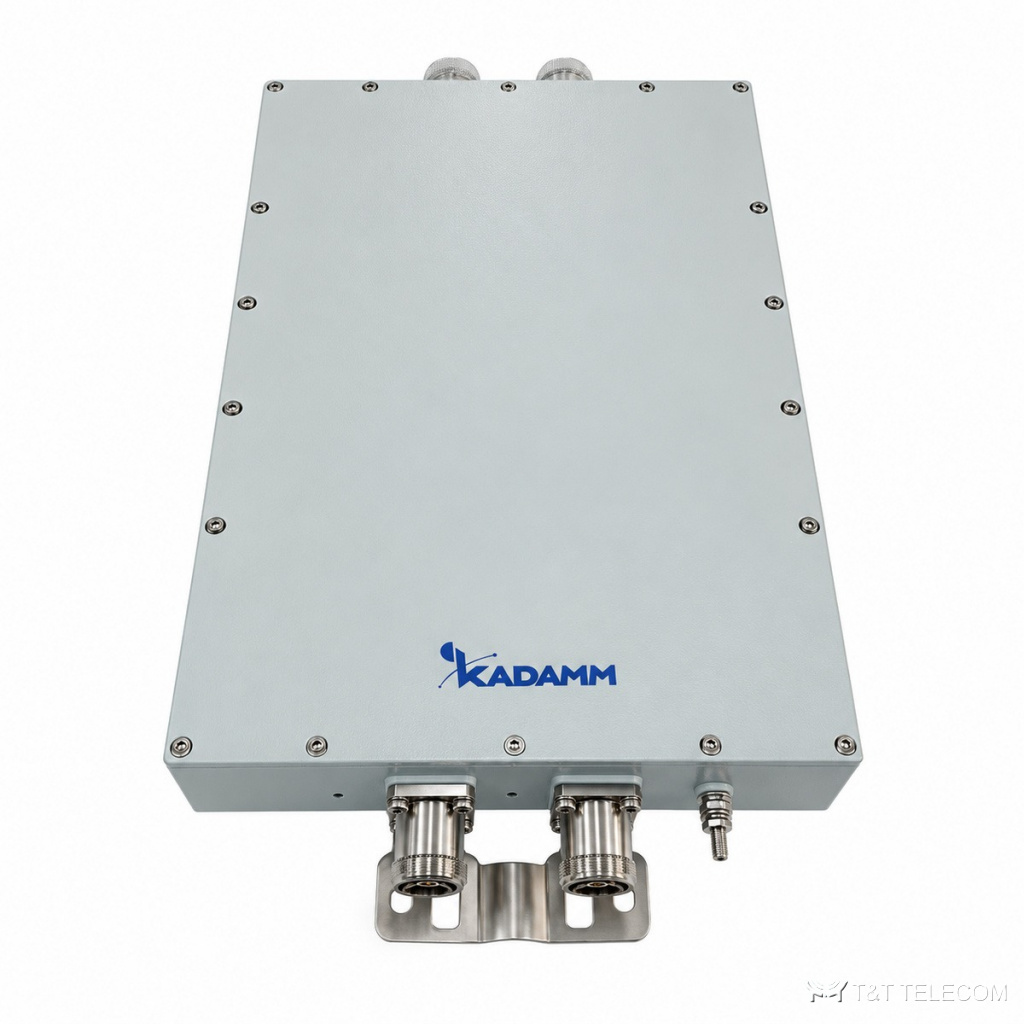

Заграждающий фильтр KADAMM ПЗФ-810/960-716 — 810–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПЗФ-810/960-716 — мощный заграждающий фильтр для диапазона 810–960 МГц с подавлением в полосе заграждения не менее 72 дБ. Непрерывная мощность 200 Вт, пиковая мощность огибающей — 3 кВт, PIM3 до −155 дБн, разъёмы 7/16 DIN.
Принцип работы и конструкция
ПЗФ-810/960-716 пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ПЗФ-810/960-716 — 810–960 МГц, в неё попадают GSM-900 и LTE-900, ISM 868 МГц. Пассивная интермодуляция ПЗФ-810/960-716 — не более −155 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
Допустимая мощность на вход ПЗФ-810/960-716 — 200 Вт. Разъёмы ПЗФ-810/960-716: 7-16 (розетка). Подавление вне полосы не менее 72 дБ. Конструкция ПЗФ-810/960-716: защита IP65; работает при −40…+55 °C.
Где применяют
- Вырезание помех в полосе 800–900 МГц на совмещённых площадках.
- Защита приёмников базовых станций от соседних мощных передатчиков.
- Мощные тракты с высоким пик-фактором.
- Защита приёмника от соседних передатчиков на общей площадке (ПЗФ-810/960-716).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 810–960 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−155 дБн |
| Вносимые потери | ≤0,5 дБ (819–824 МГц, типовое 0,30 дБ); ≤2,3 дБ (824–834 МГц, типовое 0,30 дБ); типовое 0,62 дБ (864–879 МГц, максимум — уточняйте у менеджера) |
| Подавление в полосе заграждения | ≥72 дБ |
Исполнения
| Артикул | Полоса заграждения, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ПЗФ-810/960-716 | 810–960 | 810–960 | 200 Вт (непрерывная), пиковая мощность огибающей 3 кВт | уточняйте у менеджера | ≤−155 дБн | 7-16 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7-16 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+55 °C |
| Степень защиты | IP65 |
Как подобрать ПЗФ-810/960-716
- Подавление в полосе заграждения — от 72 дБ.
- Потери по участкам полосы — в таблице характеристик.
- Разъёмы 7/16 DIN (розетка).
- Суммарная мощность передатчиков на входе ПЗФ-810/960-716 — не выше 200 Вт, с запасом на пиковые значения.
- Если на ПЗФ-810/960-716 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ПЗФ-810/960-716 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −155 дБн?
Чем ниже это значение у ПЗФ-810/960-716, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
