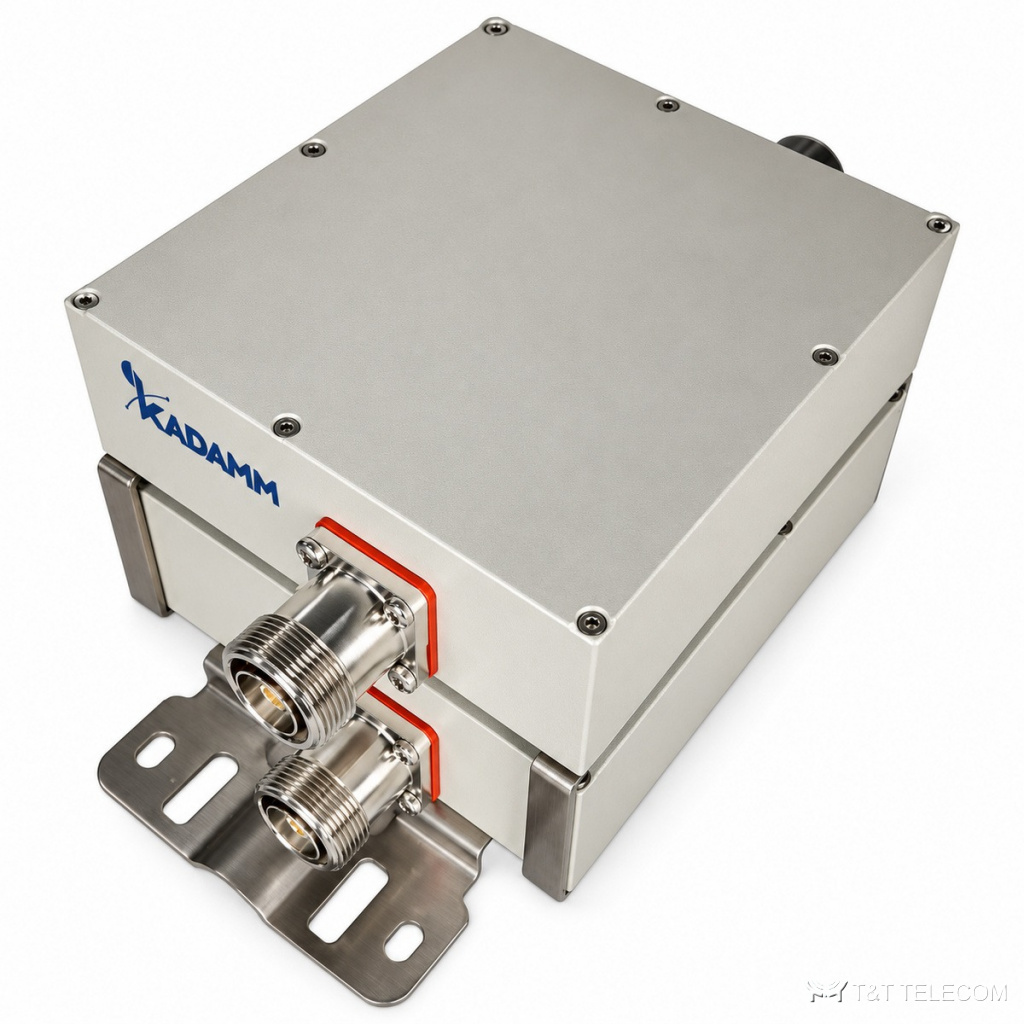

Заграждающий фильтр KADAMM ПЗФ-801/811-N — 801–811 / 842–852 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПЗФ-801/811-N — фильтр на два канала 801–811 и 842–852 МГц: подавляет соседние участки 821–824 и 866–869 МГц более чем на 60 дБ. Развязка между каналами от 60 дБ, потери 0,9 дБ, возвратные потери от 18 дБ, мощность 200 Вт.
Принцип работы и конструкция
ПЗФ-801/811-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ПЗФ-801/811-N — 801–811 / 842–852 МГц. Допустимая мощность на вход ПЗФ-801/811-N — 200 Вт. Вносимые потери ПЗФ-801/811-N — 0,9 дБ. Развязка между портами не менее 60 дБ. Подавление вне полосы более 60 дБ при 821–824 МГц / 866–869 МГц.
Где применяют
- Сети 800 МГц, где рядом работают системы на 821–824 и 866–869 МГц.
- Защита приёмников базовой станции от соседних передатчиков.
- Тракты до 200 Вт.
- Защита приёмника от соседних передатчиков на общей площадке — ПЗФ-801/811-N.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 801–811 / 842–852 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 0,9 дБ |
| Внеполосное подавление | более 60 дБ при 821–824 МГц / 866–869 МГц |
| Развязка между каналами | ≥ 60 дБ |
| Возвратные потери | не менее 18 дБ |
Исполнения
| Артикул | Полоса заграждения, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ПЗФ-801/811-N | 801–811 / 842–852 | 801–811 / 842–852 | 200 Вт | ≤ 18 дБ | — | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | уточняйте у менеджера |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать ПЗФ-801/811-N
- Каналы фиксированы — сверьте с частотным планом.
- Подавление соседних участков — более 60 дБ.
- Тип разъёмов уточняйте при заказе.
- Суммарная мощность передатчиков на входе ПЗФ-801/811-N — не выше 200 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ПЗФ-801/811-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
