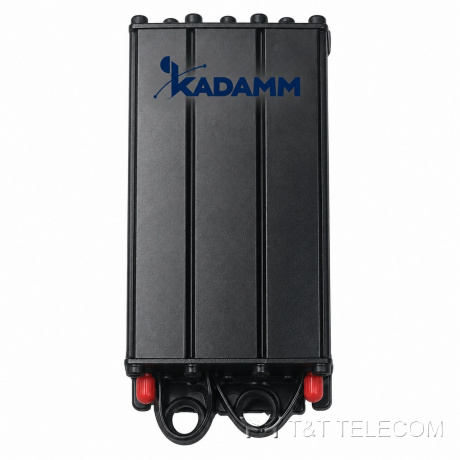

Режекторный фильтр KADAMM ПЗФ-400/520-N — заграждение 400–520 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

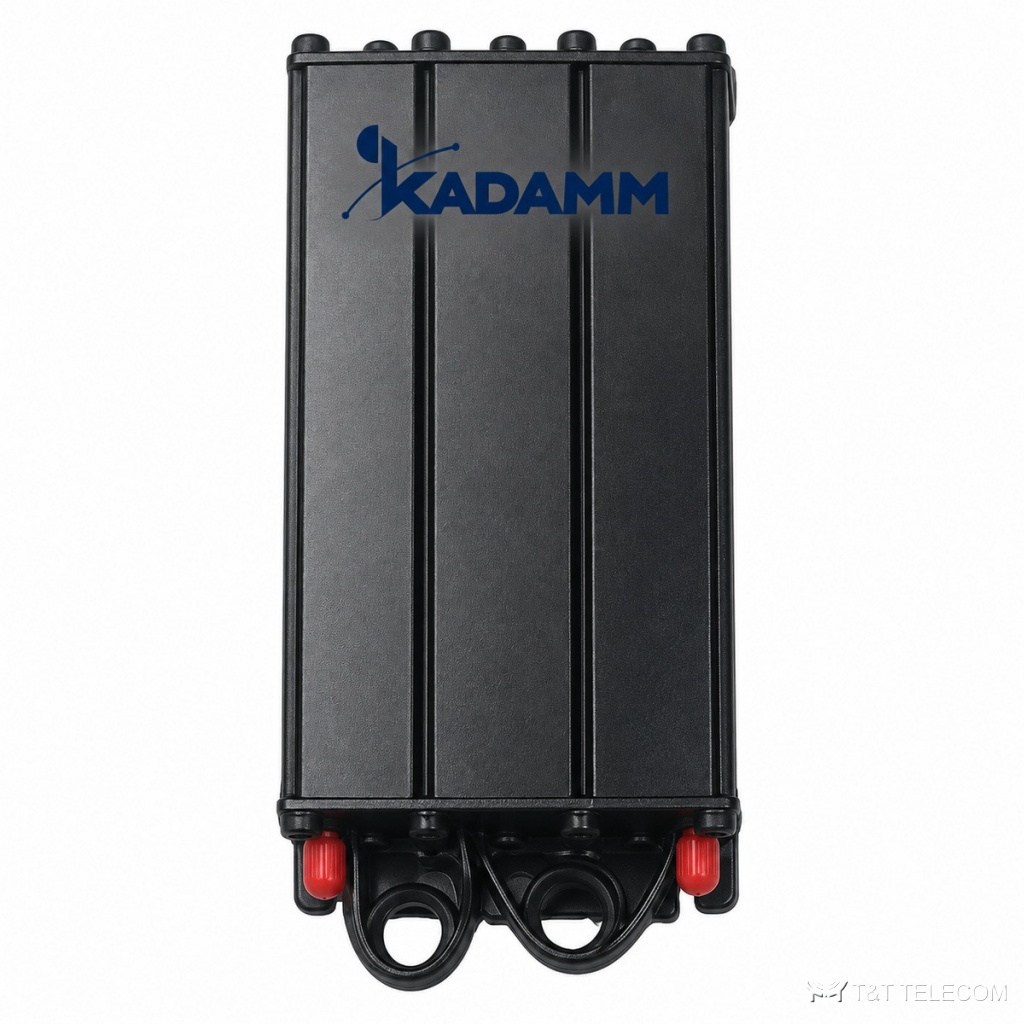

KADAMM ПЗФ-400/520-N — режекторный фильтр, 400–520 МГц. ПЗФ-400/520-N вырезает узкую полосу помехи и почти без потерь пропускает остальные частоты. Параметры ПЗФ-400/520-N коротко: потери ≤1,2 дБ; мощность 50 Вт средняя; разъёмы N.
Как устроена ПЗФ-400/520-N
ПЗФ-400/520-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ПЗФ-400/520-N — 400–520 МГц, в неё попадают LTE-450, радиосвязь 400–470 МГц. КСВН ПЗФ-400/520-N — не более 1,50: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ПЗФ-400/520-N — 50 Вт средняя. Разъёмы ПЗФ-400/520-N: BNC, SMA.
Вносимые потери ПЗФ-400/520-N — не более 1,2 дБ. Подавление вне полосы не менее 75 дБ; разнос полосы пропускания и заграждения от 1,6 МГц. Конструкция ПЗФ-400/520-N: габариты 190×78×32 мм; масса 0,5 кг; работает при −20 … +60 °C.
Где применяют
- Полосы ПЗФ-400/520-N охватывают LTE-450, радиосвязь 400–470 МГц.
- Защита приёмного тракта от мощной внеполосной помехи: ПЗФ-400/520-N включают перед приёмником.
- Для ПЗФ-400/520-N: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса заграждения | 400–520 МГц |
| Диапазон перестройки | 400–520 МГц |
| Вносимые потери | ≤1,2 дБ |
| КСВН | ≤1,50 |
| Заграждение | ≥75 дБ; разнос полосы пропускания и заграждения от 1,6 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы по заказу | BNC, SMA |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +60 °C |
| Габариты | 190×78×32 мм |
| Масса | 0,5 кг |
Исполнения и артикулы для заказа
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ПЗФ-400/520-N | 400–520 МГц | ≤1,2 дБ | КСВН ≤1,50 | 50 Вт |
Как подобрать
- Полосы ПЗФ-400/520-N (400–520 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ПЗФ-400/520-N — ≥75 дБ; разнос полосы пропускания и заграждения от 1,6 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ПЗФ-400/520-N в полосе — ≤1,2 дБ; их учитывают в расчёте уровня.
- Мощность на входах ПЗФ-400/520-N — не выше 50 Вт средняя.
- Разъёмы ПЗФ-400/520-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ПЗФ-400/520-N: −20 … +60 °C.
- Суммарная мощность передатчиков на входе ПЗФ-400/520-N — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр заграждающий (режекторный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ПЗФ-400/520-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ПЗФ-400/520-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ПЗФ-400/520-N: 400–520 МГц.
Сколько теряет сигнал в ПЗФ-400/520-N?
Вносимые потери ПЗФ-400/520-N в полосе пропускания — ≤1,2 дБ.
Какие разъёмы у ПЗФ-400/520-N?
N; другие исполнения — уточняйте при заказе.
Что означает КСВН не более 1,50?
Доля отражённой мощности при таком КСВН у ПЗФ-400/520-N — не больше 4 %, остальное уходит в антенну.
