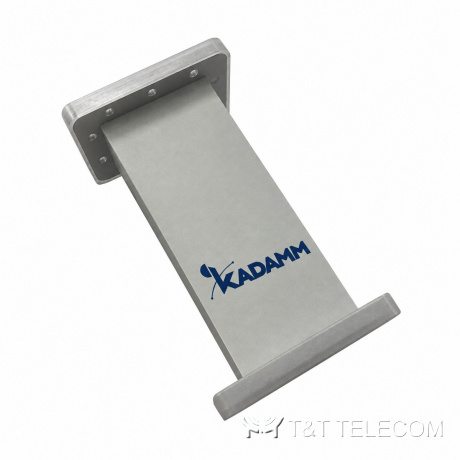

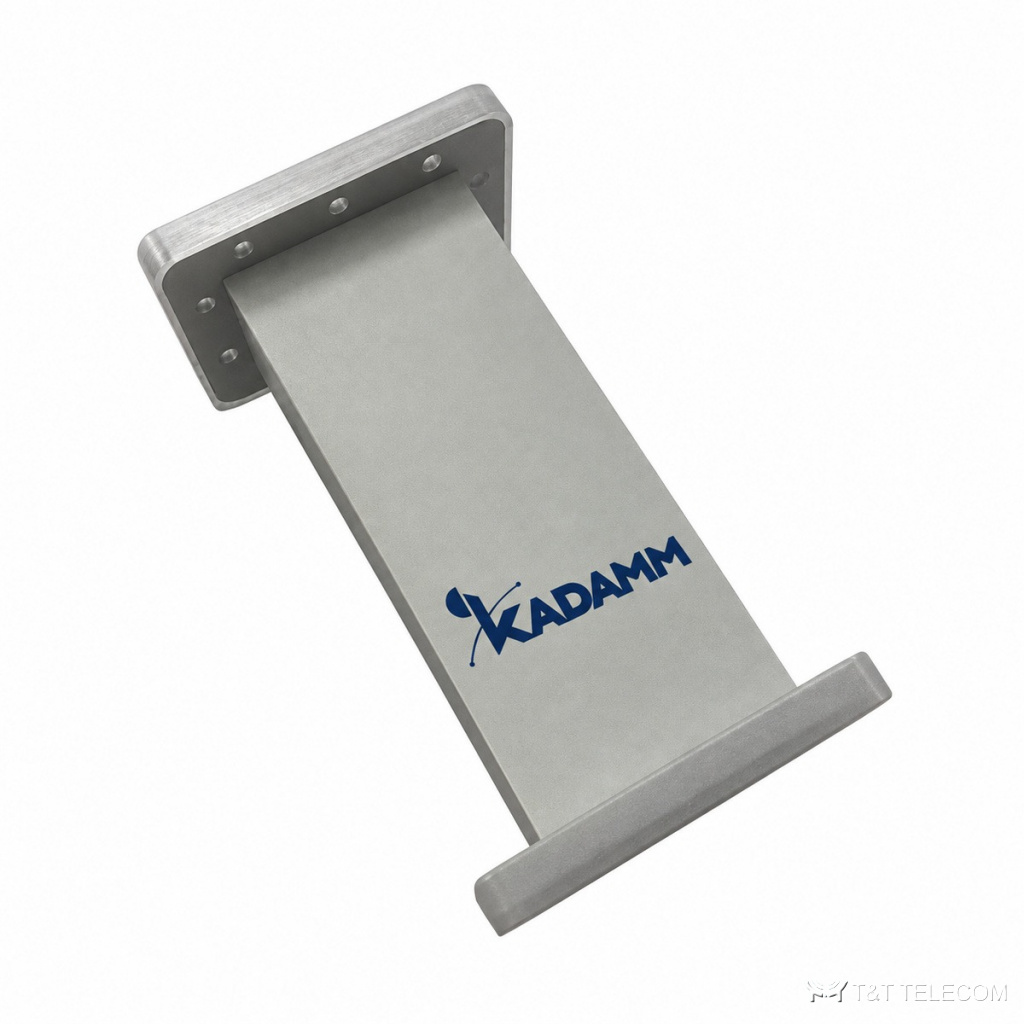

Заграждающий фильтр KADAMM ПЗФ-3700/4200-N — 3700–4200 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПЗФ-3700/4200-N — фильтр, который пропускает 3700–4200 МГц и круто подавляет полосу 5G NR ниже: −23 дБ на 3680 МГц, −47 дБ на 3640 МГц и до −79 дБ на 3500 МГц. Потери менее 0,5 дБ, КСВН до 1,3.
Устройство и принцип работы
ПЗФ-3700/4200-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ПЗФ-3700/4200-N — 3700–4200 МГц, в неё попадают 5G NR 3,8–4,2 ГГц. КСВН ПЗФ-3700/4200-N — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности.
Вносимые потери ПЗФ-3700/4200-N — менее 0,5 дБ. Конструкция ПЗФ-3700/4200-N: работает при −10…+55 °C.
Где применяют
- Защита спутниковых приёмников C-диапазона 3,7–4,2 ГГц от базовых станций 5G.
- Земные станции и телепорты рядом с сетями 5G NR.
- Приёмные тракты с разъёмами N.
- Защита приёмника от соседних передатчиков на общей площадке — ПЗФ-3700/4200-N.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 3700–4200 МГц |
| Мощность | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | менее 0,5 дБ |
| Развязка / подавление | ≤−23 дБ при 3680 МГц ≤−31 дБ при 3660 МГц ≤−47 дБ при 3640 МГц ≤−62 дБ при 3600 МГц ≤−69 дБ при 3550 МГц ≤−79 дБ при 3500 МГц |
| КСВН | ≤1,3 |
Исполнения
| Артикул | Полоса заграждения, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ПЗФ-3700/4200-N | 3700–4200 | 3700–4200 | уточняйте у менеджера | ≤1,3 | — | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | уточняйте у менеджера |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −10…+55 °C |
Как подобрать ПЗФ-3700/4200-N
- Подавление растёт по мере удаления от 3700 МГц — см. таблицу.
- Потери менее 0,5 дБ.
- Мощность уточняйте при заказе.
Поставка
Подберём исполнение KADAMM ПЗФ-3700/4200-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у ПЗФ-3700/4200-N — не больше 1,7 %, остальное уходит в антенну.
