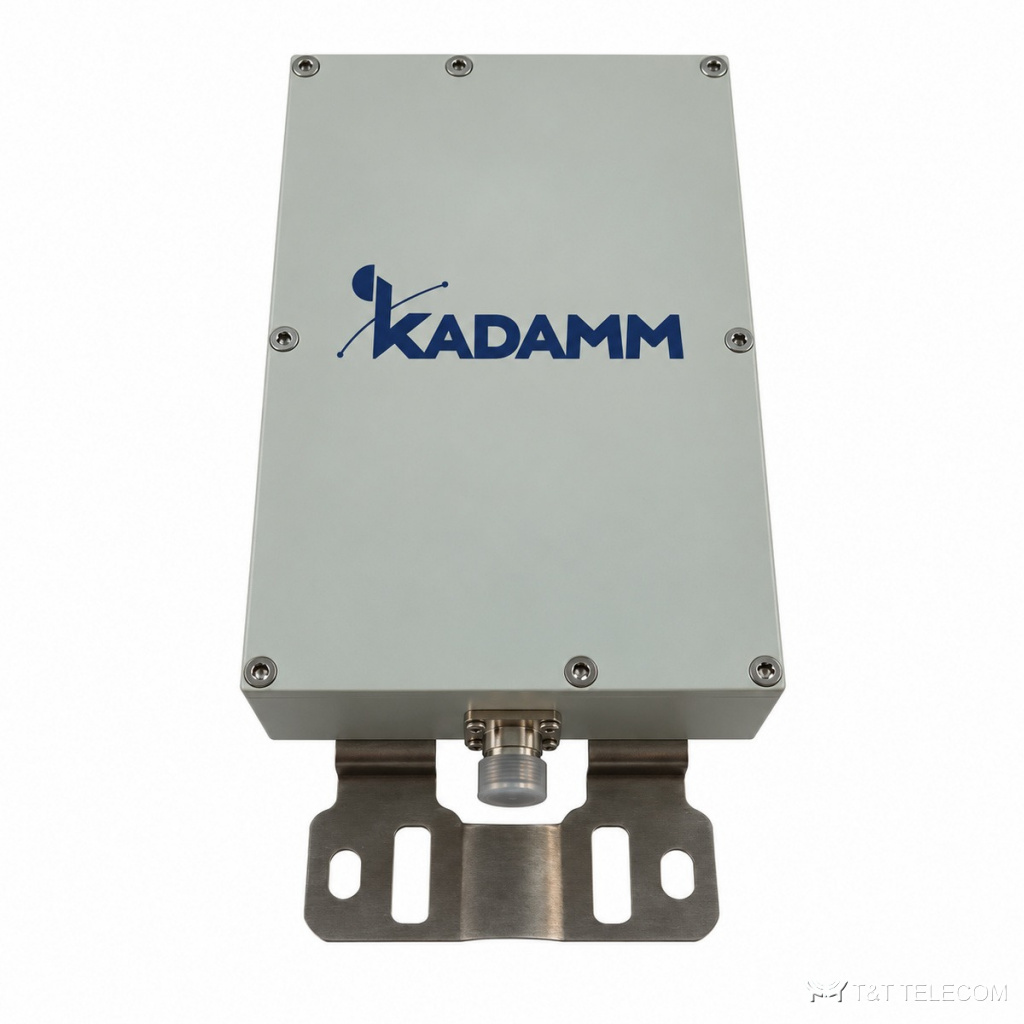

KADAMM ПЗФ-1985/2106-N — заграждающий фильтр для участков 1985–2106 и 2175–2298 МГц в диапазоне 2 ГГц: подавление от 35 дБ, потери менее 2,5 дБ, КСВН до 1,3, мощность 30 Вт.
Устройство и принцип работы
ПЗФ-1985/2106-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ПЗФ-1985/2106-N — 1985–2106 / 2175–2298 МГц. КСВН ПЗФ-1985/2106-N — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ПЗФ-1985/2106-N — 30 Вт. Разъёмы ПЗФ-1985/2106-N: N (розетка).
Вносимые потери ПЗФ-1985/2106-N — менее 2,5 дБ. Развязка между портами не менее 35 дБ.
Где применяют
- Защита оборудования от помех в полосах 2 ГГц.
- Совмещённые площадки с системами 2000–2300 МГц.
- Тракты с разъёмами N.
- Защита приёмника от соседних передатчиков на общей площадке — ПЗФ-1985/2106-N.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1985–2106 / 2175–2298 МГц |
| Мощность | 30 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | менее 2,5 дБ |
| Развязка / подавление | ≥ 35 дБ |
| КСВН | ≤1,3 |
Исполнения
| Артикул | Полоса заграждения, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ПЗФ-1985/2106-N | 1985–2106 / 2175–2298 | 1985–2106 / 2175–2298 | 30 Вт | ≤1,3 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать ПЗФ-1985/2106-N
- Полосы заграждения указаны в артикуле.
- Мощность 30 Вт — для приёмных трактов и маломощного оборудования.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе ПЗФ-1985/2106-N — не выше 30 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ПЗФ-1985/2106-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у ПЗФ-1985/2106-N — не больше 1,7 %, остальное уходит в антенну.
