KADAMM СК-Ф — серия кабельных разъёмов для фидеров: 18 исполнений 4.3-10, 7/16 DIN и N, вилки и розетки, на кабели 1/4, 1/2, 7/8 дюйма и другие. Полоса до 3000 или 6000 МГц, у 7/16 — до 11 ГГц. КСВН от 1,10, PIM3 до −160 дБн у малоинтермодуляционных исполнений. Допустимая мощность серии — 600–3000 Вт.
Как устроена СК-Ф
СК-Ф соединяет элементы тракта; от качества контакта и согласования зависит, сколько мощности отразится и какую интермодуляцию даст соединение. Рабочая полоса СК-Ф — DC–11000 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
Допустимая мощность на вход СК-Ф — 600–3000 Вт.
Где применяют
- Разделка фидеров базовых станций и DAS.

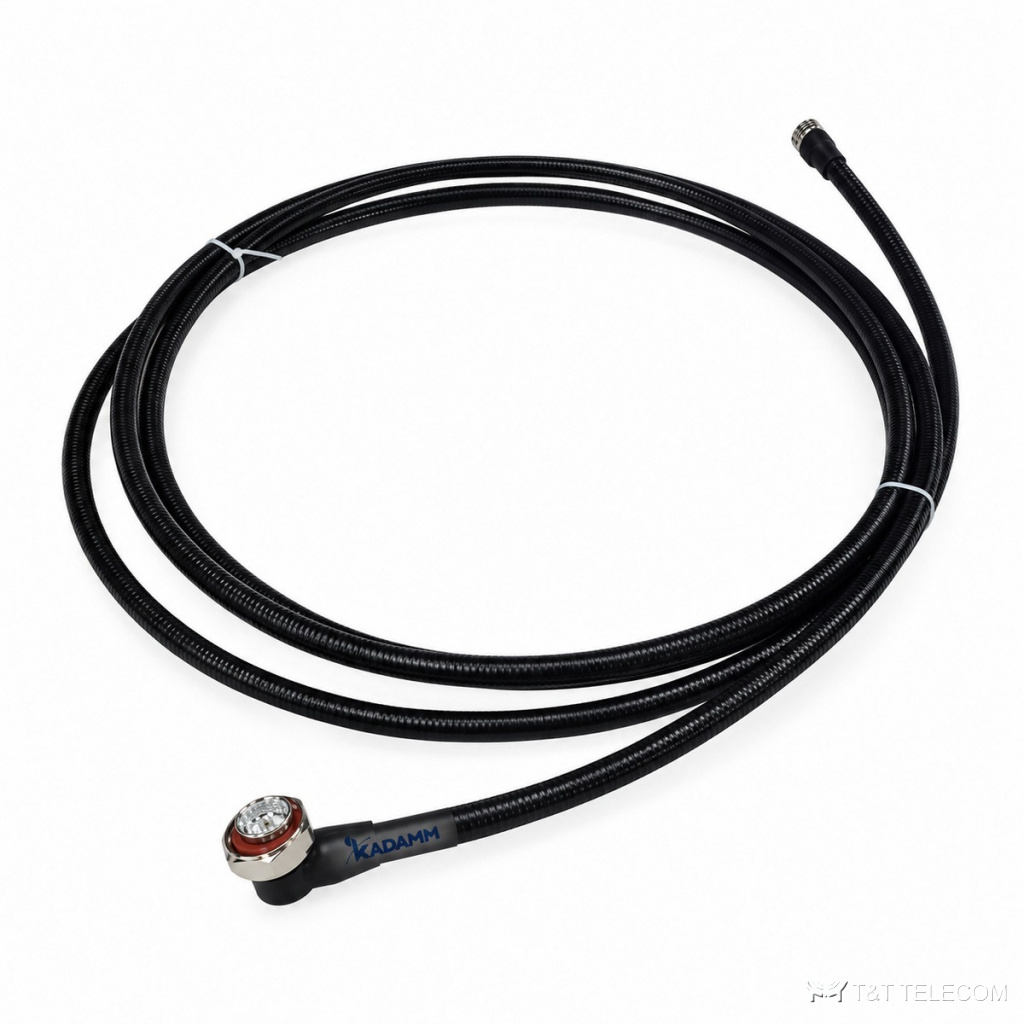

- Изготовление джамперов и перемычек на объекте.
- Многооператорные системы с требованиями к PIM.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | DC–11000 МГц |
| Мощность | 600–3000 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Разъём / кабель | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Защита | Вносимые потери |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM СК-4.3-10(В)-12С | 4.3-10(В)-12С | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−160 дБн | уточняйте у менеджера | — | — | — |
| KADAMM СК-4.3-10(В)-12С-У | 4.3-10(В)-12С-У | DC–6000 | уточняйте у менеджера | ≤1,10 (DC–3 ГГц), ≤1,25 (3–6 ГГц) | ≤−155 дБн | уточняйте у менеджера | −40…+85 °C | IP67 | — |
| KADAMM СК-4.3-10(В)-240 | 4.3-10(В)-240 | DC–3000 | уточняйте у менеджера | ≤ 1,12 | ≤−160 дБн | 4.3-10 (вилка) | −40…+85 °C | — | ≤0,1 дБ |
| KADAMM СК-4.3-10(Р)-12 | 4.3-10(Р)-12 | DC–6000 | уточняйте у менеджера | ≤1,15(DC–3 ГГц) | ≤−155 дБн | 4.3-10 (розетка) | — | IP67 | — |
| KADAMM СК-4.3-10(Р)-240 | 4.3-10(Р)-240 | DC–3000 | уточняйте у менеджера | ≤1,20 | — | 4.3-10 (розетка) | −40…+85 °C | — | ≤0,5 дБ |
| KADAMM СК-7/16(В)-12С | 7/16(В)-12С | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−155 дБн | уточняйте у менеджера | — | — | — |
| KADAMM СК-7/16(В)-12С-У | 7/16(В)-12С-У | DC–3000 | уточняйте у менеджера | ≤ 1,10 | — | 7/16 DIN (вилка) | −40…+85 °C | — | — |
| KADAMM СК-7/16(В)-78 | 7/16(В)-78 | DC–3000 | уточняйте у менеджера | ≤ 1,10 | — | 7/16 DIN (вилка) | −40…+85 °C | — | — |
| KADAMM СК-7/16(Р)-12 | 7/16(Р)-12 | DC–11000 | 3 кВт | ≤ 1,10 | — | 7/16 DIN (розетка) | −40…+85 °C | — | — |
| KADAMM СК-7/16(Р)-78 | 7/16(Р)-78 | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−155 дБн | уточняйте у менеджера | — | — | — |
| KADAMM СК-N(В)-12 | N(В)-12 | 0,3–3000 | 0,6 кВт | уточняйте у менеджера | — | N (вилка) | — | — | 0,05 дБ |
| KADAMM СК-N(В)-12-У | N(В)-12-У | DC–3000 | уточняйте у менеджера | ≤ 1,15 | — | N (вилка) | −40…+85 °C | — | — |
| KADAMM СК-N(В)-12С | N(В)-12С | DC–6000 | уточняйте у менеджера | ≤1,20 | ≤−155 дБн | N (вилка) | — | IP68 | — |
| KADAMM СК-N(В)-240 | N(В)-240 | DC–3000 | уточняйте у менеджера | ≤1,20 | — | N (вилка) | −40…+85 °C | — | ≤0,5 дБ |
| KADAMM СК-N(В)-78 | N(В)-78 | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−155 дБн | уточняйте у менеджера | — | — | — |
| KADAMM СК-N(Р)-12 | N(Р)-12 | DC–6000 | уточняйте у менеджера | ≤1,20 | ≤−155 дБн | N (розетка) | — | IP68 | — |
| KADAMM СК-N(Р)-174 | N(Р)-174 | DC–6000 | уточняйте у менеджера | ≤1,10 | — | N (розетка) | −40…+85 °C | — | ≤0,5 дБ |
| KADAMM СК-N(Р)-78 | N(Р)-78 | DC–6000 | уточняйте у менеджера | ≤1,10 (690–960 МГц) | ≤−155 дБн | уточняйте у менеджера | — | — | — |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (вилка), 4.3-10 (розетка), 7/16 DIN (вилка), 7/16 DIN (розетка), N (вилка), N (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
| Степень защиты | по исполнению (см. таблицу исполнений) |
Как подобрать СК-Ф
- Тип разъёма, пол и кабель указаны в артикуле: СК-4.3-10(В)-12С — вилка 4.3-10 на кабель 1/2 дюйма супергибкий.
- Для малой интермодуляции выбирайте исполнения с нормированным PIM3.
- КСВН и полоса — по таблице исполнений.
Поставка
Подберём исполнение KADAMM СК-Ф под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
