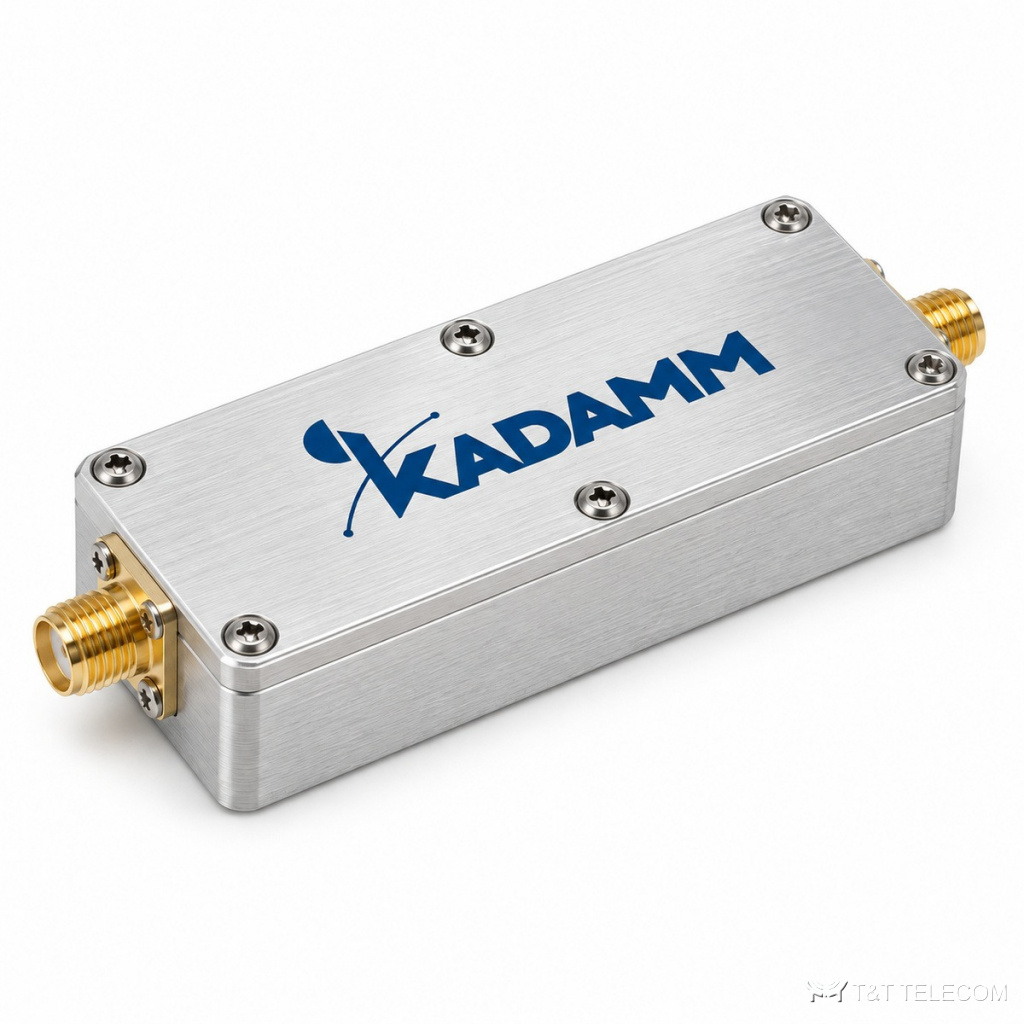

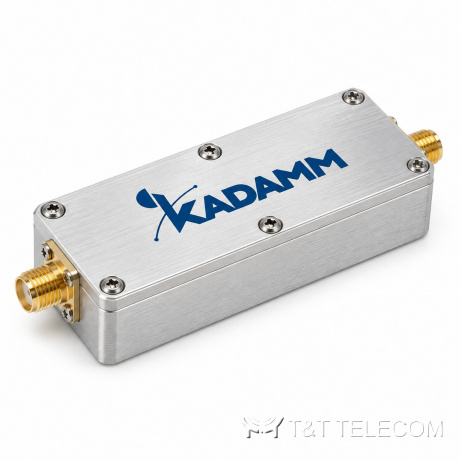

Полосовой фильтр KADAMM ФП-П-6 — 2500–5900 МГц
Полосовые фильтры
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-П-6 — полосовой фильтр, 2500–5900 МГц. Задача ФП-П-6 — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Ключевые данные ФП-П-6: потери ≤0,3–5,5 дБ (по исполнению); мощность 4–50 Вт средняя (по исполнению); разъёмы N и SMA.
Принцип работы и конструкция
ФП-П-6 пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение.
Где применяют
- Полосы ФП-П-6 охватывают LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- Совмещённые площадки, где рядом работают несколько систем: ФП-П-6 ограничивает полосу тракта.
- Для ФП-П-6: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы пропускания | 2500–5900 МГц (по исполнению) |
| Вносимые потери | ≤0,3–5,5 дБ (по исполнению) |
| Возвратные потери | ≥11,7–18 дБ (по исполнению) |
| Заграждение | по исполнению, см. таблицу |
| Мощность | 4–100 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | по исполнению: розетка SMA; розетка N; уточняйте у менеджера (выводы под пайку); розетка MCX |
| Габариты | по исполнению, см. таблицу |
| Рабочая температура | −20 … +60 °C (ФП-3670/3730-SMA); для остальных исполнений уточняйте у менеджера |
Исполнения и артикулы для заказа
| Артикул | Полоса | Потери | Согласование | Заграждение | Мощность | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM ФП-2500/3500-SMA | 2500–3500 МГц | ≤0,7 дБ | возвратные потери ≥12 дБ | ≥55 дБ на 0–1,7 ГГц; ≥55 дБ на 3,8–5,5 ГГц | 10 Вт | розетка SMA | 162,6×24×28 мм |
| KADAMM ФП-2668/3132-SMA | 2668–3132 МГц | ≤4 дБ | возвратные потери ≥14 дБ | ≥65 дБ на DC–2618 МГц; ≥65 дБ на 3182–6000 МГц | 50 Вт | розетка SMA | 120×40×21,5 мм |
| KADAMM ФП-2718/2722-SMA | 2718–2722 МГц | ≤2,2 дБ | возвратные потери ≥14 дБ | ≥40 дБ на DC–2711 МГц; ≥40 дБ на 2729–6000 МГц | 10 Вт | розетка SMA | 185×81×18 мм |
| KADAMM ФП-2718/2722-SMA-2 | 2718–2722 МГц | ≤4 дБ | возвратные потери ≥14 дБ | ≥65 дБ на DC–2711 МГц; ≥65 дБ на 2729–6000 МГц | 10 Вт | розетка SMA | 185×81×18 мм |
| KADAMM ФП-2800/3400-SMA | 2800–3400 МГц | ≤1,2 дБ | возвратные потери ≥12 дБ | ≥40 дБ на DC–2600 МГц; ≥40 дБ на 3700–10000 МГц | 50 Вт | розетка SMA | 80×20×12 мм |
| KADAMM ФП-2800/3500-SMA | 2800–3500 МГц | ≤1,2 дБ | возвратные потери ≥12 дБ | ≥35 дБ на DC–2600 МГц); ≥40 дБ на 3700–10000 МГц | 50 Вт | розетка SMA | 80×20×12 мм |
| KADAMM ФП-2818/2822-SMA | 2818–2822 МГц | ≤2,2 дБ | возвратные потери ≥14 дБ | ≥40 дБ на DC–2811 МГц; ≥40 дБ на 2829–6000 МГц | 10 Вт | розетка SMA | 185×81×18 мм |
| KADAMM ФП-2818/2822-SMA-2 | 2818–2822 МГц | ≤4 дБ | возвратные потери ≥14 дБ | ≥65 дБ на DC–2811 МГц; ≥65 дБ на 2829–6000 МГц | 10 Вт | розетка SMA | 185×81×18 мм |
| KADAMM ФП-2900/4100-SMA | 2900–4100 МГц | ≤0,3 дБ | возвратные потери ≥11,7 дБ | ≥66 дБ на 2000 МГц; ≥58 дБ на 5000 МГц | 10 Вт | розетка SMA | 68,33×36,07×14,98 мм |
| KADAMM ФП-3000/3400-SMA | 3000–3400 МГц | ≤1 дБ | КСВН ≤1,50 | ≥80 дБ на DC–2750 МГц; ≥50 дБ на 2750–2850 МГц; ≥50 дБ на 3550–3650 МГц; ≥80 дБ на 3650–5000 МГц | 10 Вт | розетка SMA | 120×21×17 мм |
| KADAMM ФП-3300/3800-SMA | 3300–3800 МГц | ≤1 дБ | КСВН ≤1,30 | ≥60 дБ на 0–2700 МГц; ≥60 дБ на 4400–6000 МГц | 10 Вт | розетка SMA | 113×25×25 мм |
| KADAMM ФП-3400/3700-N | 3400–3700 МГц | ≤1 дБ | возвратные потери ≥15 дБ | ≥50 дБ на DC–3200 МГц; ≥50 дБ на 3900–6000 МГц | 50 Вт | розетка N | 95×50×25 мм |
| KADAMM ФП-3400/4800-SMA | 3400–4800 МГц | ≤1 дБ | возвратные потери ≥12 дБ | ≥55 дБ на DC–2,7 ГГц; ≥55 дБ на 5,15–8,0 ГГц | 10 Вт | розетка SMA | 132,2×25×18 мм |
| KADAMM ФП-3500/5000-SMA | 3500–5000 МГц | ≤3 дБ | возвратные потери ≥12 дБ | ≥55 дБ на 0–2,5 ГГц; ≥55 дБ на 5,5–8 ГГц | 10 Вт | розетка SMA | 105,35×17×25 мм |
| KADAMM ФП-3550/3700-SMA | 3550–3700 МГц | ≤1,5 дБ | возвратные потери ≥15 дБ | ≥45 дБ на 3340 МГц; ≥45 дБ на 3800 МГц | 10 Вт | розетка SMA | 100×80×26 мм |
| KADAMM ФП-3580/3700-SMA | 3580–3700 МГц | ≤1 дБ | возвратные потери ≥15 дБ | ≥55 дБ на 0–2,5 ГГц; ≥55 дБ на 5,5–8 ГГц | 10 Вт | розетка SMA | 108×33×16 мм |
| KADAMM ФП-3670/3730-SMA | 3670–3730 МГц | ≤1 дБ | возвратные потери ≥18 дБ | ≥40 дБ на DC–3635 МГц; ≥40 дБ на 3765–6000 МГц | 10 Вт | розетка SMA | 75×50×32 мм |
| KADAMM ФП-3700/3800-SMA | 3700–3800 МГц | ≤1 дБ | возвратные потери ≥15 дБ | ≥55 дБ на 0–2,5 ГГц; ≥55 дБ на 5,5–8 ГГц | 50 Вт | розетка SMA | 108×33×16 мм |
| KADAMM ФП-3700/4200-SMA | 3700–4200 МГц | ≤1 дБ | КСВН ≤1,50 | уточняйте у менеджера | 10 Вт | розетка SMA | — |
| KADAMM ФП-4957,5/5012,5-SMA | 4957,5–5012,5 МГц | ≤0,5 дБ | возвратные потери ≥18 дБ | ≥70 дБ на 4850 МГц; ≥70 дБ на 5130 МГц | 10 Вт | розетка SMA | 100×65×22 мм |
| KADAMM ФП-5100/5900-SMA | 5100–5900 МГц | ≤0,5 дБ | возвратные потери ≥15 дБ | ≥60 дБ на 6200 МГц | 50 Вт | розетка SMA | 95×50×22 мм |
| KADAMM ФП-5150/5875-N | 5150–5250 и 5725–5875 МГц | ≤1 дБ | возвратные потери ≥18 дБ | ≥50 дБ на DC–4890 МГц; ≥50 дБ на 5438 МГц; ≥50 дБ на 5512 МГц; ≥50 дБ на 6168,8–7000 МГц | 100 Вт | розетка N | 110×43×24 мм |
| KADAMM ФП-5350/5650 | 5350–5650 МГц | ≤1,8 дБ | возвратные потери ≥14 дБ | ≥70 дБ на 5000 МГц; ≥74 дБ на 6000 МГц | 5 Вт | уточняйте у менеджера (выводы под пайку) | 38,43×18,75×6,35 мм |
| KADAMM ФП-5470/5730-N | 5470–5730 МГц | ≤1 дБ | возвратные потери ≥15 дБ | ≥65 дБ на 0–4880 МГц; ≥45 дБ на 4880–5200 МГц; ≥10 дБ на 5200–5400 МГц; ≥10 дБ на 5800–6000 МГц; ≥45 дБ на 6000 МГц | 10 Вт | розетка N | 95×78×30 мм |
| KADAMM ФП-5650/5850-SMA | 5650–5850 МГц | ≤1 дБ | возвратные потери ≥18 дБ | ≥80 дБ на 4900–5350 МГц | 20 Вт | розетка SMA | 47×34×17 мм |
| KADAMM ФП-5677,5/5702,5-MCX | 5677,5–5702,5 МГц | ≤5,5 дБ | возвратные потери ≥11,7 дБ | ≥5 дБ на 5660–5670 МГц; ≥10 дБ на 5650–5660 МГц; ≥15 дБ на 5640–5650 МГц; ≥50 дБ на 5605–5640 МГц; ≥80 дБ на 5605 МГц; ≥5 дБ на 5710–5720 МГц; ≥10 дБ на 5720–5730 МГц; ≥15 дБ на 5730–5740 МГц; ≥50 дБ на 5740–5775 МГц; ≥80 дБ на 5775–12000 МГц | 10 Вт | розетка MCX | 78×22×9 мм |
| KADAMM ФП-5720/5855-N | 5720–5855 МГц | ≤1 дБ | возвратные потери ≥15 дБ | ≥80 дБ на 1000–4000 МГц; ≥50 дБ на 5500 МГц; ≥50 дБ на 6100 МГц | 10 Вт | розетка N | 82×78×30 мм |
| KADAMM ФП-5725/5875-SMA | 5725–5875 МГц | ≤1,2 дБ | возвратные потери ≥18 дБ | ≥40 дБ на 5600 МГц; ≥40 дБ на 6000 МГц | 50 Вт | розетка SMA | 75×50×22 мм |
| KADAMM ФП-5735/5815-SMA | 5735–5815 МГц | ≤1,5 дБ | возвратные потери ≥16 дБ | ≥40 дБ на 5690 МГц; ≥40 дБ на 5835 МГц | 4 Вт | розетка SMA | 95×50×22 мм |
Как подобрать
- Сверьте частоты вашей сети с полосами ФП-П-6: 2500–5900 МГц.
- Избирательность ФП-П-6: по исполнению, см. таблицу.
- Вносимые потери ФП-П-6 в полосе — ≤0,3–5,5 дБ (по исполнению); их учитывают в расчёте уровня.
- Допустимая мощность ФП-П-6 — 4–50 Вт средняя (по исполнению); для нескольких несущих считают сумму.
- Разъёмы ФП-П-6 — N и SMA; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-П-6 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Куда ставить ФП-П-6 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-П-6: 2500–5900 МГц.
Сколько теряет сигнал в ФП-П-6?
Вносимые потери ФП-П-6 в полосе пропускания — ≤0,3–5,5 дБ (по исполнению).
Какие разъёмы у ФП-П-6?
N и sma; другие исполнения — уточняйте при заказе.
