Полосовой фильтр KADAMM ФП-П-2,7 — 980–2690 МГц
Полосовые фильтры
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

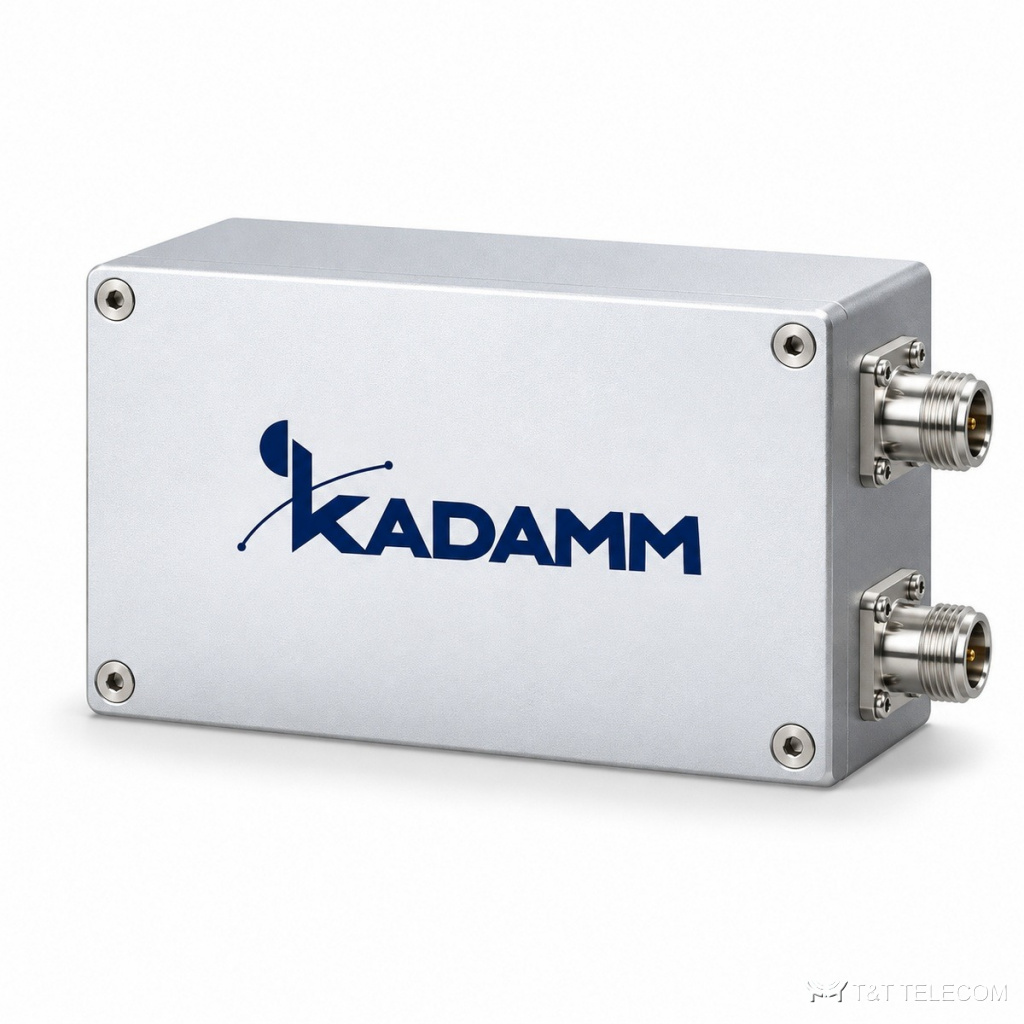

KADAMM ФП-П-2,7 — полосовой фильтр на 980–2690 МГц. Задача ФП-П-2,7 — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Основное по ФП-П-2,7: потери ≤0,4–14 дБ (по исполнению); мощность 1–100 Вт средняя (по исполнению); разъёмы N и SMA.
Принцип работы и конструкция
ФП-П-2,7 пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение.
Где применяют
- Диапазоны ФП-П-2,7 подходят для: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Подавление побочных излучений передатчика: ФП-П-2,7 на выходе усилителя.
- Монтаж ФП-П-2,7 на мачте, трубе или стене — корпус для улицы.
- Для ФП-П-2,7: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы пропускания | 832–2690 МГц (по исполнению) |
| Вносимые потери | ≤0,4–14 дБ (по исполнению) |
| Возвратные потери | ≥11–20 дБ (по исполнению) |
| Заграждение | по исполнению, см. таблицу |
| Мощность | 1–150 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−150 дБн при 2 × 43 дБм (ФП-1710/1785-SMA); для остальных исполнений уточняйте у менеджера |
| Разъёмы | по исполнению: розетка N; розетка SMA; вилка N (вход), розетка SMA (выход); розетка N (вход), розетка SMA (выход); вилка N (вход), розетка N (выход); проход постоянного тока; розетка N (по заказу SMA); розетка QMA; розетка N (IP68); вилка N (вход), розетка N (выход) |
| Габариты | по исполнению, см. таблицу |
Артикулы серии
| Артикул | Полоса | Потери | Согласование | Заграждение | Мощность | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM ФП-832/2485-N | 832–928 и 1420–1450 и 2400–2485 МГц | ≤1 дБ | возвратные потери ≥18 дБ | ≥50 дБ на DC–790 МГц; ≥50 дБ на 974 МГц; ≥50 дБ на 1349 МГц; ≥50 дБ на 1522 МГц; ≥50 дБ на 2280 МГц; ≥50 дБ на 2610–6000 МГц | 100 Вт | розетка N | 133×112×31 мм |
| KADAMM ФП-980/1260-SMA | 980–1260 МГц | ≤1 дБ | КСВН ≤1,30 | ≥20 дБ на 380–950 МГц; ≥20 дБ на 1290–2700 МГц | 50 Вт | розетка SMA | 130×83×40 мм |
| KADAMM ФП-1000/1650-SMA | 1000–1650 МГц | ≤0,6 дБ | КСВН ≤1,50 | ≥30 дБ на 0–900 МГц; ≥30 дБ на 1750–3000 МГц | 50 Вт | розетка SMA | 133×120×47 мм |
| KADAMM ФП-1020/1040-N | 1020–1040 МГц | ≤0,5 дБ | возвратные потери ≥20 дБ | ≥40 дБ на 1080–4000 МГц | 100 Вт | розетка N | 117×90×30 мм |
| KADAMM ФП-1020/1040-N-2 | 1020–1040 МГц | ≤0,6 дБ | возвратные потери ≥18 дБ | ≥40 дБ на DC–980 МГц; ≥40 дБ на 1080–3000 МГц | 20 Вт | вилка N (вход), розетка SMA (выход) | 100×50×28 мм |
| KADAMM ФП-1020/1040-N-3 | 1020–1040 МГц | ≤1 дБ | возвратные потери ≥14 дБ | ≥40 дБ на DC–1008 МГц; ≥40 дБ на 1053–3000 МГц | 1 Вт | розетка N (вход), розетка SMA (выход) | 91×52×32 мм |
| KADAMM ФП-1080/1100-N | 1080–1100 МГц | ≤0,5 дБ | возвратные потери ≥18 дБ | ≥40 дБ на DC–1040 МГц; ≥40 дБ на 1140–3000 МГц | 1 Вт | вилка N (вход), розетка SMA (выход) | 100×50×28 мм |
| KADAMM ФП-1080/1100-N-2 | 1080–1100 МГц | ≤1 дБ | возвратные потери ≥15 дБ | ≥40 дБ на DC–1065 МГц; ≥40 дБ на 1113–3000 МГц | 15 Вт | розетка N | 110×60×38 мм |
| KADAMM ФП-1080/1100-N-3 | 1080–1100 МГц | ≤1 дБ | возвратные потери ≥18 дБ | ≥40 дБ на DC–1067 МГц; ≥40 дБ на 1111–3000 МГц | 10 Вт | розетка N (вход), розетка SMA (выход) | 110×60×38 мм |
| KADAMM ФП-1086/1094-SMA | 1086–1094 МГц | ≤0,5 дБ | возвратные потери ≥20 дБ | ≥80 дБ на 921–960 МГц | 30 Вт | розетка SMA | 54×54×32 мм |
| KADAMM ФП-1100/1350-SMA | 1100–1350 МГц | ≤1 дБ | КСВН ≤1,30 | ≥100 дБ на 1050 МГц; ≥100 дБ на 1400 МГц | 1 Вт | розетка SMA | 156×96×51 мм |
| KADAMM ФП-1149/1161-SMA | 1149–1161 МГц | ≤1,5 дБ | КСВН ≤1,30 | ≥40 дБ на 1137 МГц и 1173 МГц | 50 Вт | розетка SMA | 87×60×40 мм |
| KADAMM ФП-1176/1177-N | 1176–1177 МГц | ≤12 дБ | возвратные потери ≥14 дБ | ≥20 дБ на 1175 МГц; ≥20 дБ на 1178 МГц | 20 Вт | розетка N (вход), розетка SMA (выход) | 133×56×28 мм |
| KADAMM ФП-1217/1606-N | 1217–1606 МГц | ≤2 дБ | — | ≥30 дБ на 1210 МГц; ≥30 дБ на 1616–1626,5 МГц | уточняйте | вилка N (вход), розетка N (выход); проход постоянного тока | 432×44,5×60 мм |
| KADAMM ФП-1300/2600-N | 1300–2600 МГц | ≤0,8 дБ | возвратные потери ≥11 дБ | ≥48 дБ на DC–1100 МГц; ≥39 дБ на 1100–1150 МГц; ≥25 дБ на 1150–1200 МГц; ≥55 дБ на 2800–6000 МГц | 50 Вт | розетка N | 184×32×31 мм |
| KADAMM ФП-1350/1800-N | 1350–1800 МГц | ≤1 дБ | КСВН ≤1,30 | ≥40 дБ на 2700–3600 МГц | 50 Вт | розетка N (по заказу SMA) | — |
| KADAMM ФП-1427/1518-N | 1427–1518 МГц | ≤1 дБ | возвратные потери ≥15 дБ | ≥80 дБ на DC–1400 МГц; ≥50 дБ на 1700–6000 МГц | 50 Вт | розетка N | 130×60×29 мм |
| KADAMM ФП-1500/1660-SMA | 1500–1660 МГц | ≤1 дБ | КСВН ≤1,30 | ≥100 дБ на 1450 МГц; ≥100 дБ на 1710 МГц | 1 Вт | розетка SMA | 159×96×38 мм |
| KADAMM ФП-1525/1705-SMA | 1525–1705 МГц | ≤1 дБ | КСВН ≤1,20 | ≥50 дБ на 0–1000 МГц; ≥50 дБ на 1750–2700 МГц | 30 Вт | розетка SMA | 94×79×43 мм |
| KADAMM ФП-1574,92/1575,92-N | 1574,92–1575,92 МГц | ≤14 дБ | возвратные потери ≥13 дБ | ≥20 дБ на 1573,92 МГц; ≥20 дБ на 1576,92 МГц | 20 Вт | розетка N (вход), розетка SMA (выход) | 133×56×28 мм |
| KADAMM ФП-1710/1785-QMA | 1710–1785 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥40 дБ на 1805–1880 МГц | 2 Вт | розетка QMA | 78×50×24 мм |
| KADAMM ФП-1710/1785-SMA | 1710–1785 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥40 дБ на 1805–1880 МГц | 2 Вт | розетка SMA | 78×50×24 мм |
| KADAMM ФП-1790/1800-N | 1790–1800 МГц | ≤2 дБ | возвратные потери ≥14 дБ | ≥23 дБ на 1805–1900 МГц | 15 Вт | розетка N | 96×66×35 мм |
| KADAMM ФП-1805/1880-QMA | 1805–1880 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥40 дБ на 1710–1785 МГц | 2 Вт | розетка QMA | 78×50×24 мм |
| KADAMM ФП-1805/1880-SMA | 1805–1880 МГц | ≤0,8 дБ | возвратные потери ≥15 дБ | ≥60 дБ на 1785 МГц; ≥60 дБ на 1920 МГц | 1 Вт | розетка SMA | 110×100×42 мм |
| KADAMM ФП-1881,5/1884,5-SMA | 1881,5–1884,5 МГц | ≤3,8 дБ | возвратные потери ≥14 дБ | ≥30 дБ на 1878 МГц; ≥30 дБ на 1888 МГц | 50 Вт | розетка SMA | 74×60×29 мм |
| KADAMM ФП-1920/1980-QMA | 1920–1980 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥40 дБ на 2110–2170 МГц | 2 Вт | розетка QMA | 55×55×33 мм |
| KADAMM ФП-1920/1980-SMA | 1920–1980 МГц | ≤1,2 дБ | возвратные потери ≥18 дБ | ≥60 дБ на DC–1900 МГц; ≥60 дБ на 2000–3000 МГц; ≥50 дБ на 3000–6000 МГц | 150 Вт | розетка SMA | 120×55×25 мм |
| KADAMM ФП-1950/2550-SMA | 1950–2550 МГц | ≤1 дБ | КСВН ≤1,50 | ≥40 дБ на DC–1800 МГц; ≥40 дБ на 2700–5000 МГц | 10 Вт | розетка SMA | 120×25×23 мм |
| KADAMM ФП-1980/2010-N | 1980–2010 МГц | ≤0,5 дБ | возвратные потери ≥15 дБ | ≥60 дБ на 2170–2290 МГц | 50 Вт | розетка N | 105×68×33 мм |
| KADAMM ФП-1980/2050-N | 1980–2050 МГц | ≤0,5 дБ | возвратные потери ≥18 дБ | ≥80 дБ на 2170–2290 МГц | 50 Вт | розетка N | 134,5×77,5×43 мм |
| KADAMM ФП-1980/2120-N | 1980–2120 МГц | ≤0,5 дБ | возвратные потери ≥15 дБ | ≥60 дБ на 2170–2290 МГц | 50 Вт | розетка N | 120×68×33 мм |
| KADAMM ФП-1980/2398-N | 1980–2398 МГц | ≤1 дБ | возвратные потери ≥15 дБ | ≥60 дБ на 2110–2170 МГц | 50 Вт | розетка N | 175×75×35 мм |
| KADAMM ФП-2025/2110-N | 2025–2110 МГц | ≤0,5 дБ | возвратные потери ≥15 дБ | ≥60 дБ на 2170–2290 МГц | 50 Вт | розетка N | 105×68×33 мм |
| KADAMM ФП-2110/2170-QMA | 2110–2170 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥40 дБ на 1920–1980 МГц | 2 Вт | розетка QMA | 55×55×33 мм |
| KADAMM ФП-2110/2170-SMA | 2110–2170 МГц | ≤0,5 дБ | возвратные потери ≥15 дБ | ≥60 дБ на 1970 МГц; ≥60 дБ на 2400 МГц | 1 Вт | розетка SMA | 78×60×33 мм |
| KADAMM ФП-2170/2290-N | 2170–2290 МГц | ≤0,5 дБ | возвратные потери ≥15 дБ | ≥60 дБ на 1980–2120 МГц | 50 Вт | розетка N | 120×68×33 мм |
| KADAMM ФП-2180/2300-N | 2180–2300 МГц | ≤1 дБ | возвратные потери ≥15 дБ | ≥60 дБ на 2110–2170 МГц | 50 Вт | розетка N | 225×100×35 мм |
| KADAMM ФП-2200/2290-N | 2200–2290 МГц | ≤1 дБ | возвратные потери ≥15 дБ | ≥70 дБ на 2025–2110 МГц | 50 Вт | розетка N (IP68) | 95×63×32 мм |
| KADAMM ФП-2200/2500-SMA | 2200–2500 МГц | ≤1 дБ | возвратные потери ≥18 дБ | ≥50 дБ на DC–2100 МГц | 50 Вт | розетка SMA | 117×110×26 мм |
| KADAMM ФП-2300/2400-SMA | 2300–2400 МГц | ≤1,2 дБ | возвратные потери ≥18 дБ | ≥60 дБ на 2200 МГц; ≥50 дБ на 2450 МГц | 50 Вт | розетка SMA | 100×45×31 мм |
| KADAMM ФП-2300/2620-SMA | 2300–2620 МГц | ≤1,6 дБ | возвратные потери ≥18 дБ | ≥60 дБ на DC–2200 МГц; ≥55 дБ на 2496 МГц; ≥30 дБ на 2555 МГц; ≥30 дБ на 2635 МГц | 50 Вт | розетка SMA | 91×59×24,5 мм |
| KADAMM ФП-2300/2690-SMA | 2300–2690 МГц | ≤1,2 дБ | возвратные потери ≥18 дБ | ≥55 дБ на 700–2200 МГц; ≥30 дБ на 2420–2470 МГц | 50 Вт | розетка SMA | 91×59×24,5 мм |
| KADAMM ФП-2400/2483,5-SMA | 2400–2483,5 МГц | ≤1 дБ | возвратные потери ≥18 дБ | ≥40 дБ на 0–2340 МГц; ≥40 дБ на 2540–3000 МГц | 5 Вт | розетка SMA | 82×56×28 мм |
| KADAMM ФП-2400/2500-SMA | 2400–2500 МГц | ≤0,8 дБ | возвратные потери ≥18 дБ | ≥40 дБ на DC–2370 МГц; ≥40 дБ на 2530–2700 МГц; ≥85 дБ на 2700–6000 МГц | 80 Вт | розетка SMA | 110×50,8×19 мм |
| KADAMM ФП-2400/2500-SMA-2 | 2400–2500 МГц | ≤1,2 дБ | возвратные потери ≥18 дБ | ≥60 дБ на 2300 МГц; ≥45 дБ на 2550 МГц | 50 Вт | розетка SMA | 100×55×31 мм |
| KADAMM ФП-2405/2495-N | 2405–2495 МГц | ≤0,8 дБ | возвратные потери ≥16 дБ | ≥50 дБ на DC–2370 МГц; ≥30 дБ на 2370–2390 МГц; ≥30 дБ на 2510–2530 МГц; ≥50 дБ на 2530–6000 МГц | 100 Вт | розетка N | 143×64×35 мм |
| KADAMM ФП-2500/2570-QMA | 2500–2570 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥40 дБ на 2620–2690 МГц | 2 Вт | розетка QMA | 67×50×33 мм |
| KADAMM ФП-2500/2570-SMA | 2500–2570 МГц | ≤2,4 дБ | возвратные потери ≥18 дБ | ≥45 дБ на DC–2450 МГц; ≥20 дБ на 2575–3800 МГц | 30 Вт | розетка SMA | 67×35,5×24,5 мм |
| KADAMM ФП-2500/2690-SMA | 2500–2690 МГц | ≤1,5 дБ | возвратные потери ≥15 дБ | ≥70 дБ на 2400 МГц; ≥70 дБ на 3000 МГц | 50 Вт | розетка SMA | 95×50×24 мм |
| KADAMM ФП-2550/2590-N | 2550–2590 МГц | ≤1 дБ | возвратные потери ≥18 дБ | ≥40 дБ на 2540 МГц; ≥20 дБ на 2600 МГц | 30 Вт | вилка N (вход), розетка N (выход) | 158×86×44,5 мм |
| KADAMM ФП-2570/2615-SMA | 2570–2615 МГц | ≤1,2 дБ | возвратные потери ≥18 дБ | ≥60 дБ на 2530 МГц; ≥20 дБ на 2620 МГц | 50 Вт | розетка SMA | 108×98×34 мм |
| KADAMM ФП-2620/2690-QMA | 2620–2690 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥40 дБ на 2500–2570 МГц | 2 Вт | розетка QMA | 67×50×33 мм |
| KADAMM ФП-2620/2690-SMA | 2620–2690 МГц | ≤0,4 дБ | возвратные потери ≥15 дБ | ≥60 дБ на 2570 МГц | 1 Вт | розетка SMA | 90×60×33 мм |
| KADAMM ФП-2620/2690-SMA-4 | 2620–2690 МГц | ≤1 дБ | возвратные потери ≥20 дБ | ≥50 дБ на 2520 МГц и 2790 МГц | 20 Вт | розетка SMA | 128×70×37 мм |
На что смотреть при выборе
- Полосы ФП-П-2,7 (980–2690 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-П-2,7 — по исполнению, см. таблицу: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-П-2,7 в полосе — ≤0,4–14 дБ (по исполнению); их учитывают в расчёте уровня.
- Допустимая мощность ФП-П-2,7 — 1–100 Вт средняя (по исполнению); для нескольких несущих считают сумму.
- Под разъёмы ФП-П-2,7 (N и SMA) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-П-2,7 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФП-П-2,7?
N и sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-П-2,7 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-П-2,7: 980–2690 МГц.
Сколько теряет сигнал в ФП-П-2,7?
Вносимые потери ФП-П-2,7 в полосе пропускания — ≤0,4–14 дБ (по исполнению).
