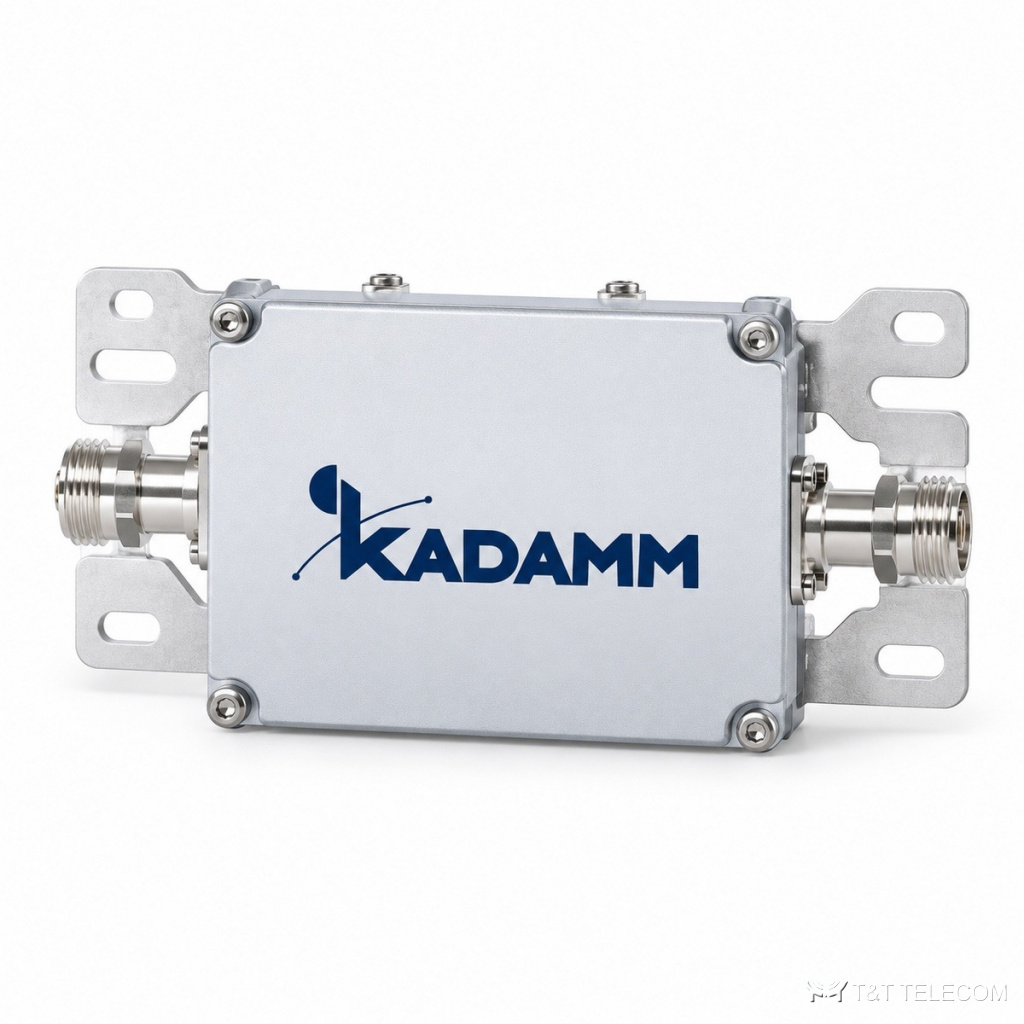

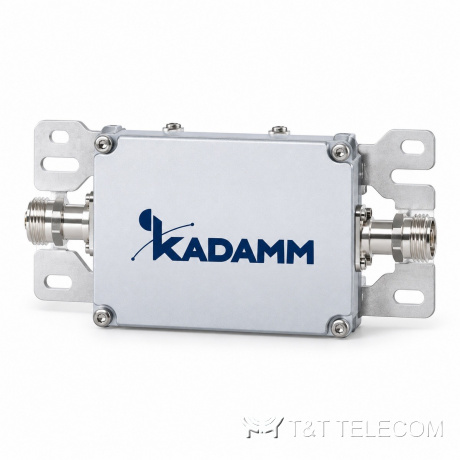

Полосовой фильтр KADAMM ФП-П-1 — 511–960 МГц
Полосовые фильтры
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-П-1 — полосовой фильтр на 511–960 МГц. Задача ФП-П-1 — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Основное по ФП-П-1: потери ≤0,6–3 дБ (по исполнению); мощность 1–300 Вт средняя (по исполнению); разъёмы N и 7-16 (DIN) и SMA.
Принцип работы и конструкция
ФП-П-1 пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение.
Область применения
- Диапазоны ФП-П-1 подходят для: LTE 700 / 800, GSM-900 и LTE-900.
- Базовые станции и ретрансляторы: ФП-П-1 ставят на вход приёмника, чтобы убрать помехи соседних операторов.
- Защита приёмника от соседних передатчиков на общей площадке (ФП-П-1).
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы пропускания | 511–960 МГц (по исполнению) |
| Вносимые потери | ≤0,6–3 дБ (по исполнению) |
| Возвратные потери | ≥14–20,8 дБ (по исполнению) |
| Заграждение | по исполнению, см. таблицу |
| Мощность | 1–300 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−150 дБн при 2 × 43 дБм (ФП-890/960-716); для остальных исполнений уточняйте у менеджера |
| Разъёмы | по исполнению: розетка N; розетка SMA; розетка QMA; розетка N (вход), вилка N (выход); розетка SMA (по заказу N); розетка 7-16 (порты 1 и 3), вилка 7-16 (порты 2 и 4); 7-16 (вилка и розетка); розетка 7-16 |
| Габариты | по исполнению, см. таблицу |
| Рабочая температура | −20 … +55 °C (ФП-806/812-N); для остальных исполнений уточняйте у менеджера |
Артикулы серии
| Артикул | Полоса | Потери | Согласование | Заграждение | Мощность | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM ФП-511/561-N | 511–561 МГц | ≤1,55 дБ | возвратные потери ≥18 дБ | ≥80 дБ на 505 МГц и 567 МГц | 200 Вт | розетка N | 183×115×50 мм |
| KADAMM ФП-559/609-N | 559–609 МГц | ≤1,6 дБ | возвратные потери ≥18 дБ | ≥80 дБ на 553 МГц и 615 МГц | 200 Вт | розетка N | 183×115×50 мм |
| KADAMM ФП-564/614-N | 564–614 МГц | ≤2 дБ | КСВН ≤1,50 | ≥30 дБ на 620–2700 МГц | 1 Вт | розетка N | 180×92×45 мм |
| KADAMM ФП-613/645-N | 613–645 МГц | ≤1 дБ | возвратные потери ≥16 дБ | ≥80 дБ на 607 МГц; ≥80 дБ на 651 МГц | 250 Вт | розетка N | 380×235×46 мм |
| KADAMM ФП-617/652-N | 617–652 МГц | ≤0,8 дБ | возвратные потери ≥20 дБ | ≥60 дБ на 663–4200 МГц | 60 Вт | розетка N | 150×90×42 мм |
| KADAMM ФП-656/668-N | 656–668 МГц | ≤1 дБ | КСВН ≤1,25 | уточняйте у менеджера | уточняйте | розетка N | — |
| KADAMM ФП-679/699-N | 679–699 МГц | ≤1 дБ | возвратные потери ≥16 дБ | ≥80 дБ на 673 МГц; ≥80 дБ на 705 МГц | 100 Вт | розетка N | 380×235×46 мм |
| KADAMM ФП-698/716-SMA | 698–716 МГц | ≤1,5 дБ | КСВН ≤1,30 | уточняйте у менеджера | уточняйте | розетка SMA | — |
| KADAMM ФП-700/740-SMA | 700–740 МГц | ≤1 дБ | возвратные потери ≥18 дБ | ≥80 дБ на DC–650 МГц; ≥80 дБ на 790–1440 МГц | 50 Вт | розетка SMA | 170×105×32,5 мм |
| KADAMM ФП-726/750-SMA | 726–750 МГц | ≤1 дБ | КСВН ≤1,30 | ≥40 дБ на 670–694 МГц | 40 Вт | розетка SMA | 137×53×31 мм |
| KADAMM ФП-757/758-N | 757–758 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥15 дБ на 757,5 МГц±1,5 МГц; ≥90 дБ на 757,5 МГц± 312,5 МГц | 5 Вт | розетка N | 263×150×43,6 мм |
| KADAMM ФП-757/788-N | 757–788 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥15 дБ на 757,5 МГц±4 МГц; ≥15 дБ на 787,5 МГц±1,5 МГц | 5 Вт | розетка N | 270×150×95 мм |
| KADAMM ФП-757/788-N-2 | 757–788 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥15 дБ на 757,5 МГц±1,5 МГц; ≥15 дБ на 787,5 МГц±4 МГц | 5 Вт | розетка N | 270×150×95 мм |
| KADAMM ФП-757/788-N-3 | 757–788 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥15 дБ на 757,5 МГц±1,5 МГц; ≥15 дБ на 787,5 МГц±4 МГц | 5 Вт | розетка N | 482,6×150×43,6 мм |
| KADAMM ФП-787/788-N | 787–788 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥15 дБ на 757,5 МГц±4 МГц; ≥15 дБ на 787,5 МГц±1,5 МГц | 5 Вт | розетка N | 482,6×150×43,6 мм |
| KADAMM ФП-787/788-N-2 | 787–788 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥15 дБ на 787,5 МГц±1,5 МГц; ≥90 дБ на 787,5 МГц± 312,5 МГц | 5 Вт | розетка N | 263×150×43,6 мм |
| KADAMM ФП-791/821-SMA | 791–821 МГц | ≤1 дБ | возвратные потери ≥15 дБ | ≥60 дБ на 832 МГц | 1 Вт | розетка SMA | 110×100×42 мм |
| KADAMM ФП-806/812-N | 806–812 МГц | ≤2 дБ | возвратные потери ≥18 дБ | ≥35 дБ на 0–796 МГц; ≥35 дБ на 822–3000 МГц | 50 Вт | розетка N | 70×70×43 мм |
| KADAMM ФП-824/835-QMA | 824–835 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥40 дБ на 869–879 МГц | 2 Вт | розетка QMA | 60×60×35 мм |
| KADAMM ФП-832/862-SMA | 832–862 МГц | ≤1,5 дБ | возвратные потери ≥18 дБ | ≥50 дБ на 758–821 МГц; ≥50 дБ на 925–3800 МГц | 10 Вт | розетка SMA | 95×65×34 мм |
| KADAMM ФП-863/870-N | 863–870 МГц | ≤2 дБ | возвратные потери ≥18 дБ | ≥40 дБ на DC–850 МГц; ≥40 дБ на 876–2700 МГц | 5 Вт | розетка N (вход), вилка N (выход) | 120×75×41 мм |
| KADAMM ФП-863/870-SMA | 863–870 МГц | ≤2 дБ | КСВН ≤1,25 | ≥60 дБ на 0–833 МГц; ≥60 дБ на 900–2000 МГц | 30 Вт | розетка SMA | 88×60×43 мм |
| KADAMM ФП-863/870-SMA-2 | 863–870 МГц | ≤1 дБ | КСВН ≤1,22 | ≥40 дБ на 0–833 МГц; ≥44 дБ на 903–3000 МГц | 30 Вт | розетка SMA (по заказу N) | 54×54×45 мм |
| KADAMM ФП-864/872-SMA | 864–872 МГц | ≤1 дБ | возвратные потери ≥20,8 дБ | ≥80 дБ на 721–735 МГц | 30 Вт | розетка SMA | 54×54×38 мм |
| KADAMM ФП-866/870-N | 866–870 МГц | ≤1 дБ | КСВН ≤1,30 | ≥50 дБ на 0–836 МГц; ≥50 дБ на 900–2000 МГц | 50 Вт | розетка N | 120×96×47 мм |
| KADAMM ФП-866/870-SMA | 866–870 МГц | ≤1 дБ | КСВН ≤1,30 | ≥50 дБ на 0–836 МГц; ≥50 дБ на 900–2000 МГц | 50 Вт | розетка SMA | 81×81×43 мм |
| KADAMM ФП-869/879-QMA | 869–879 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥40 дБ на 824–835 МГц | 2 Вт | розетка QMA | 60×60×35 мм |
| KADAMM ФП-870/875-N | 870–875 МГц | ≤2 дБ | КСВН ≤1,30 | уточняйте у менеджера | 30 Вт | розетка N | 102×118×31 мм |
| KADAMM ФП-876/925-N | 876–925 МГц | ≤2 дБ | возвратные потери ≥20 дБ | ≥30 дБ на 926–960 МГц | уточняйте | розетка N | 225×178×45 мм |
| KADAMM ФП-880/915-N | 880–915 МГц | ≤2 дБ | возвратные потери ≥14 дБ | ≥40 дБ на DC–870 МГц; ≥40 дБ на 925–2300 МГц | 50 Вт | розетка N | — |
| KADAMM ФП-880/915-QMA | 880–915 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥40 дБ на 925–960 МГц | 2 Вт | розетка QMA | 100×55×33 мм |
| KADAMM ФП-880/915-SMA | 880–915 МГц | ≤1 дБ | КСВН ≤1,30 | ≥40 дБ на 0–800 МГц; ≥40 дБ на 995–3000 МГц | 50 Вт | розетка SMA | 54×54×43 мм |
| KADAMM ФП-885/889-SMA | 885–889 МГц | ≤2 дБ | возвратные потери ≥19 дБ | ≥27 дБ на f0±5 МГц; ≥40 дБ на 909,5–930 МГц; ≥70 дБ на 930–934 МГц | 50 Вт | розетка SMA | 152×72×40 мм |
| KADAMM ФП-885/934-716 | 885–934 МГц | ≤1 дБ | возвратные потери ≥17 дБ | ≥40 дБ на DC–875 МГц; ≥40 дБ на 899–920 МГц; ≥40 дБ на 940–2000 МГц | 100 Вт | розетка 7-16 (порты 1 и 3), вилка 7-16 (порты 2 и 4) | 293×100×44 мм |
| KADAMM ФП-889/954-716 | 889–909 и 934–954 МГц | ≤0,6 дБ | возвратные потери ≥20 дБ | ≥60 дБ на 870–880 МГц | 200 Вт | 7-16 (вилка и розетка) | — |
| KADAMM ФП-890/915-SMA | 890–915 МГц | ≤2 дБ | возвратные потери ≥15 дБ | ≥30 дБ на 869–885 МГц | 50 Вт | розетка SMA | 100×65×36 мм |
| KADAMM ФП-890/954-716 | 890–909 и 935–954 МГц | ≤1,2 дБ | КСВН ≤1,40 | ≥12 дБ на 825–889 МГц; ≥32 дБ на 930–934 МГц; ≥60 дБ на 1710–2200 МГц; развязка каналов ≥30 дБ | 50 Вт | розетка 7-16 | — |
| KADAMM ФП-890/960-716 | 890–915 и 935–960 МГц | ≤0,8 дБ | КСВН ≤1,22 | ≥50 дБ на 380–880 МГц; ≥40 дБ на 880–885 МГц; ≥30 дБ на 885–888 МГц | 300 Вт | розетка 7-16 | 195×123×62 мм |
| KADAMM ФП-896/915-SMA | 896–915 МГц | ≤1,7 дБ | возвратные потери ≥17 дБ | ≥45 дБ на DC–890 МГц; ≥45 дБ на 925–3800 МГц | 10 Вт | розетка SMA | 96×66×36 мм |
| KADAMM ФП-900/930-SMA | 900–930 МГц | ≤1 дБ | КСВН ≤1,50 | ≥50 дБ на DC–800 МГц; ≥50 дБ на 1030–4000 МГц | 10 Вт | розетка SMA | 120×40×30 мм |
| KADAMM ФП-902/928-N | 902–928 МГц | ≤1,5 дБ | возвратные потери ≥14 дБ | ≥30 дБ на 896 МГц; ≥30 дБ на 934 МГц; ≥70 дБ на 5–875 МГц; ≥70 дБ на 955–2000 МГц | 90 Вт | розетка N | 177,8×76,2×21,8 мм |
| KADAMM ФП-902/928-N-4 | 902–928 МГц | ≤0,6 дБ | КСВН ≤1,30 | ≥60 дБ на 0–815 МГц; ≥60 дБ на 1015–3000 МГц | 50 Вт | розетка N | 120×96×47 мм |
| KADAMM ФП-902/928-SMA | 902–928 МГц | ≤1 дБ | КСВН ≤1,30 | ≥40 дБ на 0–815 МГц; ≥40 дБ на 1015–2700 МГц | 30 Вт | розетка SMA | 54×54×45 мм |
| KADAMM ФП-915/928-N | 915–928 МГц | ≤1,5 дБ | возвратные потери ≥18 дБ | ≥80 дБ на 0–890 МГц; ≥80 дБ на 953–2700 МГц | 50 Вт | розетка N | 190×105×50 мм |
| KADAMM ФП-915/928-SMA | 915–928 МГц | ≤1,5 дБ | КСВН ≤1,30 | ≥80 дБ на 0–862 МГц; ≥80 дБ на 978–2000 МГц | 50 Вт | розетка SMA | 88×60×43 мм |
| KADAMM ФП-925/960-QMA | 925–960 МГц | ≤3 дБ | возвратные потери ≥15 дБ | ≥40 дБ на 880–915 МГц | 2 Вт | розетка QMA | 100×55×33 мм |
| KADAMM ФП-925/960-SMA | 925–960 МГц | ≤1 дБ | возвратные потери ≥15 дБ | ≥60 дБ на 915 МГц | 1 Вт | розетка SMA | 110×100×42 мм |
| KADAMM ФП-934/960-SMA | 934–960 МГц | ≤0,8 дБ | возвратные потери ≥18 дБ | ≥45 дБ на 927 МГц и 967 МГц | 50 Вт | розетка SMA | 150×75×47 мм |
Подбор под проект
- Полосы ФП-П-1 (511–960 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-П-1 — по исполнению, см. таблицу: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-П-1 в полосе — ≤0,6–3 дБ (по исполнению); их учитывают в расчёте уровня.
- Мощность на входах ФП-П-1 — не выше 1–300 Вт средняя (по исполнению).
- Под разъёмы ФП-П-1 (N и 7-16 (DIN) и SMA) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4); SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-П-1 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФП-П-1?
N и 7-16 (din) и sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-П-1 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-П-1: 511–960 МГц.
Сколько теряет сигнал в ФП-П-1?
Вносимые потери ФП-П-1 в полосе пропускания — ≤0,6–3 дБ (по исполнению).
