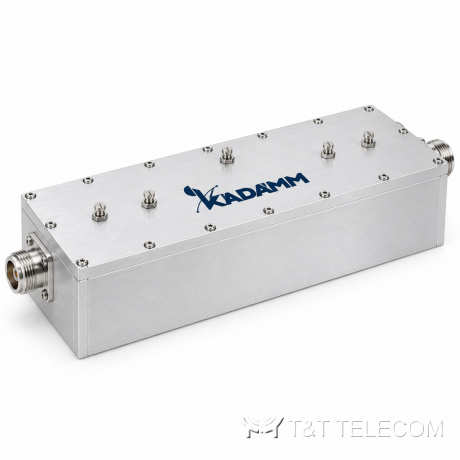

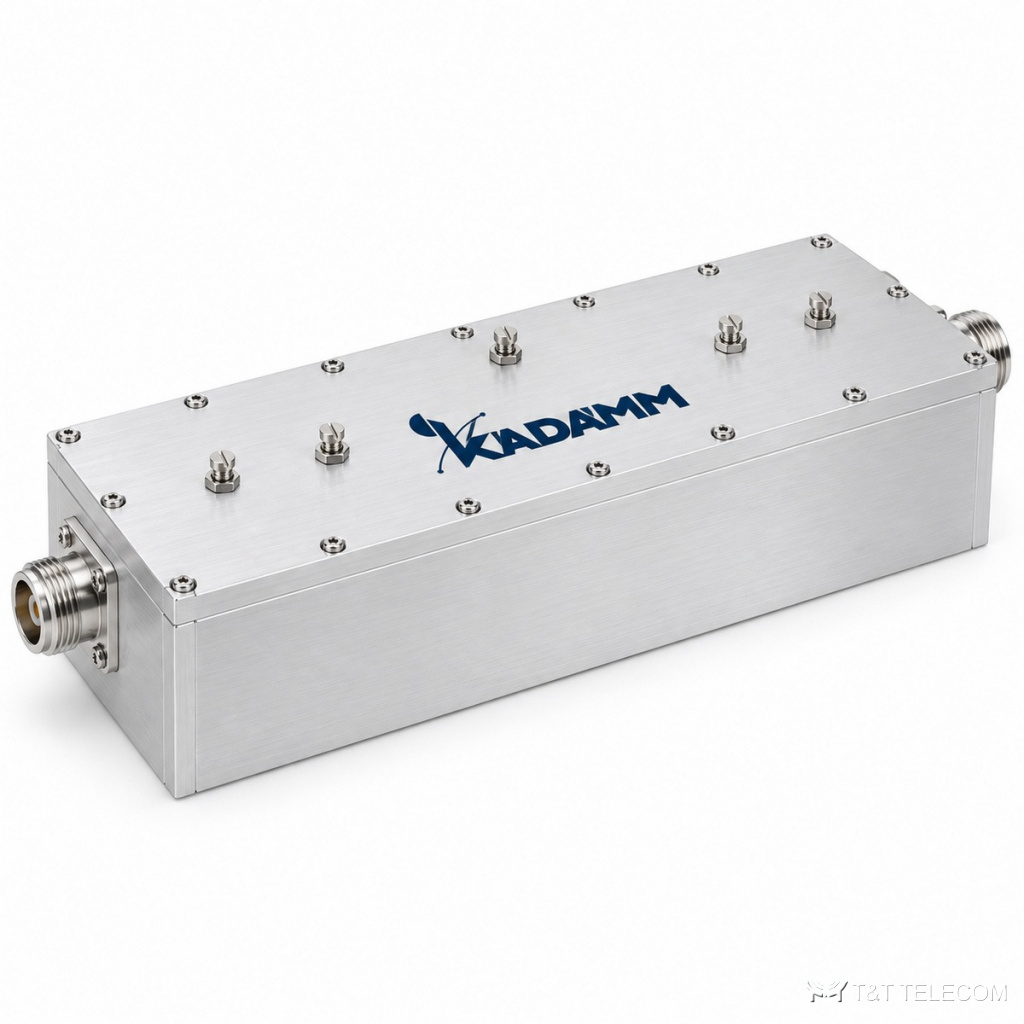

Полосовой фильтр KADAMM ФП-П-0,5 — 92,75–514 МГц
Полосовые фильтры
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-П-0,5 — полосовой фильтр, 92,75–514 МГц. Полосовая характеристика ФП-П-0,5 отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Основное по ФП-П-0,5: потери ≤0,5–6,5 дБ (по исполнению); мощность 1–150 Вт средняя (по исполнению); разъёмы N и SMA.
Устройство и принцип работы
ФП-П-0,5 пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение.
Для каких систем подходит
- Диапазоны ФП-П-0,5 подходят для: УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Базовые станции и ретрансляторы: ФП-П-0,5 ставят на вход приёмника, чтобы убрать помехи соседних операторов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы пропускания | 92,75–514 МГц (по исполнению) |
| Вносимые потери | ≤0,5–6,5 дБ (по исполнению) |
| Возвратные потери | ≥10–19 дБ (по исполнению) |
| Заграждение | по исполнению, см. таблицу |
| Мощность | 1–150 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | по исполнению: розетка N; розетка SMA; вилка SMA |
| Габариты | по исполнению, см. таблицу |
| Рабочая температура | −10 … +55 °C (ФП-92,75/93,05-N); для остальных исполнений уточняйте у менеджера |
Артикулы серии
| Артикул | Полоса | Потери | Согласование | Заграждение | Мощность | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM ФП-92,75/93,05-N | 92,75–93,05 МГц | ≤2 дБ | возвратные потери ≥18 дБ | ≥30 дБ на 98,5 МГц | 100 Вт | розетка N | 335×162×120 мм |
| KADAMM ФП-118/136-SMA | 118–136 МГц | ≤2 дБ | КСВН ≤1,35 | уточняйте у менеджера | 20 Вт | розетка SMA | — |
| KADAMM ФП-152/158-N | 152–158 МГц | ≤1,5 дБ | КСВН ≤1,30 | ≥45 дБ при отстройке ±5 МГц от края полосы | 100 Вт | розетка N | 310×148×148 мм |
| KADAMM ФП-157,5/158,5-N | 157,5–158,5 МГц | ≤2 дБ | КСВН ≤1,30 | ≥40 дБ на 0–156 МГц; ≥40 дБ на 160–520 МГц | 100 Вт | розетка N | 239×148×138 мм |
| KADAMM ФП-280/380-SMA | 280–380 МГц | ≤1 дБ | возвратные потери ≥16 дБ | ≥70 дБ на DC–190 МГц; ≥50 дБ на 190–230 МГц; ≥22 дБ на 230–260 МГц; ≥3 дБ на 260–270 МГц; ≥3 дБ на 390–400 МГц; ≥22 дБ на 400–430 МГц; ≥50 дБ на 430–470 МГц; ≥70 дБ на 470–520 МГц | 50 Вт | розетка SMA | 220×128×46 мм |
| KADAMM ФП-330/348-SMA | 330–348 МГц | ≤1,5 дБ | возвратные потери ≥18 дБ | ≥50 дБ на 313 МГц; ≥50 дБ на 373 МГц | 5 Вт | розетка SMA | 90×90×50 мм |
| KADAMM ФП-338/340-N | 338–340 МГц | ≤2 дБ | возвратные потери ≥14 дБ | ≥5 дБ на 336,65–337,15 МГц; ≥50 дБ на 341,8–344 МГц | 5 Вт | розетка N | 330×90×60 мм |
| KADAMM ФП-338/340-N-2 | 338–340 МГц | ≤2 дБ | возвратные потери ≥14 дБ | ≥15 дБ на 336,65–337,15 МГц; ≥50 дБ на 341,8–344 МГц | 5 Вт | розетка N | 293×160×61 мм |
| KADAMM ФП-339/402-N | 339–402 МГц | ≤0,5 дБ | возвратные потери ≥15 дБ | ≥90 дБ на 449–451 МГц | 50 Вт | розетка N | 160×150×59 мм |
| KADAMM ФП-380/382-N | 380–382 МГц | ≤1,5 дБ | возвратные потери ≥18 дБ | ≥50 дБ при отстройке ±10 МГц от центральной частоты | 50 Вт | розетка N | 120×120×65 мм |
| KADAMM ФП-380/420-N | 380–420 МГц | ≤2 дБ | возвратные потери ≥19 дБ | уточняйте у менеджера | 100 Вт | розетка N | 469,4×125×45 мм |
| KADAMM ФП-390/392-N | 390–392 МГц | ≤1,5 дБ | КСВН ≤1,30 | ≥50 дБ при отстройке ±10 МГц от центральной частоты | 50 Вт | розетка N | 120×120×65 мм |
| KADAMM ФП-390/395-N | 390–395 МГц | ≤1 дБ | возвратные потери ≥18 дБ | ≥75 дБ на 380–385 МГц; ≥70 дБ на 400–405 МГц | 100 Вт | розетка N | 226×112×52 мм |
| KADAMM ФП-399/403-N | 399–403 МГц | ≤1 дБ | возвратные потери ≥18 дБ | ≥60 дБ (полоса заграждения — уточняйте у менеджера) | 150 Вт | розетка N | 120×120×65 мм |
| KADAMM ФП-417,5/420,5-SMA | 417,5–420,5 МГц | ≤1,5 дБ | возвратные потери ≥10 дБ | ≥40 дБ на 427,5–430,5 МГц; ≥40 дБ на 380–395 МГц | 1 Вт | розетка SMA | 78×78×41 мм |
| KADAMM ФП-418/421-N | 418–421 МГц | ≤2 дБ | возвратные потери ≥14 дБ | ≥10 дБ на 411,5–416,5 МГц; ≥35 дБ на 422,5–426,5 МГц | 5 Вт | розетка N | 300×90×60 мм |
| KADAMM ФП-427,5/430,5-SMA | 427,5–430,5 МГц | ≤1,5 дБ | возвратные потери ≥10 дБ | ≥40 дБ на 418–420 МГц; ≥30 дБ на 438–440 МГц | 1 Вт | розетка SMA | 78×78×41 мм |
| KADAMM ФП-428/445-N | 428–445 МГц | ≤1,2 дБ | возвратные потери ≥18 дБ | ≥60 дБ на 390–395 МГц | 50 Вт | розетка N | 93×93×70 мм |
| KADAMM ФП-429/448-N | 429–448 МГц | ≤1 дБ | возвратные потери ≥18 дБ | ≥50 дБ на DC–407 МГц; ≥50 дБ на 470–6000 МГц | 100 Вт | розетка N | 139×106×48 мм |
| KADAMM ФП-430/435-SMA | 430–435 МГц | ≤1,5 дБ | возвратные потери ≥18 дБ | ≥35 дБ на 425 МГц и 440 МГц | 50 Вт | розетка SMA | 102×82×78 мм |
| KADAMM ФП-433/434,8-N | 433–434,8 МГц | ≤1 дБ | возвратные потери ≥17 дБ | ≥45 дБ на 428–430 МГц | 1 Вт | розетка N | 127×127×51 мм |
| KADAMM ФП-449/451-N | 449–451 МГц | ≤0,5 дБ | возвратные потери ≥15 дБ | ≥90 дБ на 339–402 МГц | 50 Вт | розетка N | 145×110×59 мм |
| KADAMM ФП-458/462-SMA | 458–462 МГц | ≤6,5 дБ | возвратные потери ≥15 дБ | ≥70 дБ на 457 МГц; ≥70 дБ на 463 МГц | 50 Вт | вилка SMA | 256×90×53 мм |
| KADAMM ФП-469,65/470,35-SMA | 469,65–470,35 МГц | ≤5 дБ | возвратные потери ≥18 дБ | ≥70 дБ на 467,7 МГц; ≥70 дБ на 472,3 МГц | 50 Вт | вилка SMA | 168×90×106 мм |
| KADAMM ФП-473/475-SMA | 473–475 МГц | ≤1,5 дБ | возвратные потери ≥18 дБ | ≥35 дБ на 468 МГц и 480 МГц | 50 Вт | розетка SMA | 102×82×78 мм |
| KADAMM ФП-504/514-SMA | 504–514 МГц | ≤1,5 дБ | возвратные потери ≥18 дБ | ≥50 дБ на 479 МГц; ≥50 дБ на 539 МГц | 5 Вт | розетка SMA | 78×78×46 мм |
Как подобрать
- Сверьте частоты вашей сети с полосами ФП-П-0,5: 92,75–514 МГц.
- Избирательность ФП-П-0,5: по исполнению, см. таблицу.
- Вносимые потери ФП-П-0,5 в полосе — ≤0,5–6,5 дБ (по исполнению); их учитывают в расчёте уровня.
- Допустимая мощность ФП-П-0,5 — 1–150 Вт средняя (по исполнению); для нескольких несущих считают сумму.
- Разъёмы ФП-П-0,5 — N и SMA; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-П-0,5 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Куда ставить ФП-П-0,5 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-П-0,5: 92,75–514 МГц.
Сколько теряет сигнал в ФП-П-0,5?
Вносимые потери ФП-П-0,5 в полосе пропускания — ≤0,5–6,5 дБ (по исполнению).
Какие разъёмы у ФП-П-0,5?
N и sma; другие исполнения — уточняйте при заказе.
