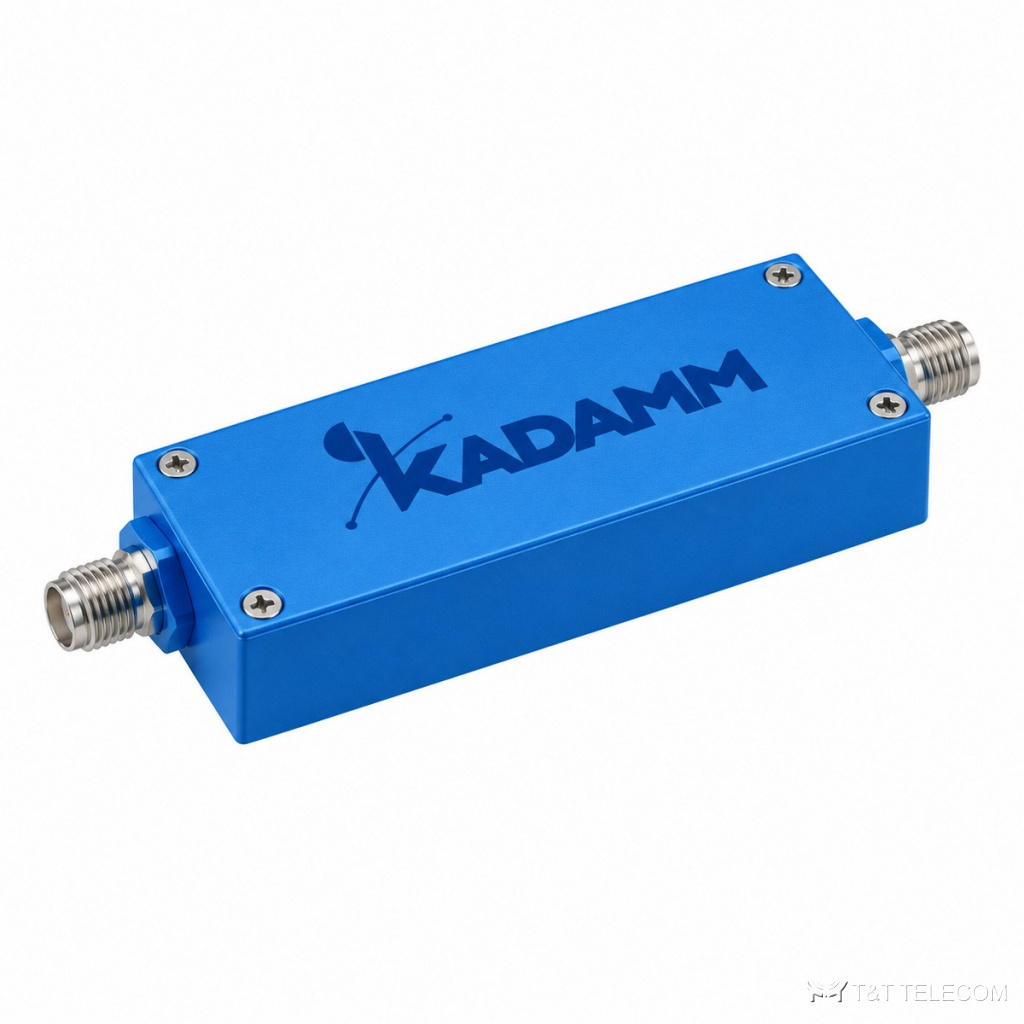

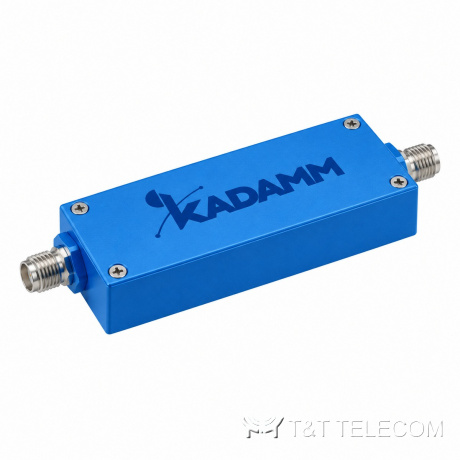

Полосовые резонаторные фильтры серии KADAMM ФП-К — 600–2530 МГц, полоса 5–500 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-К — полосовые резонаторные фильтры. ФП-К — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Основные данные ФП-К: полоса 5–500 МГц и 600–2530 МГц; разъёмы SMA / N.
Принцип работы и конструкция
ФП-К пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-К — 600–2530 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
Разъёмы ФП-К: SMA / N.
Для каких задач
- Диапазоны ФП-К: УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Объекты, где нужно это оборудование в тракте — ФП-К.
- Для ФП-К: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 600–2530 МГц |
| Полоса пропускания | 5–500 МГц |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
Исполнения
| Артикул | Центр / полоса, МГц | Потери, дБ | Подавление | КСВН | Разъём |
|---|---|---|---|---|---|
| KADAMM ФП-К-600/200 | центр 600 / полоса 200 | 0,5 | 60 дБпри 1000–2100 МГц | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ФП-К-829,5/11 | центр 829,5 / 845,75 / полоса 11 / 1,5 | 1 | 30 дБ при DC–822 МГц / при 837–844 МГц / при 847,5–2600 МГц | возвратные потери ≥20 дБ | SMA–F |
| KADAMM ФП-К-875/10 | центр 875 / полоса 10 | 1 | 50 дБ при 500–860 МГц / 45 дБ при 890–960 МГц | возвратные потери ≥20 дБ | SMA–F |
| KADAMM ФП-К-912/6 | центр 912 / полоса 6 | 2 | 35 дБ при f₀±6 МГц | возвратные потери ≥20 дБ | SMA–F |
| KADAMM ФП-К-907,5/15 | центр 907,5 / 952,5 / полоса 15 / 1,5 | 2,5 | 35 дБ при 890–898 МГц / при 935–943 МГц | возвратные потери ≥14 дБ | SMA–F |
| KADAMM ФП-К-1060/60 | центр 1060 / полоса 60 | 0,4 | 50 дБ при 2000 МГц | возвратные потери ≥18 дБ | SMA–F |
| KADAMM ФП-К-1815/20 | центр 1815 / полоса 20 | 1,2 | 30 дБ при f₀±20 МГц | возвратные потери ≥19 дБ | SMA–F |
| KADAMM ФП-К-1901/12 | центр 1901 / полоса 12 | 0,7 | 25 дБ при f₀±16 МГц | возвратные потери ≥20 дБ | SMA–F |
| KADAMM ФП-К-2100/5 | центр 2100 / полоса 5 | 1,5 | 30 дБ при f₀±15 МГц | возвратные потери ≥14 дБ | SMA–F |
| KADAMM ФП-К-2110/10 | центр 2110 / полоса 10 | 1 | 30 дБ при f₀±15 МГц / 50 дБ при f₀±45 МГц | возвратные потери ≥20 дБ | SMA–F |
| KADAMM ФП-К-2450/300 | центр 2450 / полоса 300 | 1 | 40 дБ при 2150 МГц / 50 дБ при 2900 МГц / 65 дБ при 2000 и 3000 МГц | возвратные потери ≥14 дБ | SMA–F |
| KADAMM ФП-К-2472/6 | центр 2472 / полоса 6 | 3 | 3,5 дБ при 2468 МГц / 30 дБ при 2452±11 и 2484±2,5 / 45 дБпри 2432±2,5 МГц | возвратные потери ≥14 дБ | SMA–F |
| KADAMM ФП-К-2530/500 | центр 2530 / полоса 500 | 0,6 | 50 дБ при 2000 и 2900 МГц | возвратные потери ≥14 дБ | SMA–F |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Корпус | резонаторный, металлический |
| Габариты, масса | уточняйте у менеджера |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой ФП-К — 5–500 МГц и 600–2530 МГц.
- Разъёмы ФП-К — SMA / N; кабельные сборки готовят под них заранее.
Поставка и документы
Подберём KADAMM ФП-К под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает ФП-К?
Рабочая полоса ФП-К — 5–500 МГц и 600–2530 МГц. Это УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
Какой разъём у ФП-К?
SMA / N. Другие исполнения — уточняйте при заказе.
Что нужно для подбора ФП-К?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ФП-К.
