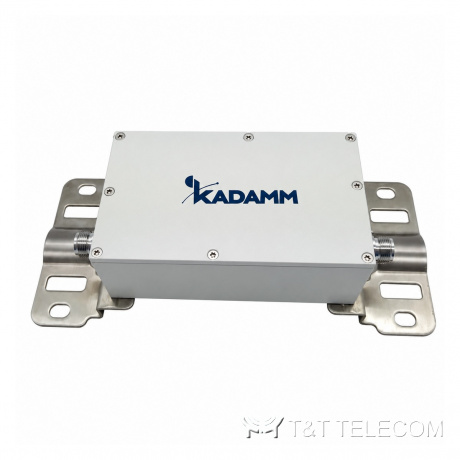

Полосовой фильтр KADAMM ФП-920,1/922,8-N — 920,1–922,8 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

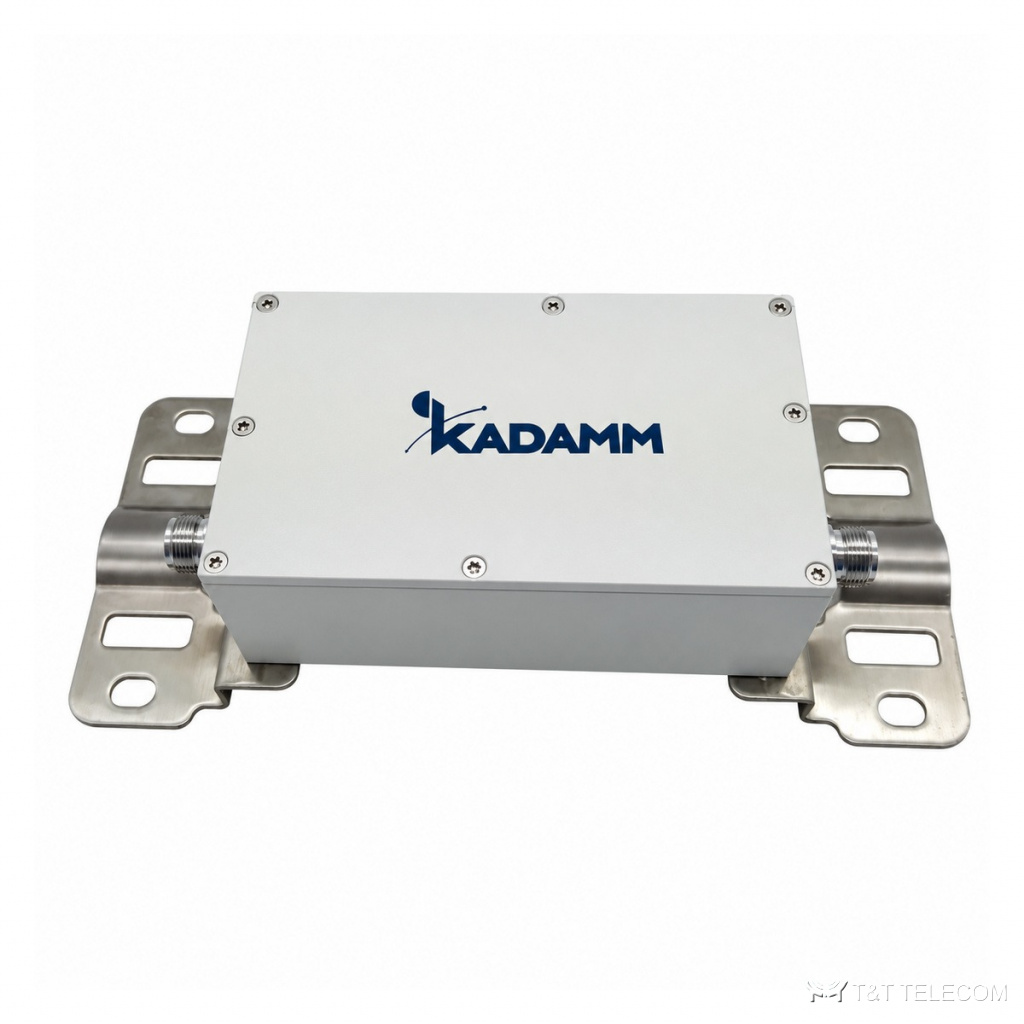

KADAMM ФП-920,1/922,8-N — очень узкий полосовой фильтр на 2,7 МГц: 920,1–922,8 МГц. Подавляет 915 и 925 МГц не менее чем на 50 дБ. Потери до 4 дБ, возвратные потери от 18 дБ, 50 Вт, корпус 140 × 84 × 47 мм, разъёмы N (розетка – розетка).
Устройство и принцип работы
ФП-920,1/922,8-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-920,1/922,8-N — 920,1–922,8 МГц. Допустимая мощность на вход ФП-920,1/922,8-N — 50 Вт. Разъёмы ФП-920,1/922,8-N: N (розетка – розетка).
Вносимые потери ФП-920,1/922,8-N — не более 4,0 дБ. Подавление вне полосы не менее 50 дБ при 915 МГц. Конструкция ФП-920,1/922,8-N: габариты 140 × 84 × 47 мм; защита IP67; работает при −10…+55 °C.
Где применяют
- Выделение одного канала 921 МГц рядом с занятыми частотами.
- Защита приёмника от соседних сотовых передатчиков 900 МГц.
- Системы телеметрии и связи на узком канале.
- Защита приёмника от соседних передатчиков на общей площадке (ФП-920,1/922,8-N).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 920,1–922,8 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤4,0 дБ |
| Возвратные потери | ≥18 дБ |
| Внеполосное подавление | ≥50 дБ при 915 МГц |
| Внеполосное подавление | ≥50 дБ при 925 МГц |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-920,1/922,8-N | 920,1–922,8 | 920,1–922,8 | 50 | ≥18 дБ | — | N (розетка – розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка – розетка) |
| Габариты | 140 × 84 × 47 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −10…+55 °C |
| Степень защиты | IP67 |
Как подобрать ФП-920,1/922,8-N
- Полоса фиксирована — 920,1–922,8 МГц.
- Потери до 4 дБ — плата за крутые скаты.
- Мощность до 50 Вт.
- Суммарная мощность передатчиков на входе ФП-920,1/922,8-N — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-920,1/922,8-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
