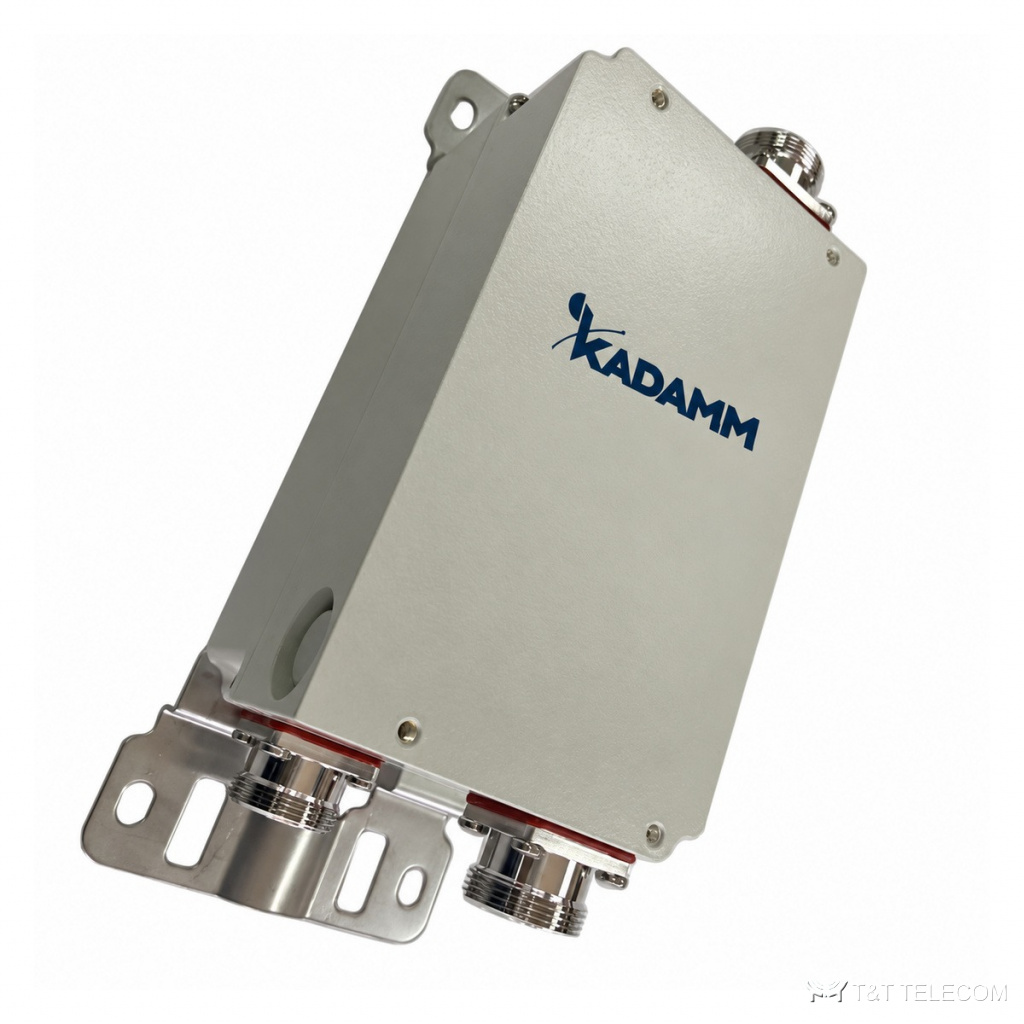

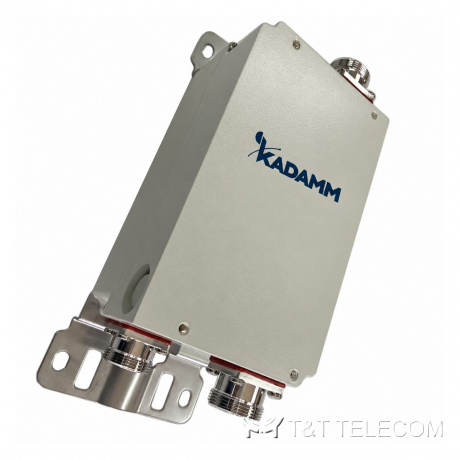

Полосовой фильтр KADAMM ФП-869/895+905/915+950/960-N — 869–895 / 905–915 / 950–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-869/895+905/915+950/960-N — трёхполосный фильтр нижнего сотового диапазона: пропускает 869–895, 905–915 и 950–960 МГц и подавляет участки между ними. Потери 0,5 дБ, возвратные потери от 20 дБ, мощность 100 Вт, разъёмы N.
Устройство и принцип работы
ФП-869/895+905/915+950/960-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-869/895+905/915+950/960-N — 869–895 / 905–915 / 950–960 МГц. Допустимая мощность на вход ФП-869/895+905/915+950/960-N — 100 Вт. Разъёмы ФП-869/895+905/915+950/960-N: N.
Вносимые потери ФП-869/895+905/915+950/960-N — 0,5 дБ. Развязка между портами не менее 52 при 869–895 МГц дБ. Конструкция ФП-869/895+905/915+950/960-N: защита IP67.
Где применяют
- Совмещённые площадки 850 / 900 МГц, где нужно пропустить только свои участки полосы.
- Защита оборудования от соседних передатчиков в диапазоне 870–960 МГц.
- Тракты до 100 Вт.
- Защита приёмника от соседних передатчиков на общей площадке — ФП-869/895+905/915+950/960-N.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 869–895 / 905–915 / 950–960 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 0,5 дБ |
| Развязка / подавление | ≥52 дБ при 869–895 МГц |
| Возвратные потери | ≥20 дБ |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-869/895+905/915+950/960-N | 869–895 / 905–915 / 950–960 | 869–895 / 905–915 / 950–960 | 100 Вт | ≥20 дБ | — | N |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP67 |
Как подобрать ФП-869/895+905/915+950/960-N
- Три полосы фиксированы — сверьте с частотами операторов.
- Потери всего 0,5 дБ.
- Разъёмы N.
- Суммарная мощность передатчиков на входе ФП-869/895+905/915+950/960-N — не выше 100 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-869/895+905/915+950/960-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
