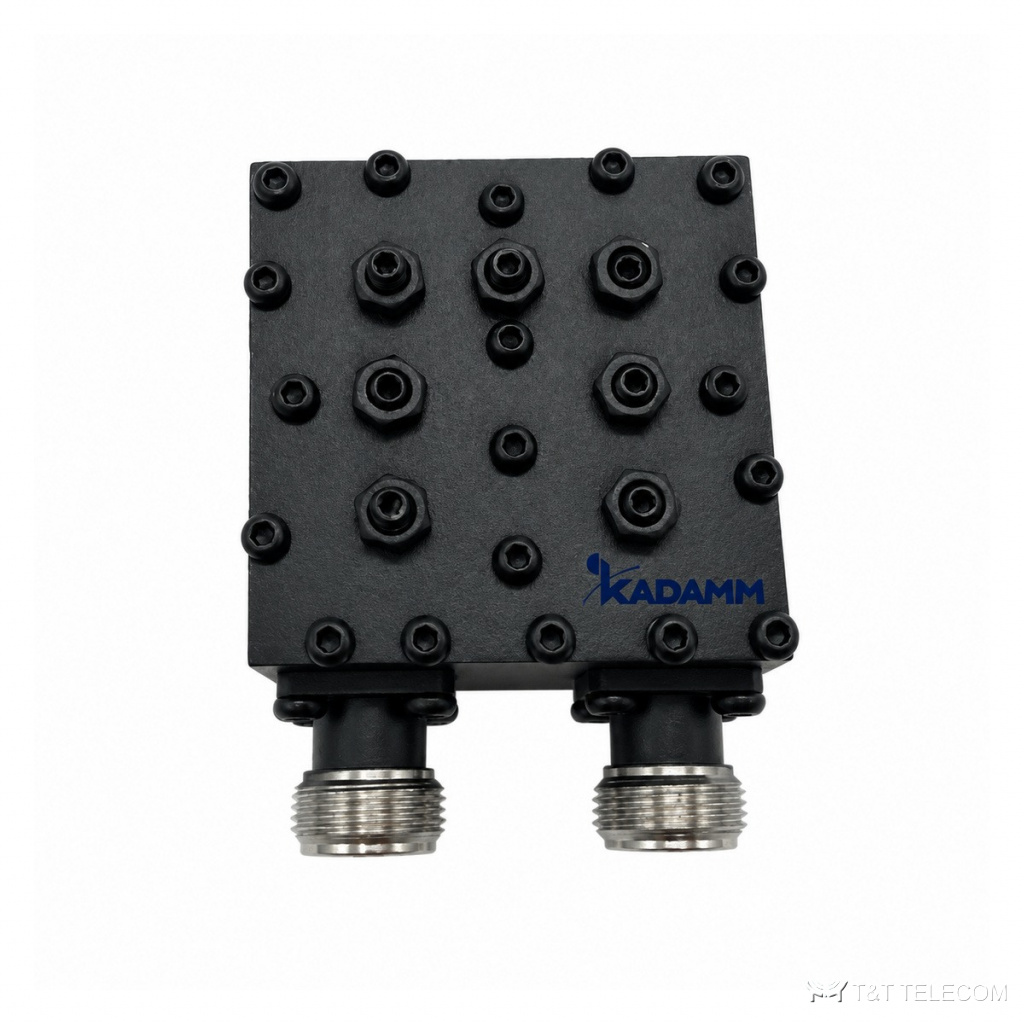

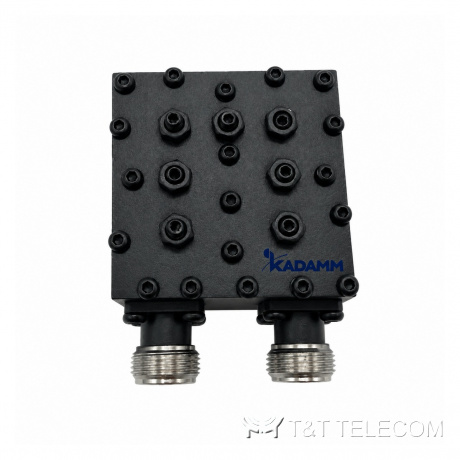

Полосовой фильтр KADAMM ФП-863/873+1085/1095-N — 863–873 / 1085–1095 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-863/873+1085/1095-N — двухполосный фильтр: пропускает 863–873 МГц и 1085–1095 МГц и отсекает всё между ними и вокруг. Потери не более 1 дБ в каждой полосе, КСВН до 1,3, мощность от 30 Вт, разъёмы N (розетка – розетка).
Принцип работы и конструкция
ФП-863/873+1085/1095-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-863/873+1085/1095-N — 863–873 / 1085–1095 МГц, в неё попадают ISM 868 МГц. КСВН ФП-863/873+1085/1095-N — не более 1,3 / не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ФП-863/873+1085/1095-N — 30 Вт. Разъёмы ФП-863/873+1085/1095-N: N (розетка – розетка).
Вносимые потери ФП-863/873+1085/1095-N — не более 1,0 дБ / не более 1,0 дБ. Конструкция ФП-863/873+1085/1095-N: работает при −10…+50 °C.
Где применяют
- Системы, где одновременно работают канал 868 МГц (телеметрия, LoRa) и канал 1090 МГц.
- Защита приёмника от сотовых передатчиков 900 МГц рядом с рабочими частотами.
- Маломощные тракты.
- Защита приёмника от соседних передатчиков на общей площадке (ФП-863/873+1085/1095-N).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 863–873 / 1085–1095 МГц |
| Мощность | 30 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤1,0 дБ / ≤1,0 дБ |
| КСВН | ≤1,3 / ≤1,3 |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-863/873+1085/1095-N | 863–873 / 1085–1095 | 863–873 / 1085–1095 | ≥30 Вт / ≥30 Вт | ≤1,3 / ≤1,3 | — | N (розетка – розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка – розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −10…+50 °C |
Как подобрать ФП-863/873+1085/1095-N
- Обе полосы фиксированы — сверьте частоты системы.
- Мощность от 30 Вт в каждой полосе.
- Розетки N с обеих сторон — для подключения кабелями.
- Суммарная мощность передатчиков на входе ФП-863/873+1085/1095-N — не выше 30 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-863/873+1085/1095-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,3 / не более 1,3?
Доля отражённой мощности при таком КСВН у ФП-863/873+1085/1095-N — не больше 1,7 %, остальное уходит в антенну.
