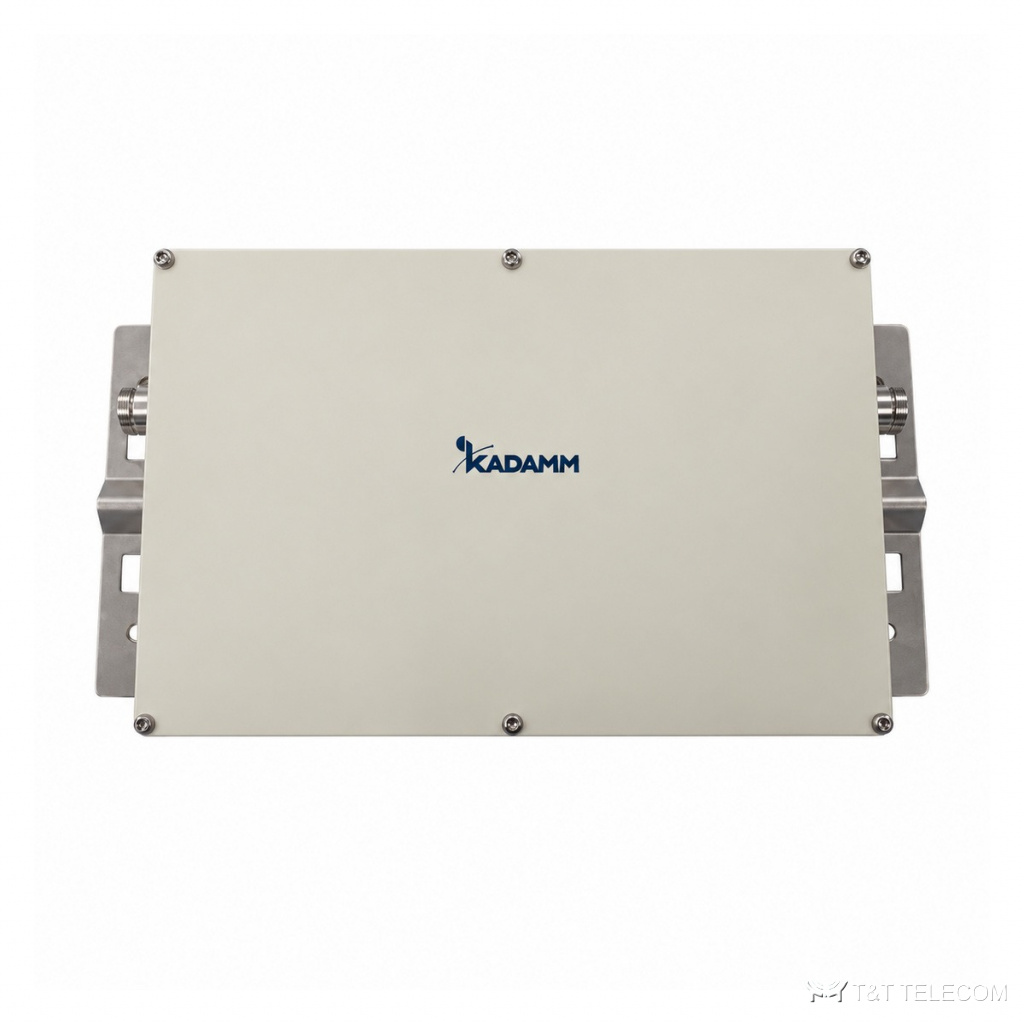

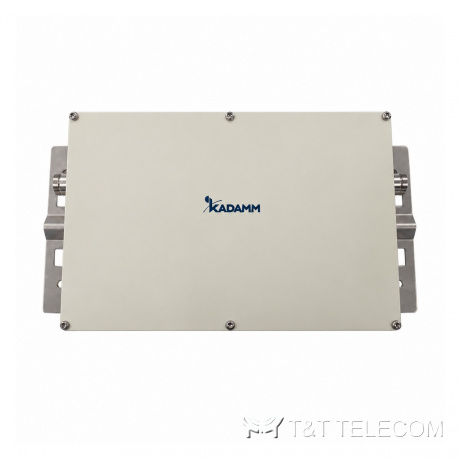

Полосовой фильтр KADAMM ФП-860/888-716 — 860–888 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-860/888-716 — мощный полосовой фильтр 860–888 МГц на 300 Вт с разъёмами 7/16 DIN. Потери менее 1,5 дБ, КСВН менее 1,3, PIM3 до −150 дБн.
Как устроена ФП-860/888-716
ФП-860/888-716 пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-860/888-716 — 860–888 МГц, в неё попадают ISM 868 МГц. Пассивная интермодуляция ФП-860/888-716 — менее −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
КСВН ФП-860/888-716 — менее 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ФП-860/888-716 — 300 Вт. Разъёмы ФП-860/888-716: 7/16 DIN (розетка). Вносимые потери ФП-860/888-716 — менее 1,5 дБ. Подавление вне полосы более 50 дБ (860–880 МГц) более 40 дБ (880–885 МГц) более 30 дБ (885–888 МГц).
Конструкция ФП-860/888-716: защита IP66.
Где применяют
- Выделение полосы 860–888 МГц на выходе передатчика.
- Защита приёмников от соседних сотовых полос.
- Мощные тракты до 300 Вт.
- Защита приёмника от соседних передатчиков на общей площадке — ФП-860/888-716.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 860–888 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | менее −150 дБн |
| Вносимые потери | менее 1,5 дБ |
| Подавление в полосе заграждения | более 50 дБ (860–880 МГц) более 40 дБ (880–885 МГц) более 30 дБ (885–888 МГц) |
| КСВН | менее 1,3 |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-860/888-716 | 860–888 | 860–888 | менее 300 Вт | менее 1,3 | менее −150 дБн | 7/16 DIN (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP66 |
Как подобрать ФП-860/888-716
- Полоса фиксирована — 860–888 МГц.
- Мощность до 300 Вт.
- Разъёмы 7/16 DIN (розетка).
- Суммарная мощность передатчиков на входе ФП-860/888-716 — не выше 300 Вт, с запасом на пиковые значения.
- Если на ФП-860/888-716 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (менее −150 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ФП-860/888-716 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция менее −150 дБн?
Чем ниже это значение у ФП-860/888-716, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН менее 1,3?
Доля отражённой мощности при таком КСВН у ФП-860/888-716 — не больше 1,7 %, остальное уходит в антенну.
