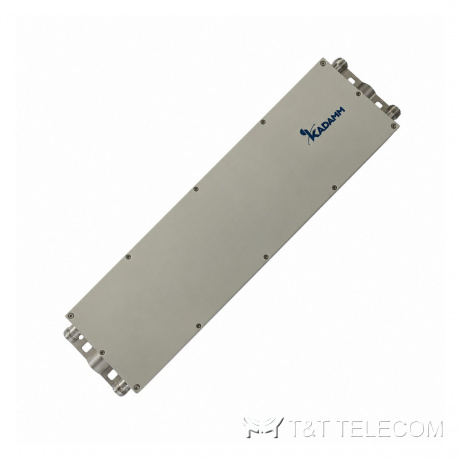

Полосовой фильтр KADAMM ФП-798,5/806+813,5/819,2+839,5/960-43 — 798,5–806 / 813,5–819,2 / 839,5–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-798,5/806+813,5/819,2+839,5/960-43 — многополосный фильтр, который пропускает три участка 798,5–806, 813,5–819,2 и 839,5–960 МГц и подавляет промежутки между ними: на 820–821 МГц — не менее 55 дБ. Потери до 1,5 дБ в крайних полосах и до 4 дБ в средней, PIM3 до −155 дБн, 100 Вт. Корпус 471 × 132 × 57 мм, 4,5 кг.
Принцип работы и конструкция
ФП-798,5/806+813,5/819,2+839,5/960-43 пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-798,5/806+813,5/819,2+839,5/960-43 — 798,5–806 / 813,5–819,2 / 839,5–960 МГц, в неё попадают GSM-900 и LTE-900, ISM 868 МГц.
Пассивная интермодуляция ФП-798,5/806+813,5/819,2+839,5/960-43 — менее −155 дБн при 2 × 20 Вт; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход ФП-798,5/806+813,5/819,2+839,5/960-43 — 100 Вт. Разъёмы ФП-798,5/806+813,5/819,2+839,5/960-43: 4.3-10 (розетка).

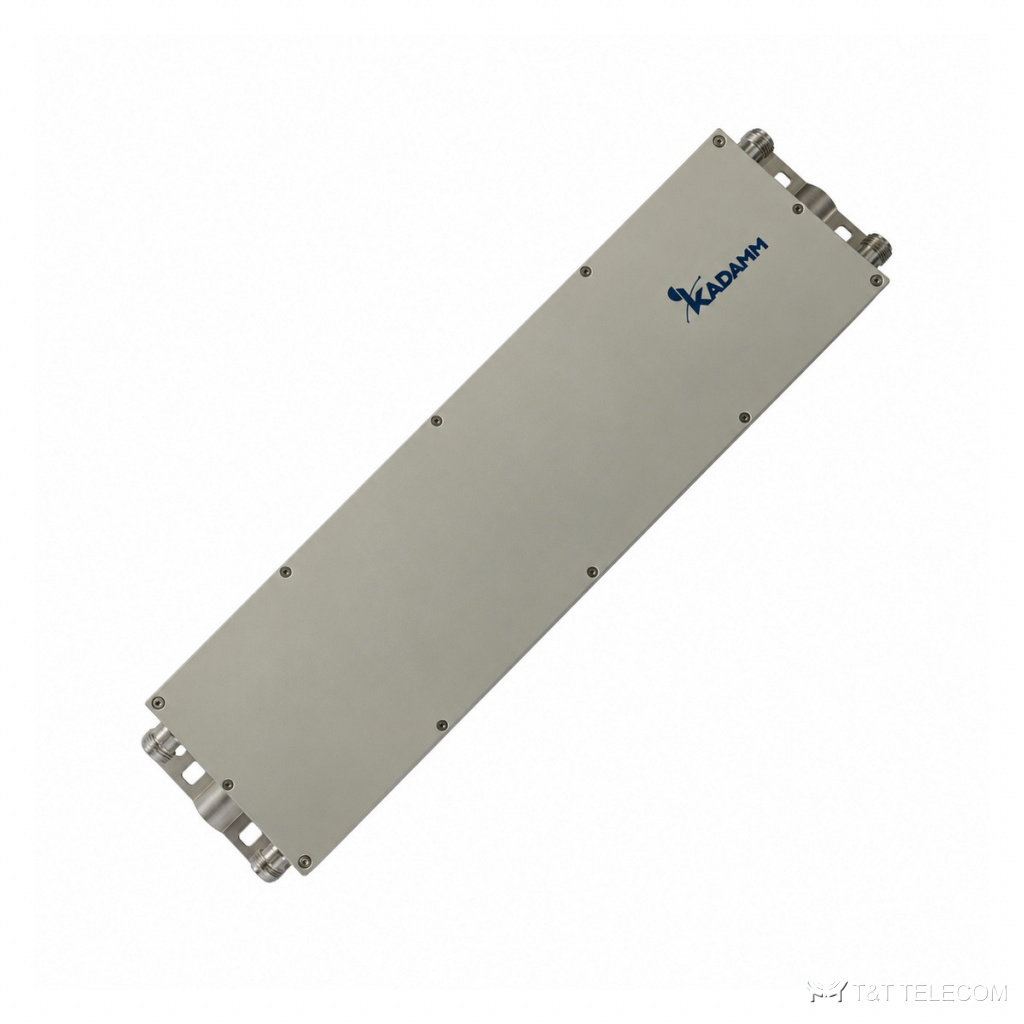

Вносимые потери ФП-798,5/806+813,5/819,2+839,5/960-43 — менее 4,0 дБ при 813,5–819,2 МГц менее 1,5 дБ при 798,5–806 и 839,5–960 МГц. Развязка между портами не менее 55 при 820–821 МГц дБ. Конструкция ФП-798,5/806+813,5/819,2+839,5/960-43: габариты 471 × 132 × 57 мм; масса 4,5 кг; защита IP67; работает при −40…+50 °C.
Где применяют
- Защита сотовых сетей 800 / 900 МГц от помех на соседних частотах.
- Площадки, где рядом работают системы в промежутках полосы 800 МГц.
- Многооператорные объекты.
- Защита приёмника от соседних передатчиков на общей площадке (ФП-798,5/806+813,5/819,2+839,5/960-43).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 798,5–806 / 813,5–819,2 / 839,5–960 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | менее −155 дБн при 2 × 20 Вт |
| Возвратные потери | более 20,8 дБ при 798,5–806 и 839,5–960 МГц |
| Вносимые потери | менее 4,0 дБ при 813,5–819,2 МГц менее 1,5 дБ при 798,5–806 и 839,5–960 МГц |
| Развязка / подавление | ≥55 дБ при 820–821 МГц |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-798,5/806+813,5/819,2+839,5/960-43 | 798,5–806 / 813,5–819,2 / 839,5–960 | 798,5–806 / 813,5–819,2 / 839,5–960 | ≥100 Вт | более 20,8 дБ при 798,5–806 и 839,5–960 МГц | менее −155 дБн при 2 × 20 Вт | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 471 × 132 × 57 мм |
| Масса | 4,5 кг |
| Температура эксплуатации | −40…+50 °C |
| Степень защиты | IP67 |
Как подобрать ФП-798,5/806+813,5/819,2+839,5/960-43
- Средняя полоса 813,5–819,2 МГц — с бо́льшими потерями, до 4 дБ.
- Мощность от 100 Вт.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе ФП-798,5/806+813,5/819,2+839,5/960-43 — не выше 100 Вт, с запасом на пиковые значения.
- Если на ФП-798,5/806+813,5/819,2+839,5/960-43 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (менее −155 дБн при 2 × 20 Вт), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ФП-798,5/806+813,5/819,2+839,5/960-43 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция менее −155 дБн при 2 × 20 Вт?
Чем ниже это значение у ФП-798,5/806+813,5/819,2+839,5/960-43, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
