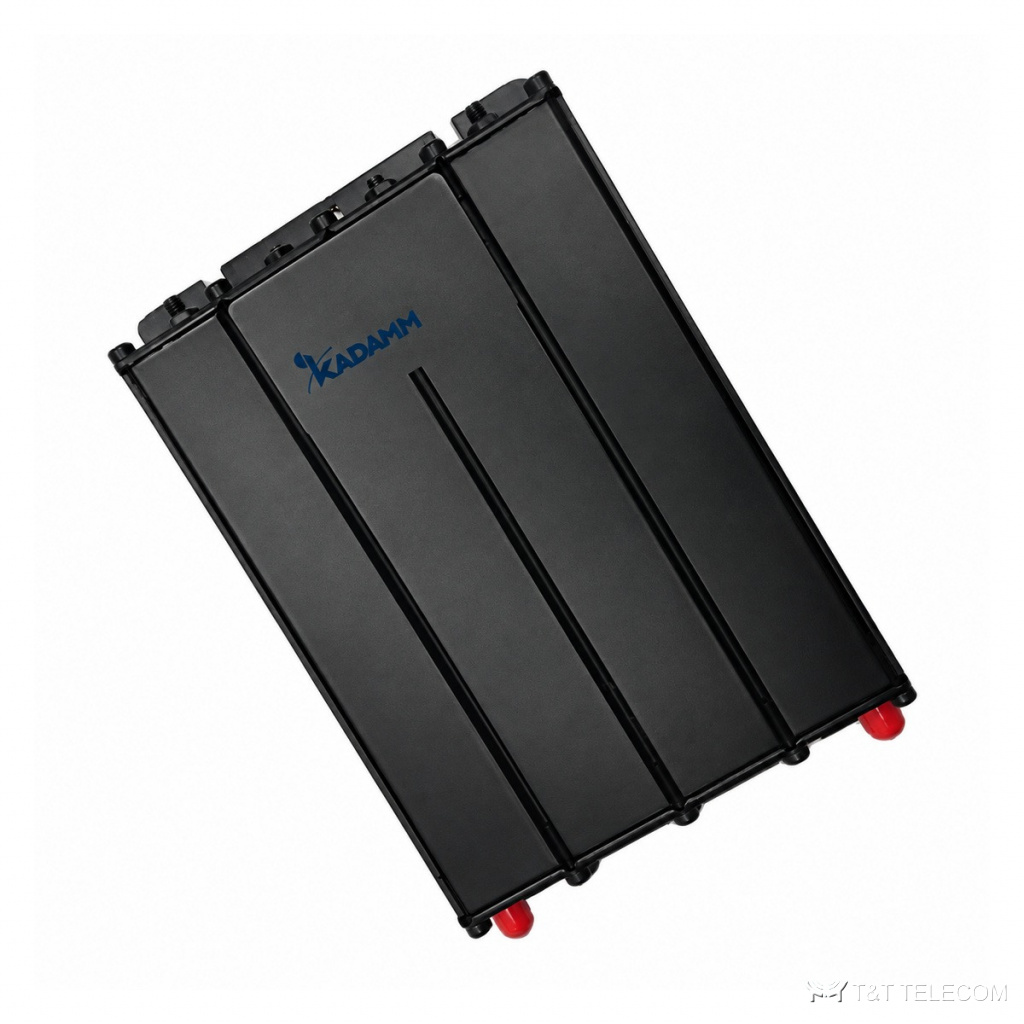

Полосовой фильтр KADAMM ФП-66/88-1-SMA — 66–88 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-66/88-1-SMA — полосовой фильтр, 66–88 МГц. Задача ФП-66/88-1-SMA — ограничить тракт рабочими частотами: внеполосные излучения передатчика и помехи на вход приёмника гасятся фильтром. Ключевые данные ФП-66/88-1-SMA: потери ≤2,0 дБ; мощность 50 Вт средняя; разъёмы SMA.
Устройство и принцип работы
ФП-66/88-1-SMA пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-66/88-1-SMA — 66–88 МГц. КСВН ФП-66/88-1-SMA — не более 1,50: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ФП-66/88-1-SMA — 50 Вт средняя. Разъёмы ФП-66/88-1-SMA: розетка SMA.
Вносимые потери ФП-66/88-1-SMA — не более 2,0 дБ. Выходов: 1. Подавление вне полосы не менее 30 дБ при отстройке ±5 МГц. Конструкция ФП-66/88-1-SMA: габариты 158×100×30 мм; масса 0,5 кг.
Область применения
- Совмещённые площадки, где рядом работают несколько систем: ФП-66/88-1-SMA ограничивает полосу тракта.
- Защита приёмника от соседних передатчиков на общей площадке — ФП-66/88-1-SMA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон перестройки | 66–88 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,50 |
| Заграждение | ≥30 дБ при отстройке ±5 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Полоса пропускания | 1 МГц, настраивается в диапазоне 66–88 МГц |
| Разъёмы | розетка SMA |
| Габариты | 158×100×30 мм |
| Масса | 0,5 кг |
Состав серии
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-66/88-1-SMA | 66–88 МГц | ≤2,0 дБ | КСВН ≤1,50 | 50 Вт |
Как подобрать
- Полосы ФП-66/88-1-SMA (66–88 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-66/88-1-SMA — ≥30 дБ при отстройке ±5 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-66/88-1-SMA в полосе — ≤2,0 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-66/88-1-SMA — 50 Вт средняя; для нескольких несущих считают сумму.
- Разъёмы ФП-66/88-1-SMA — SMA; кабельные сборки подбирают под них заранее.
- Суммарная мощность передатчиков на входе ФП-66/88-1-SMA — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-66/88-1-SMA по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ФП-66/88-1-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-66/88-1-SMA: 66–88 МГц.
Сколько теряет сигнал в ФП-66/88-1-SMA?
Вносимые потери ФП-66/88-1-SMA в полосе пропускания — ≤2,0 дБ.
Какие разъёмы у ФП-66/88-1-SMA?
Sma; другие исполнения — уточняйте при заказе.
Что означает КСВН не более 1,50?
Доля отражённой мощности при таком КСВН у ФП-66/88-1-SMA — не больше 4 %, остальное уходит в антенну.
