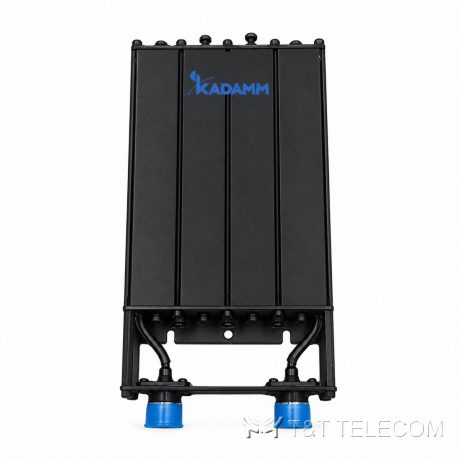

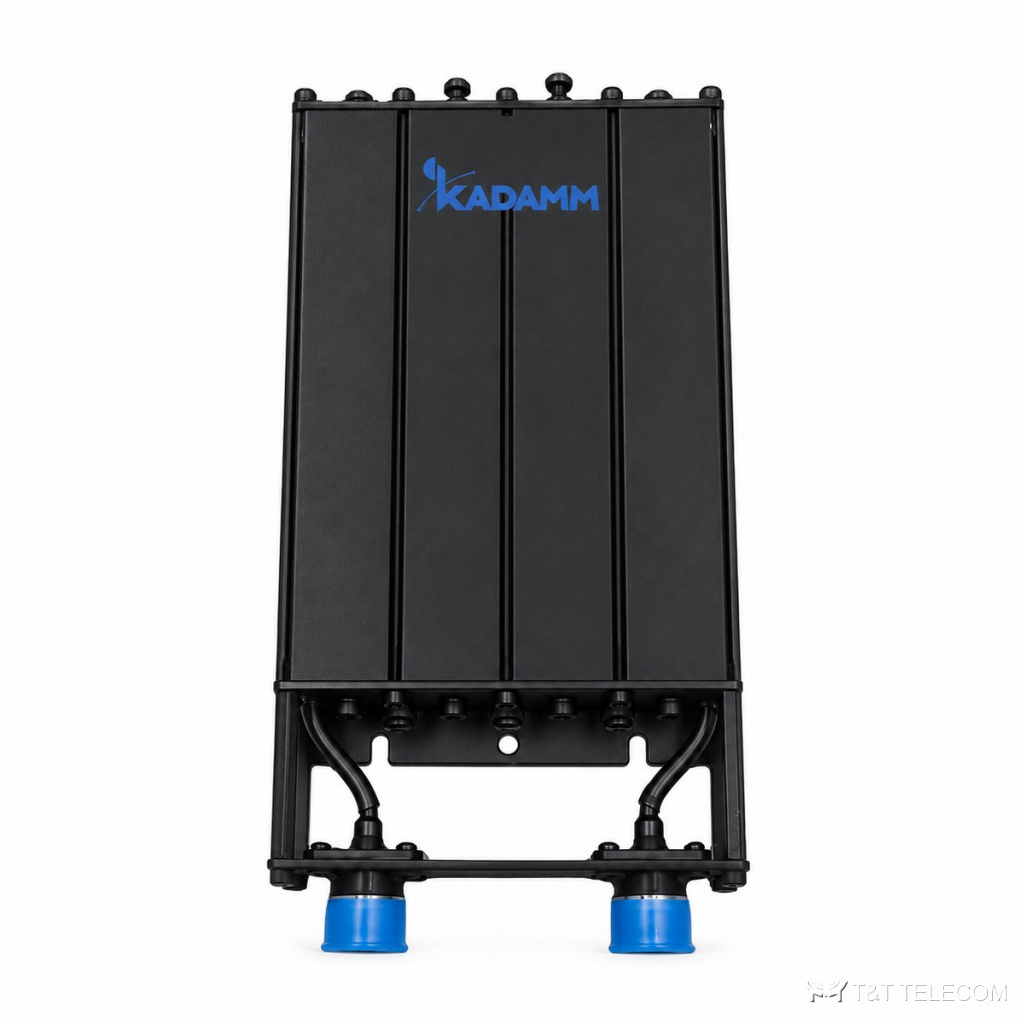

Полосовой фильтр KADAMM ФП-66/108-2-N — 66–108 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-66/108-2-N — полосовой фильтр, 66–88 / 88–108 МГц. Полосовая характеристика ФП-66/108-2-N отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Параметры ФП-66/108-2-N коротко: потери ≤2,0 дБ; мощность 50 Вт средняя; разъёмы N.
Принцип работы и конструкция
ФП-66/108-2-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-66/108-2-N — 66–108 МГц. КСВН ФП-66/108-2-N — не более 1,50: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ФП-66/108-2-N — 50 Вт средняя. Разъёмы ФП-66/108-2-N: розетка N.
Вносимые потери ФП-66/108-2-N — не более 2,0 дБ. Выходов: 2. Подавление вне полосы не менее 30 дБ при отстройке 10 МГц от края полосы. Конструкция ФП-66/108-2-N: масса 0,8 кг.
Для каких систем подходит
- Полосы ФП-66/108-2-N охватывают УКВ ЧМ-вещание 88–108 МГц.
- Совмещённые площадки, где рядом работают несколько систем: ФП-66/108-2-N ограничивает полосу тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон перестройки | 66–108 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,50 |
| Заграждение | ≥30 дБ при отстройке 10 МГц от края полосы |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Полоса пропускания | 2 МГц, настраивается в диапазонах 66–88 и 88–108 МГц |
| Разъёмы | розетка N |
| Масса | 0,8 кг |
Состав серии
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-66/108-2-N | 66–108 МГц | ≤2,0 дБ | КСВН ≤1,50 | 50 Вт |
Подбор под проект
- Полосы ФП-66/108-2-N (66–88 / 88–108 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-66/108-2-N: ≥30 дБ при отстройке 10 МГц от края полосы.
- Вносимые потери ФП-66/108-2-N в полосе — ≤2,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-66/108-2-N — не выше 50 Вт средняя.
- Разъёмы ФП-66/108-2-N — N; кабельные сборки подбирают под них заранее.
- Суммарная мощность передатчиков на входе ФП-66/108-2-N — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-66/108-2-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ФП-66/108-2-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-66/108-2-N: 66–88 / 88–108 МГц.
Сколько теряет сигнал в ФП-66/108-2-N?
Вносимые потери ФП-66/108-2-N в полосе пропускания — ≤2,0 дБ.
Какие разъёмы у ФП-66/108-2-N?
N; другие исполнения — уточняйте при заказе.
Что означает КСВН не более 1,50?
Доля отражённой мощности при таком КСВН у ФП-66/108-2-N — не больше 4 %, остальное уходит в антенну.
