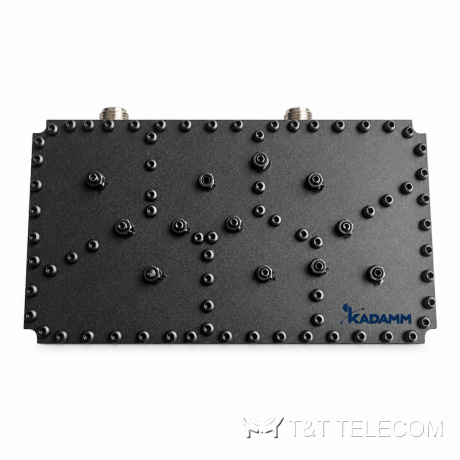

Полосовой фильтр KADAMM ФП-491,5/493-N — 491,5–493 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-491,5/493-N — фильтр с полосой всего 1,5 МГц: 491,5–493 МГц. Подходит для выделения одной узкой несущей: подавление от 80 дБ на 489,8 МГц, потери менее 4 дБ, КСВН до 1,3, мощность 200 Вт средняя и 1000 Вт пиковая.
Как устроена ФП-491,5/493-N
ФП-491,5/493-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-491,5/493-N — 491,5–493 МГц. КСВН ФП-491,5/493-N — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ФП-491,5/493-N — 200 Вт. Разъёмы ФП-491,5/493-N: N (розетка).
Вносимые потери ФП-491,5/493-N — менее 4,0 дБ. Развязка между портами не менее 80 при 489,8 МГц дБ.
Где применяют
- Узкополосные системы связи и телеметрии около 492 МГц.
- Плотно занятые площадки.
- Тракты с разъёмами N.
- Защита приёмника от соседних передатчиков на общей площадке (ФП-491,5/493-N).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 491,5–493 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | менее 4,0 дБ |
| Развязка / подавление | ≥80 дБ при 489,8 МГц |
| КСВН | ≤1,3 |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-491,5/493-N | 491,5–493 | 491,5–493 | 200 Вт (средняя), 1000 Вт (пиковая) | ≤1,3 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать ФП-491,5/493-N
- Ширина полосы 1,5 МГц.
- Потери до 4 дБ — плата за крутые скаты узкого фильтра; учтите их в расчёте линии.
- Для соседнего участка смотрите ФП-491,8/493,9-N.
- Суммарная мощность передатчиков на входе ФП-491,5/493-N — не выше 200 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-491,5/493-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у ФП-491,5/493-N — не больше 1,7 %, остальное уходит в антенну.
