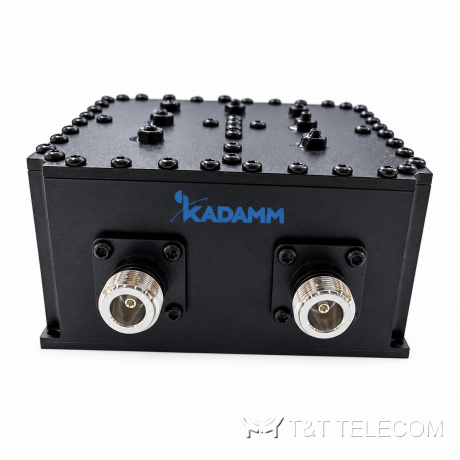

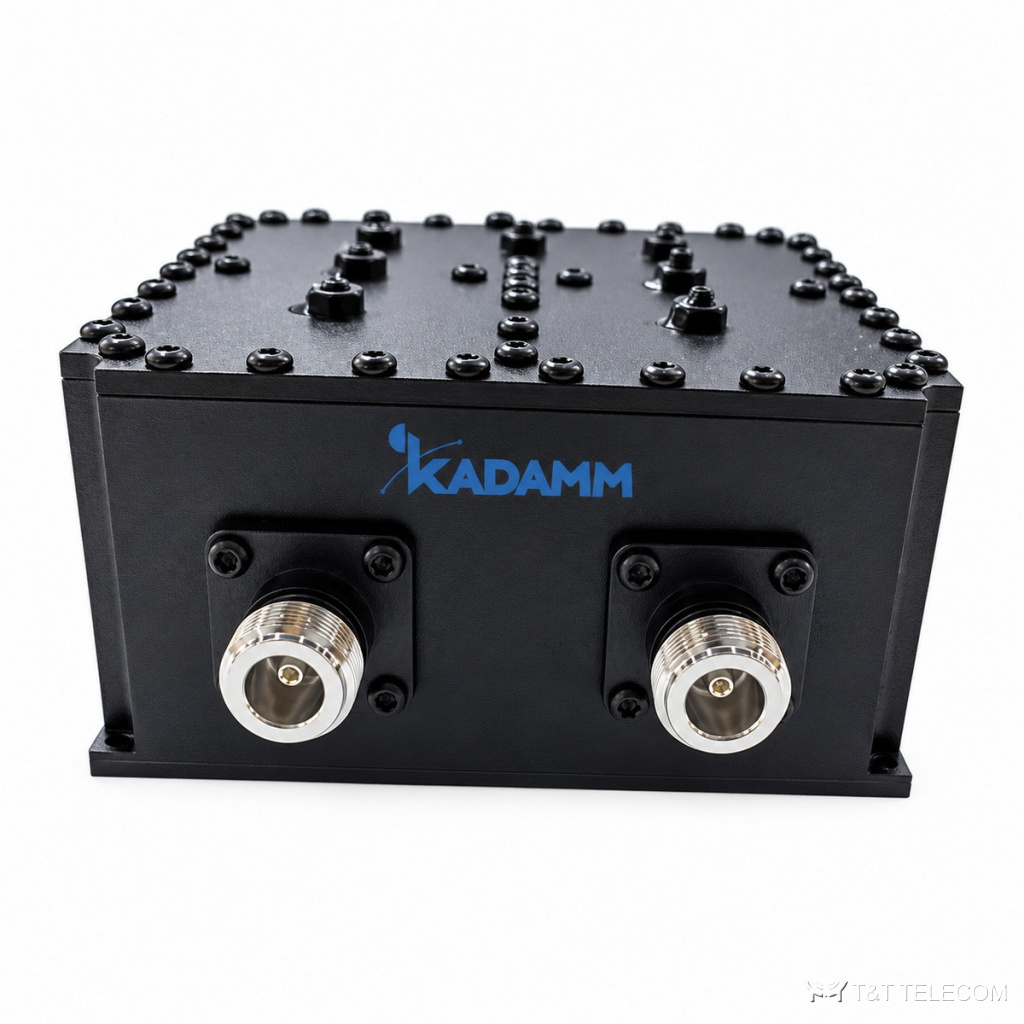

Полосовой фильтр KADAMM ФП-473,44/475,6-N — 473,44–475,6 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-473,44/475,6-N — канальный фильтр шириной около 2,2 МГц: 473,44–475,6 МГц. Выделяет один радиоканал на загруженной площадке: подавление от 45 дБ на 455 МГц и от 25 дБ на 485 МГц, потери менее 2 дБ, КСВН до 1,3, мощность 200 Вт средняя и 1000 Вт пиковая.
Как устроена ФП-473,44/475,6-N
ФП-473,44/475,6-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-473,44/475,6-N — 473,44–475,6 МГц. КСВН ФП-473,44/475,6-N — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ФП-473,44/475,6-N — 200 Вт. Разъёмы ФП-473,44/475,6-N: N (розетка).
Вносимые потери ФП-473,44/475,6-N — менее 2,0 дБ. Развязка между портами не менее 45 при 455 МГц не менее 25 при 485 МГц дБ.
Где применяют
- Выделение отдельного канала в полосе 470 МГц.
- Передатчики и приёмники на плотно занятых частотах.
- Тракты с разъёмами N.
- Для ФП-473,44/475,6-N: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 473,44–475,6 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | менее 2,0 дБ |
| Развязка / подавление | ≥ 45 дБ при 455 МГц ≥ 25 дБ при 485 МГц |
| КСВН | ≤1,3 |
Исполнения
| Артикул | Полоса пропускания, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФП-473,44/475,6-N | 473,44–475,6 | 473,44–475,6 | 200 Вт (средняя), 1000 Вт (пиковая) | ≤1,3 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать ФП-473,44/475,6-N
- Канал 473,44–475,6 МГц.
- Мощность 200 Вт — фильтр можно ставить на выход передатчика.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе ФП-473,44/475,6-N — не выше 200 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-473,44/475,6-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у ФП-473,44/475,6-N — не больше 1,7 %, остальное уходит в антенну.
